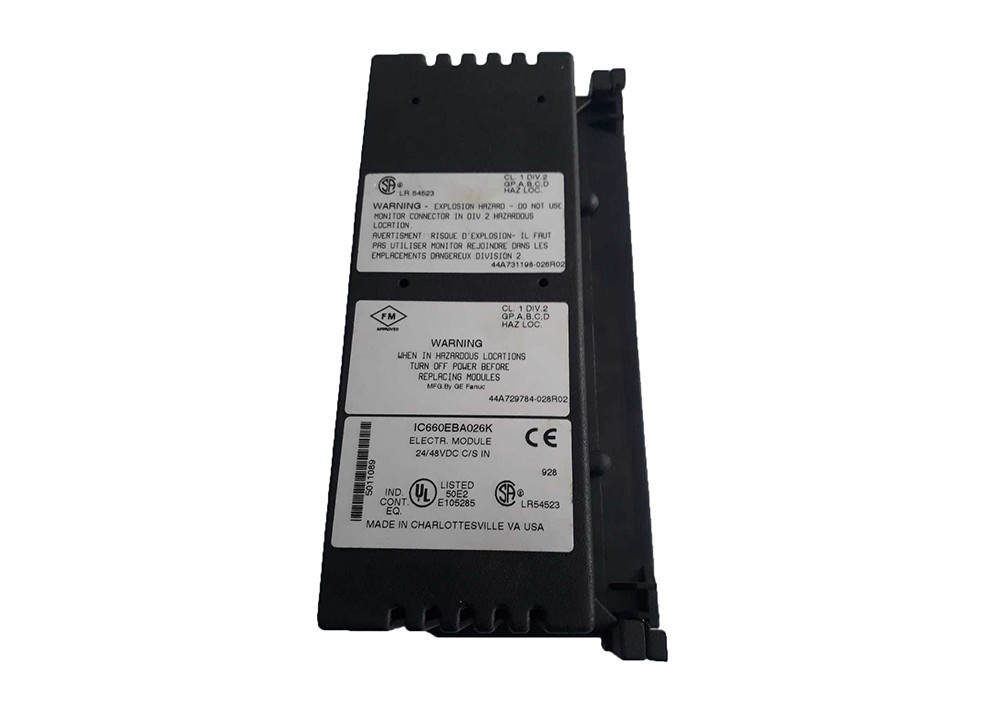

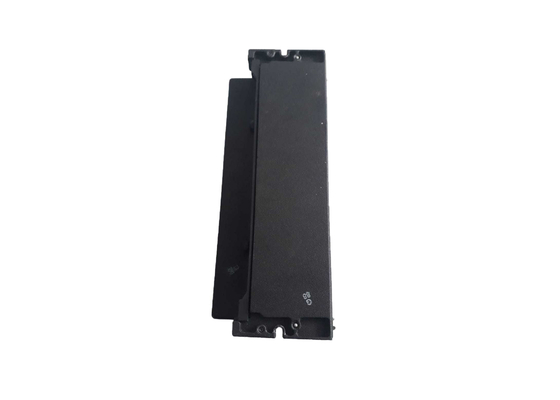

GE Fanuc IC660EBA026, Assemblea elettronica dell'ingresso/uscita del genio, CC 18-56V

Ge Fanuc IC660EBA026, Genius I/O Electronic Assembly, 18-56V DC

Informazioni tecniche

Il GE Fanuc IC660EBA026 Genius I/O Electronic Assembly è un assemblaggio di blocchi di input progettato per interfacciare dispositivi di ingresso analogici al bus I/O Genius.L'assemblaggio elettronico IC660EBA026 e un assemblaggio terminale costituiscono il blocco Genius completoL'insieme terminale fornisce una base terminale per il cablaggio sul campo e la connessione dei monitor portatili.L'assemblaggio terminale memorizza anche tutta la configurazione del blocco nell'EEPROM all'interno dell'assemblaggio terminaleL'assemblaggio elettronico IC660EBA026 ospita il microprocessore del blocco ed esegue tutte le funzioni del blocco, diagnostica, calcolo, archiviazione dei dati e comunicazioni.L'assemblaggio elettronico IC660EBA026 è dotato di una camera aperta che supporta l'installazione della cameraHa anche un gruppo terminale che aiuta a ridurre il tempo di cablaggio, e l'assemblaggio elettronico può essere rimosso / sostituito senza rimuovere o riconfigurare il cablaggio laterale.

Il blocco di ingresso dell'assemblaggio elettronico IC660EBA026 interfaccia i controller con dispositivi di campo che forniscono segnali analogici da 4 milliampere a 20 milliampere.Il blocco è valutato a 24/48 Volt DC e viene fornito con 6 canali di ingresso che sono individualmente isolatiOgni circuito di ingresso è in grado di accettare segnali da 4 a 20 milliamperi e ciascuno può fornire fino a 24 volt di alimentazione a ciclo continuo.Ogni circuito supporta anche la selezione di scalazione lineare indipendente, che può essere utilizzato per convertire convenientemente i valori del segnale in unità di ingegneria supportate dall'applicazione.L'assemblaggio elettronico IC660EBA026 ha una diagnostica integrata che esegue funzionalità diagnostiche avanzate come segnalazione di allarmi bassi e elevatiL'assemblaggio elettronico IC660EBA026 è retrocompatibile con le versioni precedenti,e supporta solo i monitor portatili di fase B (come il monitor IC66HHM501H, versione 4.5 o successiva) per la configurazione.

IC660EBA026

Il blocco di ingresso IC660EBA026 è un blocco di ingresso di sorgente corrente con un assemblaggio elettronico.L'insieme elettronico di questo blocco di ingresso comprende tutti i componenti necessari al corretto funzionamento del bloccoQuesto blocco di ingresso ha un'altezza approssimativa di 22,44 centimetri, una larghezza di 8,89 centimetri,e una profondità di 10 centimetri lungoHa un peso di 1,8 kg.Il blocco di ingresso della sorgente di corrente GE Fanuc Automation IC660EBA026 con assemblaggio elettronico ha una dissipazione termica nominale di 12 Watt massimo e comprende 8 interruttori, 1 dei quali può eseguire i comandi BSM.

The GE Fanuc Automation IC660EBA026 current source input block with an electronics assembly features a block-to-block isolation rating of 1500 Volts for 1 minute and a group-to-group isolation rating of 1500 Volts RMSQuesto gruppo di elettronica supporta una tensione di corrente di ingresso del blocco sorgente di 24 a 48 volt DC circa.Supporta una tensione di alimentazione da 18 a 56 Volt DC e una corrente massima di 700 milliamperiIl blocco di ingresso della fonte di corrente GE Fanuc Automation IC660EBA026 ha un'impedenza di ingresso di 100 Ohm, una tensione di circuito aperto di 24 Volts DC,con una tensione di 1000 V o più, ma non superiore a 300 VL'assemblaggio ha una deriva termica che va da 25 gradi Celsius e per funzionare correttamente, dovrà essere collegato a un assemblaggio di blocchi terminali in modo che tutti i componenti del blocco siano completi.

Le specifiche tecniche per IC660EBA026
