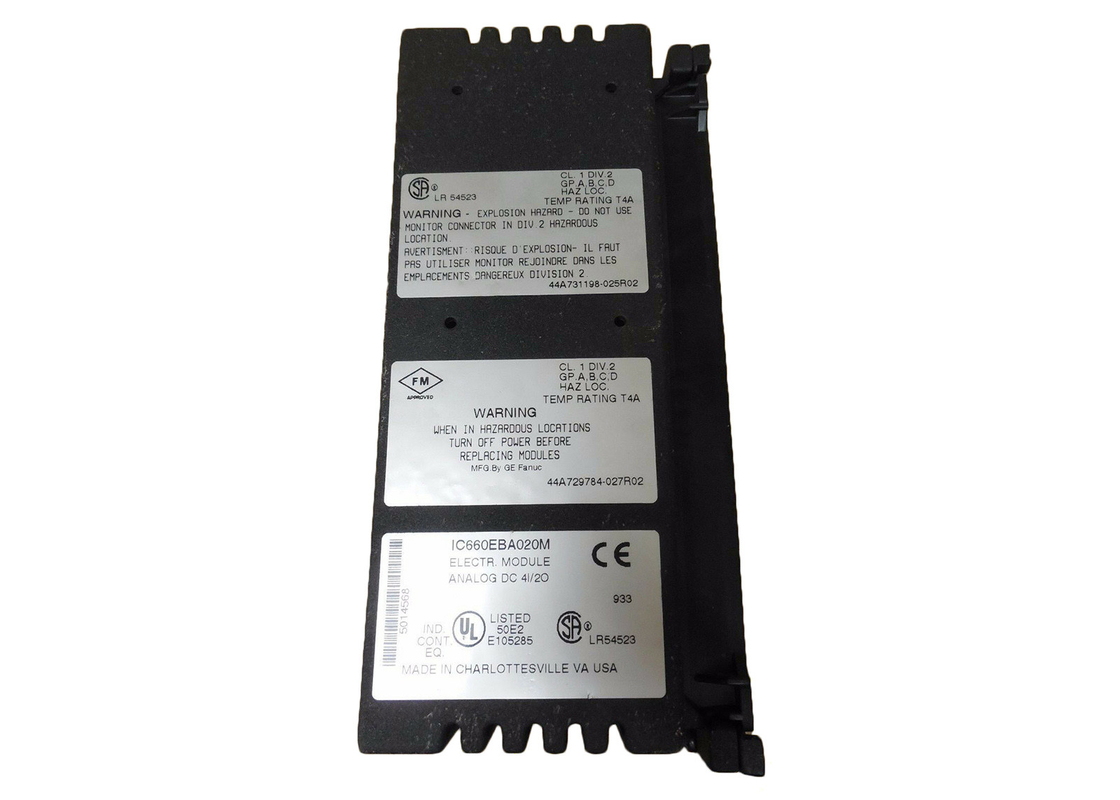

GE Fanuc IC660EBA020, modulo di commutazione del bus di sistema dell'ingresso/uscita del genio

GE Fanuc IC660EBA020, modulo di commutazione del bus di sistema dell'ingresso/uscita del genio

Descrizione di prodotto

Il IC660BSM120 è un modulo di commutazione del bus di sistema dell'ingresso/uscita del genio utilizzato per collegare simultaneamente i dispositivi di ingresso/uscita a due bus seriali. IC660BSM120 esiste in due variazioni: i 115 VAC/125 VCC BSM catalogati come IC660BSM120 e il 24/48 di VCC BSM catalogato come IC660BSM021. Collegamenti di IC660BSM120 BSM fino a otto blocchi analogici discreti ad un bus doppio. Tuttavia, quando BSMs supplementare è usato, fino a 30 blocchetti dell'ingresso/uscita possono collegare mediante interfaccia allo stesso bus doppio. Nel caso di un guasto del bus, questa configurazione di bus doppia è usata per offrire ad una comunicazione il percorso di sostegno da usare. Ogni bus nelle paia è collegato ad un modulo di interfaccia (regolatore del bus o PCIM). L'ozio del CPU può essere sostenuta dal sistema dovrebbe là essere un'uscita del modulo dell'interfaccia bus in un CPU differente.

Nota: IC660BSM120 e IC660BSM021 sono identici in ogni aspetto oltre al potere source.IC660BSM021 sono alimentati da 24/48 di VCC, mentre IC660BSM120 è alimentato da 115 VAC/l25 VCC.

Circa IC660BSM120

Il modulo di commutazione del bus dell'ingresso/uscita del genio di GE Fanuc IC660BSM120 è un semplice ed il modulo affidabile a cui può essere usato collega simultaneamente i blocchetti dell'ingresso/uscita del genio a 2 bus seriali. A differenza delle sue controparti il modulo di commutazione IC660BSM021, il modulo di commutazione IC660BSM120 è AC/DC alimentato ed è adatto a CA ha sostenuto i blocchetti dell'ingresso/uscita. Il modulo di commutazione IC660BSM120 è destinato per collegarsi a fino a 8 blocchetti dell'ingresso/uscita sullo stesso bus seriale doppio ed i moduli supplementari IC660BSM120 dei collegamenti possono aumentare il collegamento del blocchetto dell'ingresso/uscita del genio a fino a 30 blocchi sullo stesso bus doppio. Una configurazione di bus doppia correttamente configurata non solo collega il blocchetto dell'ingresso/uscita al bus seriale, ma inoltre immagazzina il percorso di comunicazione nel caso in cui il bus si guasti. L'operazione del modulo di commutazione IC660BSM120 è controllata da un blocchetto discreto di fase B nel collegamento di mazzo. Durante il funzionamento, il primo circuito su questo blocchetto dell'ingresso/uscita può essere configurato come uscita dedicata per il modulo di commutazione del bus.

Il modulo di commutazione di GE Fanuc IC660BSM120 è configurato usando un monitor tenuto in mano del genio (HHM) o tramite il CPU che programma e può anche essere usato per commutare fra i bus. Quando il bus B è selezionato, il modulo di commutazione IC660BSM120 ha gamme di tensione di funzionamento di 90 - 130 volt di CA e 95 - 150 volt di CC. Quando il bus A è attivo, ha una valutazione di tensione di funzionamento di meno di 65 volt di AC/DC e un assorbimento di corrente massimo di 60 milliampère a 115 volt di CA e un tiraggio massimo di 12 milliampère a 120 volt di CC. Il modulo di commutazione IC660BSM120 ha una valutazione dell'affidabilità delle fino a 500.000 operazioni (minime) e un tempo massimo di attivazione di più poco di 20 millisecondi. Il modulo di commutazione IC660BSM120 ha una gamma di temperatura di funzionamento centigrado di 0 - 60 gradi e di dimensioni di montaggio approssimative di 3,5 x 2,3 x 2,5 pollici.

Caratteristiche tecniche per IC660BSM120
