Descrizione del prodotto

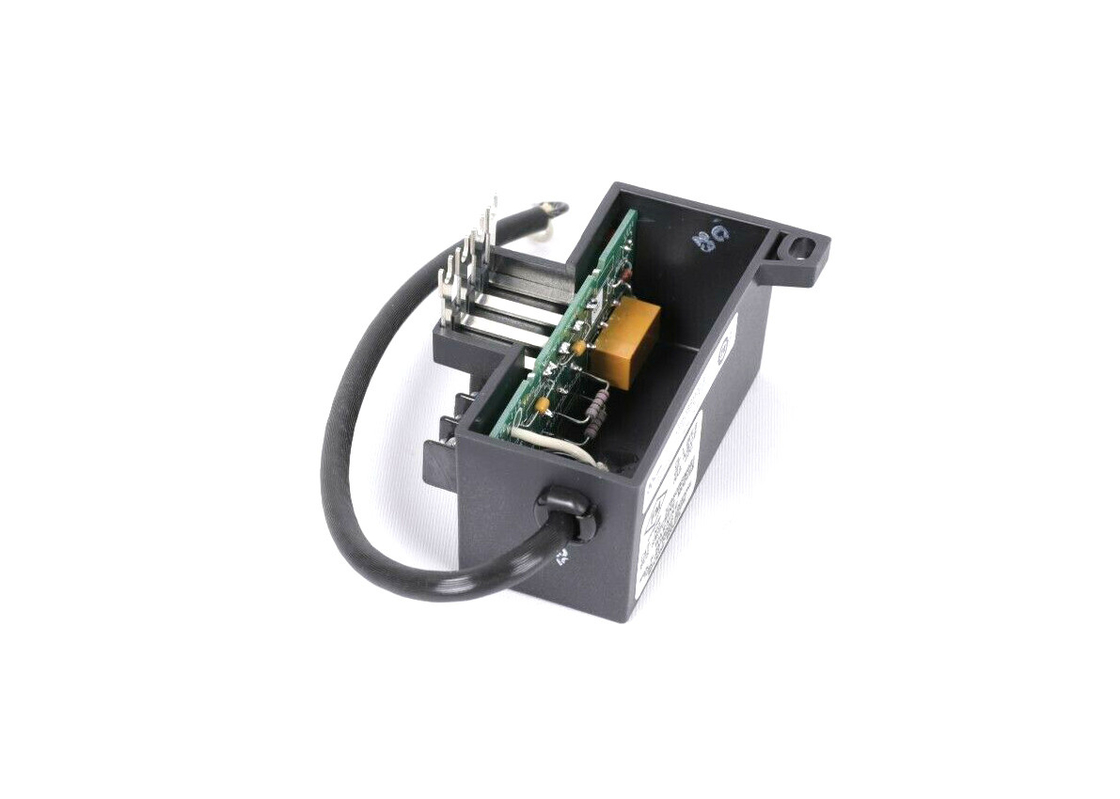

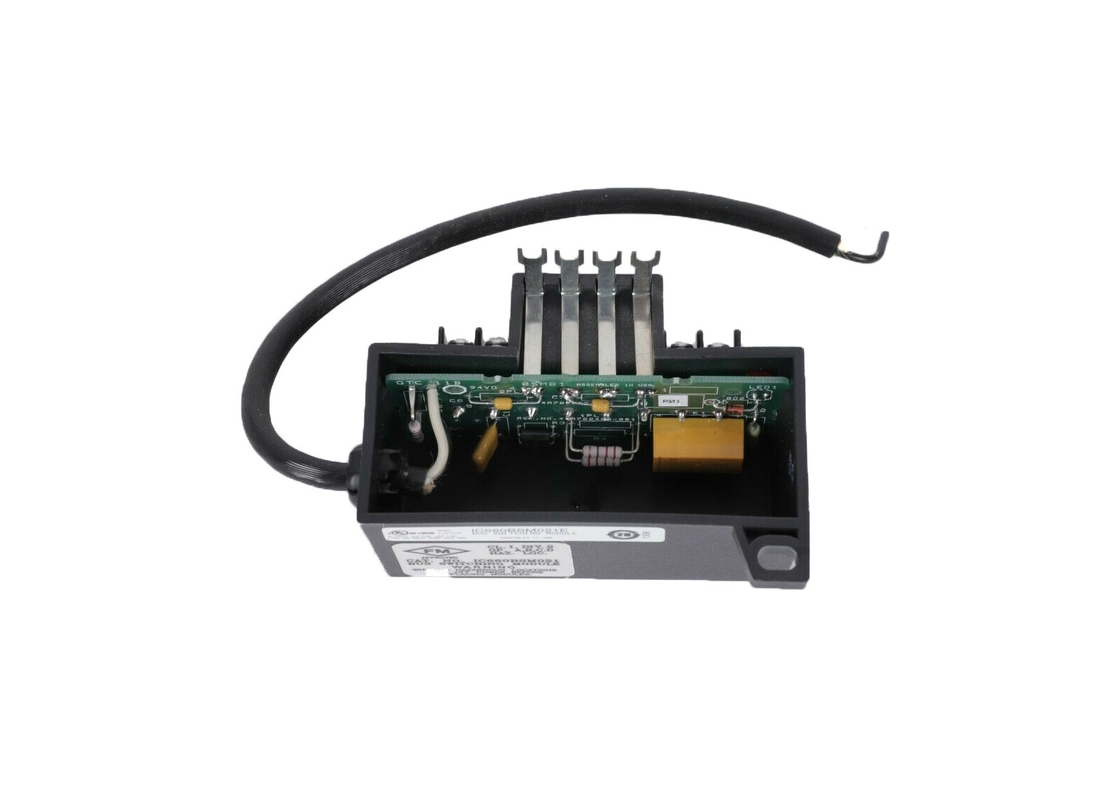

L'IC660BSM021 è un Genius I/O Bus Switching Module (BSM) utilizzato per collegare contemporaneamente dispositivi di ingresso/uscita a due bus seriali.il BSM 115 VAC/125 VDC catalogato come IC660BSM120 e il BSM 24/48 VDC catalogato come

IC660BSM021. La versione IC660BSM021 BSM è in grado di collegare un massimo di otto blocchi discreti e analogici a un doppio bus.La versione IC660BSM021 è anche in grado di consentire fino a 30 blocchi di I/O di interfacciarsi allo stesso doppio bus se vengono utilizzati BSM aggiuntiviQuesto tipo di configurazione di doppio bus fornisce un percorso di comunicazione di backup che può essere utilizzato in caso di guasto del bus.

Ogni bus della coppia di due bus è accoppiato con un controller bus o PCIM. Il sistema può anche supportare la ridondanza della CPU se ogni modulo di interfaccia bus risiede in una CPU diversa.

Il blocco discreto di fase B nel cluster controlla tutte le operazioni di IC660BSM021.Questa particolare uscita rende possibile cambiare i bus ogni volta che la comunicazione viene persa sul bus correnteSe non è possibile trovare un bus operativo con un interruttore dell'IC660BSM021, il BSM deve quindi attendere che la comunicazione venga ripristinata sul bus collegato,o fino a quando la potenza può essere ciclicata al blocco di controllo BSM. Questo impedisce l'interruzione inutile. Disattivato, l'IC660BSM021 collega i blocchi al bus A. L'IC660BSM021 BSM viene attivato solo quando è necessaria la selezione del bus B.

Il LED dell'IC660BSM021 si accende quando il bus B è attivo.IC660BSM021 e IC660BSM120 sono identici ad eccezione della fonte di alimentazione. IC660BSM021 è alimentato da 24/48VDC, mentre IC660BSM120 è alimentato da 115 VAC/l25 VDC.

Circa IC660BSM021

Il modulo di commutazione del bus (BSM) GE Fanuc IC660BSM021 è un modulo di commutazione del bus doppio progettato per collegare contemporaneamente i dispositivi di blocco I/O Genius a due bus seriali.Questo modulo appartiene alla famiglia GE Fanuc Genius I/O, e offre una connessione di bus seriale affidabile e può fornire un percorso di comunicazione di backup in caso di guasto del bus.

Il modulo di commutazione dei bus IC660BSM021 può supportare la connessione a un massimo di 8 blocchi di I/O discreti e analogici su un singolo bus seriale e, se l'applicazione richiede la connessione di più blocchi,altri moduli BSM possono essere installati per espandere il numero massimo di blocchi a 30 Genius I/O blocchi. Le funzioni del modulo di commutazione bus IC660BSM021 sono controllate da un blocco I/O Genius nella configurazione del cluster, ed è configurato con un monitor portatile o la programmazione della CPU.

Il modulo di commutazione del bus GE Fanuc IC660BSM021 può essere configurato per passare tra i due bus (bus A o B) utilizzando il monitor portatile o la CPU.il modulo di commutazione dei bus IC660BSM021 funziona con una tensione nominale inferiore a 4 volt di corrente continua e un consumo di corrente massimo di 100,0 milliamperi a 24,0 volt DC e 30,0 milliamperi a 48 volt DC.

Il modulo di commutazione di bus IC660BSM021 ha un valore minimo di affidabilità di 500,000 operazioni e un tempo di attivazione del interruttore inferiore a 20 millisecondi. Il modulo di commutazione dei bus IC660BSM120 è fornito come assemblaggio di fabbrica composto da un modulo di commutazione dei bus DC da 24/48 volt, tre cavi prefabbricati da 15 pollici e un manuale utente del sistema I/O Genius.

Le specifiche tecniche per IC660BSM021
