Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | GE Fanuc | Modello: | IC660BBD101 |
|---|---|---|---|
| Serie: | Ingresso/uscita del genio | Tipo di prodotto: | Blocco I/O |
| Valore nominale della tensione: | 115 volt a corrente alternata | Canali: | 8 |
| Tempo di elaborazione degli input: | 2 millisecondi più filtro | Ritardo del filtro selezionabile: | Da 10 a 100 millisecondi |
| Corrente di ingresso massima fino a 2 cicli: | 25 Ampere | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

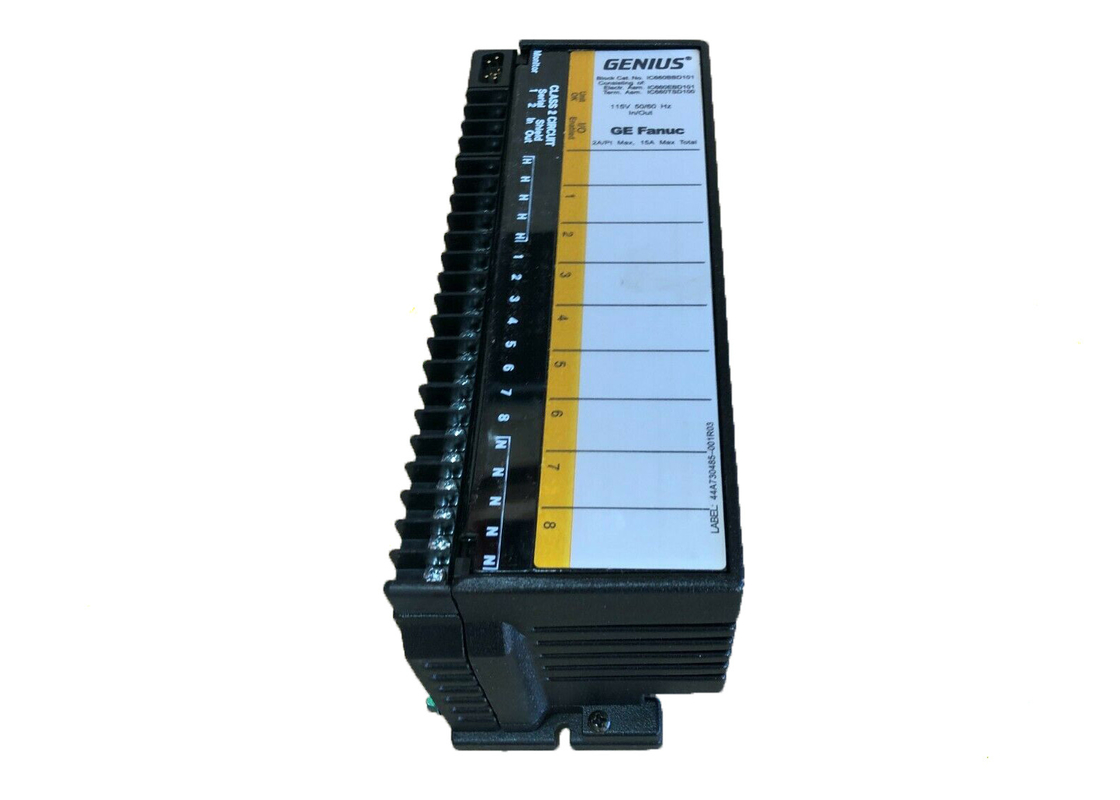

IC660BBD101 è un blocco di ingresso/uscita a bassa perdita GE Fanuc che viene fornito con otto punti/circuiti discreti e fornisce 115 volt AC.è compreso tra 93-132 Volt AC con una corrente di carico di 2 Amps. Ciascuno dei suoi otto circuiti può essere configurato per input o output. Il blocco I/O collega più sensori/attuatori discreti e un bus di comunicazione.Il blocco può ospitare un'impedenza di ingresso elevataUn fusibile spegne la corrente di uscita nel circuito se supera i 30 Amps o i 20 Amps per ogni due cicli. Il circuito può essere poi ripristinato emettendo un comando dalla CPU o da un monitor portatile.
Il blocco I/O è dotato di funzionalità quali filtri di ingresso con tempi di filtraggio selezionabili che vanno da 10ms -100ms, controllo modulo per il commutazione del bus, feedback di uscita per il monitoraggio della tensione,prova di impulso per i punti di uscitaIl blocco IC660BBD101 è dotato di importanti funzioni diagnostiche come il rilevamento del sovraccarico di tensione, l'interruzione di corrente e il rilevamento del no-load.
Indicatori LED sul blocco I/O lampeggiano per avvisare l'utente di errori o guasti come cablaggio difettoso, tasso di segnalazione errata e messa a terra impropria tra gli altri..Per un circuito di uscita, un LED, che in ON indica che un circuito specifico ha rispettato il comando emesso dalla CPU.un LED ON indica che un terminale specifico ha raggiunto la tensione sogliaI messaggi di errore vengono generati sul monitor portatile, che aiuta l'utente ad occuparsi del guasto in modo rapido ed efficiente.
Il blocco I/O IC660BBD101 pesa 4 libbre e funziona con il modello IC660HHM501 del monitor portatile e con il modello IC693BEM331 del controller bus.il blocco di I/O deve essere installato in un involucro protettivoInoltre, il blocco deve avere uno spazio di raffreddamento adeguato. Il montaggio può essere fatto a destra o a testa in giù.
| tensione nominale: | 115 volt CA |
| # di Punti: | 8 |
| Intervallo di ingresso: | 93-132 VAC |
| Corrente di carico: | 2 Ampere |
| tensione di funzionamento: | 93-132 VAC |
| Punti per comune: | Un gruppo di 8 persone |
|
Tipo di blocco:Numeri del catalogo: Blocco: Assemblaggio terminale solo: Assemblaggio elettronico solo: |
8 circuiti combinati di ingresso e di uscita
IC660BBD101 IC660TSD100 IC660EBD101 |
|
Dimensione(altezza x larghezza x profondità): Peso: LED (blocco I/O): LED (ogni circuito): Isolamento da blocco a blocco: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 libbre (1.8 kg) UnitOK,I/OAbilitato sul lato logico dell'interruttore 1500 V 16W massimo con 8 ingressi 43.5W al massimo con 8 uscite a 2 ampere. |
|
Potenza in standby (tutti input - e Fonti di produzione disattivato): tensione di funzionamento (singolo sorgente): frequenza: Tempo di alimentazione: |
8.5 Watt 93132 VAC 4763 Hz 1 ciclo (16,7 mS a 60 Hz, 20 mS a 50 Hz) |
|
Caratteristiche di input: Input non a tre stati, stato OFF: Tensione minima attraverso il dispositivo di ingresso (IN-H) Fuga massima attraverso il dispositivo di ingresso Input non tri-stato, stato ON: Massimo tensione attraverso input dispositivo (IN) a H) Massimo commutazione corrente soglia Input a tre stati, stato OFF: Accettabiletensione attraverso il dispositivo di ingresso (IN a H)Tristatoingresso, stato ON: Massimo tensione attraverso input dispositivo (IN) a H) Carico di ingresso rete: Resistore a N Condensatore a H Tempo di elaborazione dell'input (tipico) Tempi di filtro di input selezionabili |
60 VRMS |
| 1.5 mA | |
| 20 VRMS | |
| 6 mA RMS | |
| 16 VRMS ¢40 VRMS | |
| 4 VRMS | |
| 13K ohm | |
| .10■ ■f | |
| 2 mS + filtro | |
| Da 10 a 100 mS in incrementi di 10 mS | |
| Cavi aperti, sovra-temperatura, interruttore difettoso | |
|
ProdottoCaratteristiche: Corrente di uscita del circuito (stato stazionario) Corrente di ingresso massima fino a 2 cicli Corrente di ingresso massima 2 ∼ 6 cicli Corrente di uscita massima del blocco Leccatura di uscita @ 115 VAC: Corrente a 0 volt di uscita (FUO a N)Voltaggioall'apertura di uscita (DOTTRA a N) Uscita commutazione (OFF) a Attivo / Attivo a OFF) Frequenza massima di commutazione Ritardo di accensione (massimo) Caduta di tensione (a 2 ampere) Caduta di tensione (a 30 ampere di corsa) Consigliato carico minimo, resistivo (No Load disabled): abilitato): Fussione senza soglia di carico Diagnostica dei risultati |
2 amperi RMS |
| 25 amperi massimo | |
| 14 amperi massimo | |
| 15 ampere a 35 gradi, 7,5 ampere a 60 gradi. | |
| 65 volt | |
| Zerocrossing | |
| Una volta al secondo (elevate correnti d'ingresso) | |
| 0.5 Hz + 1 ms | |
| 2.5 volt | |
| 10 volt | |
| 25 mA | |
| 40 mA | |
| 50 mA | |
| Viaggio di corto circuito elettronico interno. Viaggio di tempo lungo 100 ms | |
| Cortocircuito, sovraccarico, assenza di carico, interruttore difettoso, sovra-temperatura | |
|
Ambientale:Temperatura di funzionamento Temperatura di stoccaggio Umidità Vibrazione |
Da 0 a +60 °C (32 a +140 °F) |
| ¥40 a +100 C (¥40 a +212 F) | |
| da 5% a 95% (non condensante) | |
| 5 ̊10 Hz 0,2 ̊ (5.08 mm) spostamento, 10 ̊200 Hz a 1G |
