Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | GE Fanuc | Modello: | IC660BBD022 |
|---|---|---|---|
| Serie: | Ingresso/uscita del genio | Descrizione: | Blocchetto dell'ingresso/uscita di fonte |
| Circuito: | 16 | Corrente del carico: | 2 ampèri |
| Ondulazione massima: | 10 per cento | Temperatura di funzionamento: | 32 - 140 gradi di Fahrenheit |
| L'uscita gira su deplay: | 1 millisecondo | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

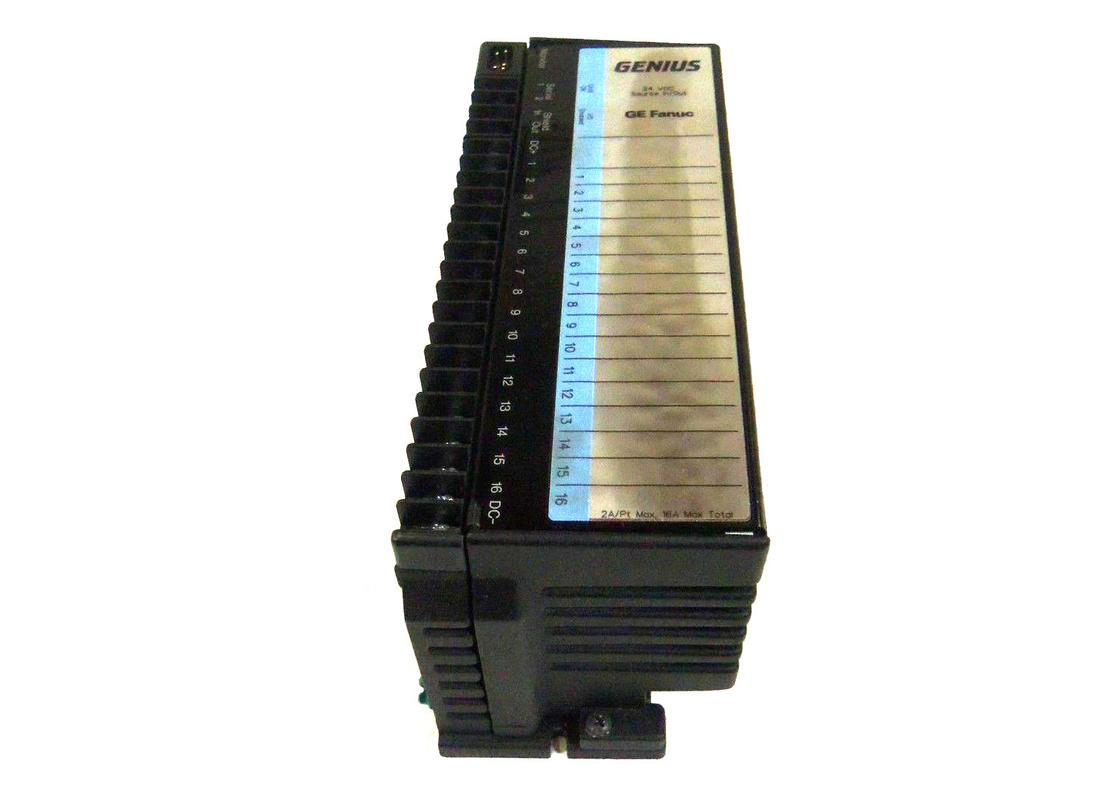

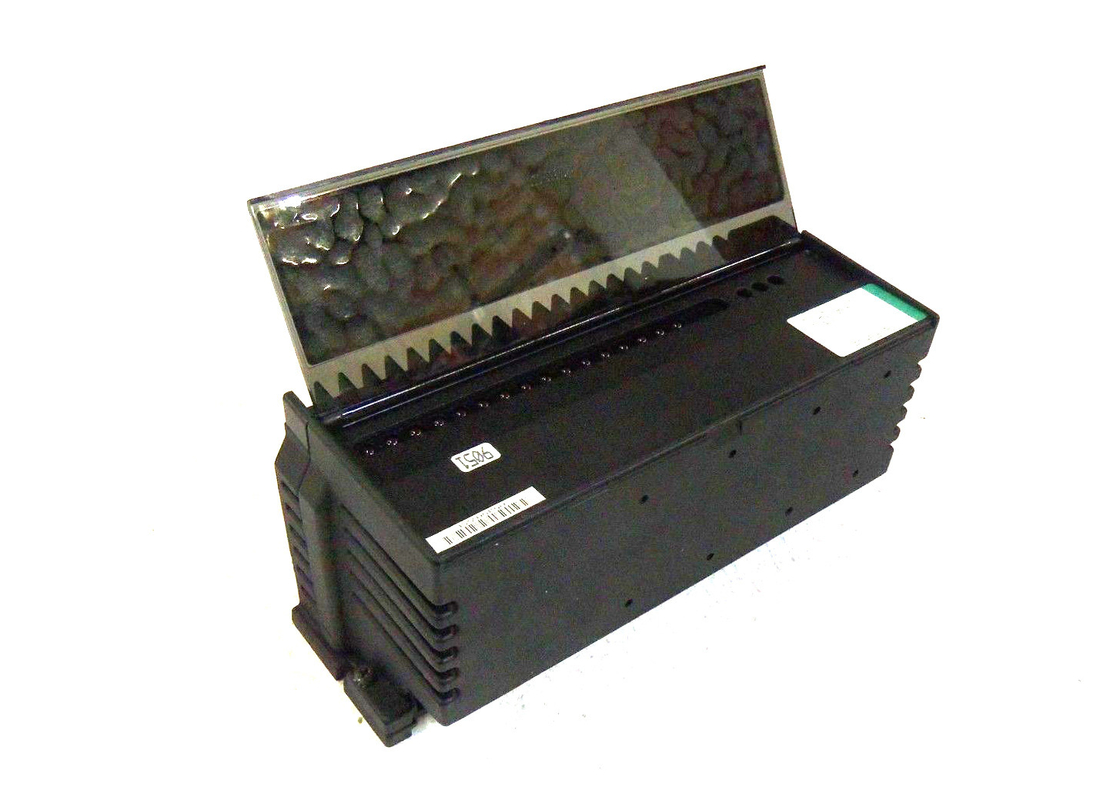

Il IC660BBD022 è i 24 ingressi/uscite di fonte di VCC, 16 circuiti, 2/3 di blocchetto compatibile del sensore del cavo della serie 90-30 PLCs di GE Fanuc. È fra i blocchi discreti e analogici che appartengono a questa serie. Funziona con 24 VCC ed è usato con due e tre sensori semi conduttori del cavo ed i sensori elettromeccanici. Ciascuno dei 16 circuiti, il blocco può lavorare come un input, un'uscita, o input di tre stati e nessuna altra componente è richiesta per la configurazione. L'alimentazione elettrica è fornita a tutti i circuiti dal blocco.
Il IC660BBD022 ha varie caratteristiche configurabili. Fra questi è la capacità della prova di uscita, il filtro selezionabile da tempo dell'input, difetti alti potenza di uscita e stato o difetto della tenuta dell'uscita ultimo. Il blocco ha la capacità di proteggere il sistema nel caso del cortocircuito elettronico e sopra la temperatura. Può non individuare un commutatore guastato, carico ed il cavo aperto negli input di tre stati. Nel caso ci sia sovraccarico, individua il problema ed ha interrotto.
Questo blocco può sostituire tutte le sue versioni precedenti quando un'assemblea compatibile di elettronica è collegata. Il blocco dovrebbe essere installato in un caso protettivo in una posizione senza i contaminanti atmosferici accanto al raffreddamento ed al flusso d'aria adeguati.
IC660BBD022 ha bisogno di un impianto di terra affidabile. Terminali di questa interfaccia del blocco con cavo #12 o due cavi #14. Ci sono 22 terminali su questo blocco. Il bus seriale collega 1 - 4 ed i terminali 6 - 21 possono essere usati come gli input o uscite selezionando il lato di CC o di DC+ del terminale. La corrente continua si collega ai terminali 5 e 22. Nel sostituire un'assemblea di elettronica, l'utente deve stare attento perché c'è il pericolo di scossa elettrica.
| Tensione nominale: | 24 VCC |
| # dei punti: | 16 |
| Gamma introdotta: | 18-30 VCC |
| Corrente del carico: | 2 amp |
| Tensione di funzionamento: | 18-30 VCC |
| Punti per terreno comunale: | Un gruppo di 16 |
|
A blocchetti: CatalogNumbers: 24 / terminale Assemblyonly ElectronicsAssemblyonly OBlock/di 48VDC16CircuitSourceI 24VDC terminale Assemblyonly ElectronicsAssemblyonly del blocchetto dell'ingresso/uscita di fonte del circuito di fonte 16 24 / terminale Assemblyonly ElectronicsAssemblyonly OBlock/di 48VDC16CircuitSinkI Terminale Assemblyonly del lavandino I/OBlock del circuito 24VDC 16 ElectronicsAssemblyonly |
un input discreto e un'uscita di 16 circuiti |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (stessi del blocco IC660BBD022) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (stessi del blocco IC660BBS020) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (stessi del blocco IC660BBD023) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (stessi del blocco IC660BBD021) | |
| Dimensione (profondità di larghezza x di altezza x): | 8,83" (22.44cm) x 3,50" (8.89cm) x 3,94" (10.00cm) |
| Peso: | 4 libbre. (1,8 chilogrammi) |
| LED (blocco): | APPROVAZIONE dell'unità, io/OEnabled |
| LED (ogni circuito): | Diversi indicatori del lato del carico |
| HeatDissipation: | 68,8 watt con 16 uscite sopra a 2 ampèri. |
| Blocco per bloccare isolamento: | 1500 V |
| Operatingvoltage: | 18-56 VCC (24/48 V), 18-30 VCC (24 V) |
| Ondulazione (massima): | 10% |
| Corrente continua richiesta: | 150mAtypical/300mAmaximum |
| Tempo di interruzione procedura dell'alimentazione elettrica: | 10mS |
|
Caratteristiche d'ingresso: Per input standard, la tensione riguardante (CC) ha introdotto SOPRA, 24 VCC di rifornimento 48 VCC di supply* Introdotto FUORI, 24 VCC di rifornimento 48 VCC di supply* Tempi selezionabili (tipici) (tipici) introdotti Inputdiagnostics del filtro dall'input di impedenza dell'input di tempo di lavorazione |
I blocchetti di fonte affondano i blocchi |
| 16-24 VCC 0-8 VCC | |
| 32-48 VCC * 0-16 VDC* | |
| 0-7 VCC 17-24 VCC | |
| 0-14 VDC* 34-48 VDC* | |
| 5.6Kohms (24/48V), 1.8Kohms (24V) | |
| 1.7mS (più il ritardo selezionabile del filtro) | |
| 5-100mS | |
| Cavo aperto, commutatore a temperatura eccessiva e guastato | |
|
OutputCharacteristics: Corrente d'uscita (stato di stabilità) |
2 amp per circuito |
| Corrente massima di afflusso | 10 amp fino a 10mS |
| Corrente d'uscita del blocco | 15 amp a 35C |
| Uscita FUORI dalla corrente di perdita | 1,0 mA |
| Frequenza di Maximumswitching | Una volta al secondo (alta corrente di afflusso) |
| Ritardo d'apertura dell'uscita (massimo) | 1mS |
| Goccia di tensione in uscita | massimo 2,0 volt a 2 amp di afflusso |
| Carico raccomandato minimo | 50 mA senza il carico nabled |
| Sistemi diagnostici dell'uscita | Metta in cortocircuito, sovraccarichi, nessun carico, il commutatore guastato, temperatura eccessiva |
|
Ambientale: Temperatura di funzionamento |
0 a +60C (32 a +140F) |
| Temperatura di stoccaggio | – 40 a +100C (– 40 a +212F) |
| Umidità | 5 a 95% (senza condensazione) |
| Vibrazione | 5-10Hz 0,2" spostamento (di 5.08mm), 10-200Hz a 1G |
