| Marchio: | GE Fanuc | Modello: | IC660BBA104 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo di prodotto: | Blocco I/O |
| Numero di punti di I/O: | 6 | Numero di input: | 4 |
| Numero di uscite: | 2 | Tipo di tensione: | CA e CC |
| Valore nominale della tensione: | 115 volt AC, 125 volt DC | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

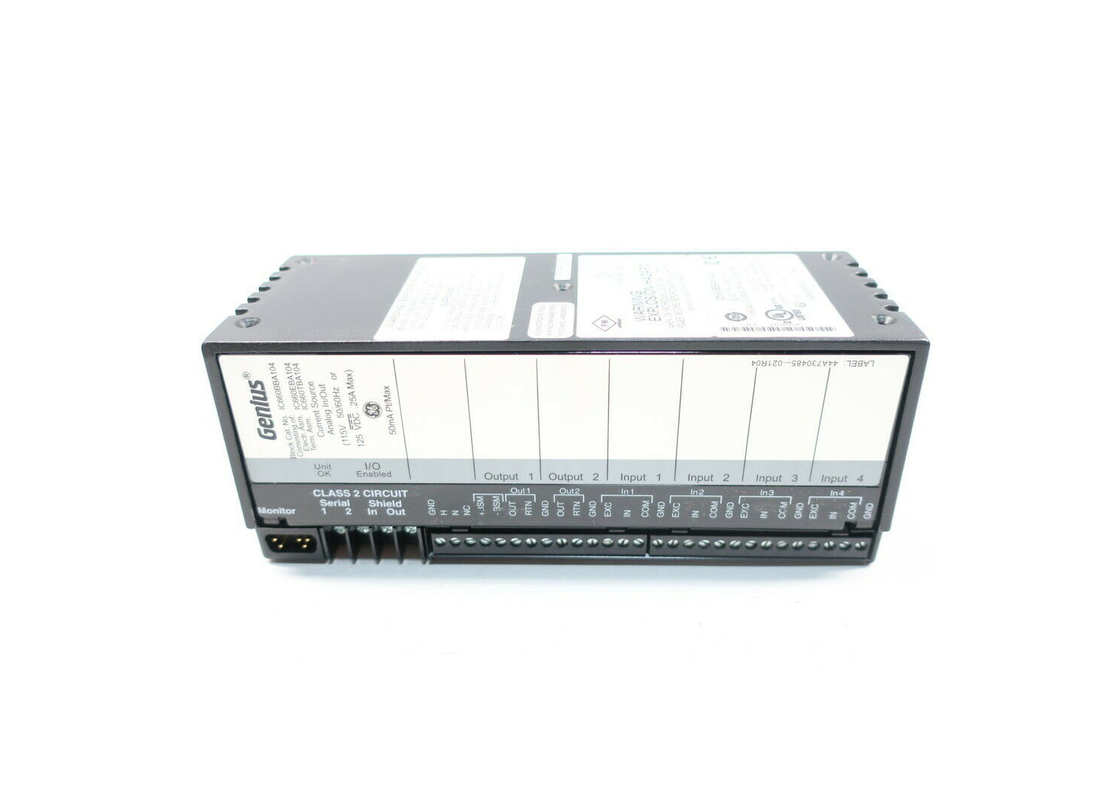

L'IC660BBA104 è un Genius Analog I/O Block della serie 90-30 PLC di GE Fanuc. Appartiene al gruppo Analog Mixed Modules e può essere alimentato con 115 VAC o 125 VDC.Dispone di quattro ingressi e di due uscite con una gamma di I/O compresa tra 4 mA e 20 mA e fornisce al sistema diversi tipi di diagnosticaI circuiti sono isolati e l'accuratezza dell'input è del 0,1%.
L'alimentazione viene fornita al blocco e a tutti i circuiti da un singolo ingresso, in modo che non sia necessaria una potenza esterna per elaborare i segnali.i circuiti applicano la scalazione lineare per convertirla in unità di ingegneriaCon ogni scansione vengono trasmessi 8 byte di dati contenenti i dati di ingegneria.Il blocco fornisce un'uscita che si connette a un modulo di commutazione del bus (IC660BSM21) ed è compatibile con i controller del bus GeniusPer configurare il Genius Analog I/O Block IC660BBA104, l'utente ha bisogno di un monitor portatile versione 3.7 o successiva.Le CPU che sono compatibili con il blocco sono riv. 105 o superiore per i PLC della serie 6 e rev. 3.0 o superiore per i PLC della serie 5.
Il blocco può essere configurato per rilevare gli allarmi di ingresso, mantenere l'ultimo stato di uscita o uno stato predefinito e ricevere feedback di uscita.e il blocco può funzionare se c'è la ridondanza della CPUI controlli diagnostici comprendono il rilevamento del cavo aperto di ingresso, gli allarmi di ingresso per ogni ingresso individualmente, l'I/O per il rilevamento del segnale over range e under range e gli errori nel feedback di uscita.Il blocco I/O analogico IC660BBA104 Genius ha 32 terminali. La fonte di alimentazione si collega ai terminali 5 e 6. I cavi I/O si collegano agli ingressi autoalimentati da 17 a 32. Le uscite si collegano ai terminali 11-12 e 14-15.una resistenza da 10 ohm è necessaria per prevenire danni al circuitoIl modulo di commutazione dell'autobus si collega ai terminali 9-10.
| tensione nominale: | 115 VAC/ 125 VDC |
| # di Punti: | 4 Input / 2 Output |
| Intervallo di ingresso: | 4 mA a 20 mA |
| Intervallo di uscita: | 4 mA a 20 mA |
| tensione di funzionamento: | 93-132 VAC / 105-145 VDC |
| Punti per comune: | Un gruppo di 4 input e un gruppo di 2 output |
|
Tipo di blocco: Catalogo Numeri: 115 VAC / 125VDCCorrente Fonte Analoghi blocco TerminalAssemblySolo elettronicaAssemblySolo 24 / 48VDCCorrente Fonte Analoghi blocco TerminalAssemblySolo elettronicaAssemblySolo |
Quattro circuiti di ingresso / 2 di uscita IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 |
|
Dimensione(altezza x larghezza x profondità) Peso: LED (blocco I/O): Dissipation di calore: BSMControl: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 libbre (1.8 kg) UnitOK,I/OAbilitato 12 Watt massimo Interruttori uno 24 / 48 VDC BSM (IC660BSM021) |
| Isolamento da blocco a blocco: gruppo a gruppo Isolamento: | 1500 V per un minuto 300 V rms |
|
115VAC/125 VDC potenza di blocco:tensione di alimentazione corrente massima Frequenza / ondulazione Tempo di interruzione dell'alimentazione |
115 VAC 125 VDC V. VDC 250 mA 140 mA 47 ∼ 63 Hz 10% - Max. - Cosa? ripple 1 ciclo 10 mS Min. |
|
Potenza di blocco 24/48 VDC:Fornitura di corrente tensione corrente massima Ripple Tempo di interruzione dell'alimentazione |
18 ̊56 VDC 600 mA 10% al massimo. 10 mS min. |
|
InputSignalCaratteristiche:Accuratezza di input (a 25 C) Risoluzione di input Tempo di conversione dell'inputRangeOverrangeCapacityInputdiagnostics Isolamento da canale a canale |
00,1% della lettura a scala completa 1■ ■A 16.6mS a 400mS (selezionabile dall'utente) 4mA a 20mA 0mA a 25mA - Sotto il raggio. Superare la portata. Altezza Alarme. Basso Alarme. Apri Cavi di 300 volt RMS 70 ppm per grado C tipico |
| Impedanza di ingresso: | 100 ohm$5% |
| Rifiuto in modalità normale: | ¢ 45 dB a 50, 60 Hz |
|
Caratteristiche dell' eccitazione di input: Apri circuito tensione corta circuito corrente Loopimpedance |
24 VDC
1000 Ohm - Max. - Cosa? (0 mA a 20 mA) 800 Ohm - Max. - Cosa? 20 mA a 25 mA) |
|
Segnale di uscitaCaratteristiche:Precisione di uscita a 25 C Risoluzione di uscita Prodotto aggiornamento Frequenza Intervallo Overrangecapacità Diagnostica dei risultati:Carico: Drift termico(da 25C): |
0.15% della lettura a scala completa 6■ ■A Da 6 a 8 mS tipici da 4 a 20 mA 0mA a 24mA Errore di retroalimentazione da 0 ohm a 850 ohm 35 ppm per gradoC tipico |
|
Ambientale:Temperatura di funzionamento Temperatura di stoccaggio Umidità Vibrazione |
0°C a +60°C (+32°F a +140°F) ¥40°C a +100°C (¥40°F a +212°F) da 5% a 95% (non condensante) 5 10 Hz 0,2 (5.08 mm) spostamento, 10 200 Hz a 1G |
