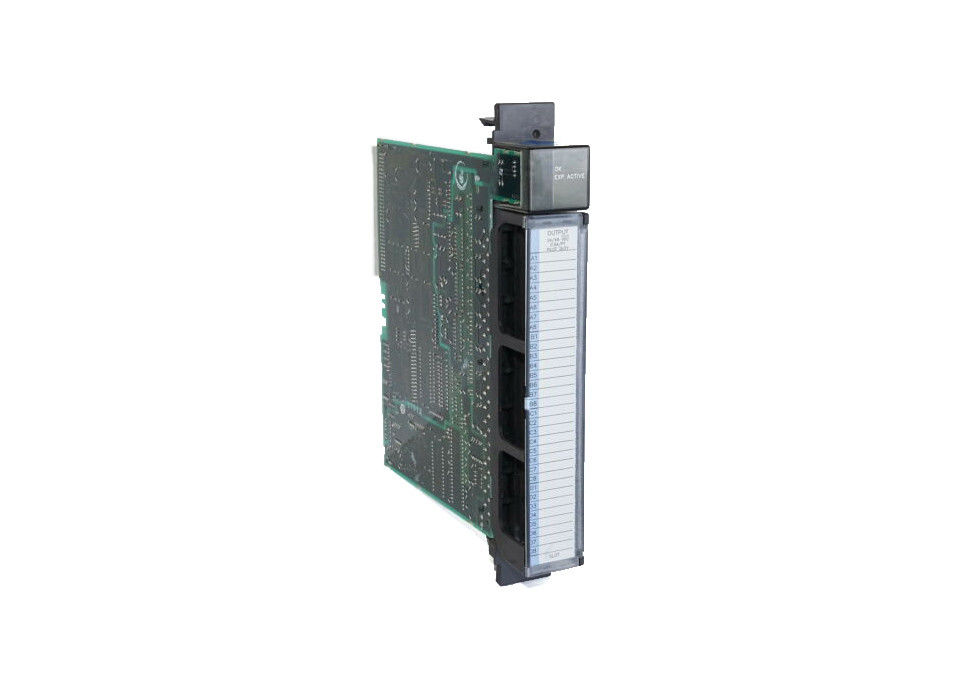

IC697MDL752 Modulo GE Fanuc serie 90-70 32 punti di uscita Nuovo originale

Modulo GE Fanuc Serie 90-70 IC697MDL752 32 Punti di Uscita Nuovo Originale

Descrizione del Prodotto IC697MDL752

Il modulo GE Fanuc Serie 90-70 IC697MDL752 è un modulo a 32 punti che eroga 12 Volt e 0,5 Ampere di corrente. Questo modulo fornisce un elevato livello di corrente di spunto, che rende l'IC697MDL752 ideale per un'ampia gamma di carichi, come avviatori motore e solenoidi. Per trovare lo stato ON-OFF di ogni punto del circuito, individuare gli indicatori LED sulla parte superiore del modulo. Per garantire un corretto allineamento con moduli simili sul campo, il modulo è opportunamente codificato. Questo modulo IC697MDL752 è configurato utilizzando software di programmazione MS-DOS o che gira su Windows NT o Windows 95. Questo avviene solitamente tramite protocollo TCP/IP su cavo Ethernet o porta SNP. La configurazione di programmazione viene scaricata e installata sul dispositivo di programmazione. Questo viene fatto utilizzando un dispositivo come un personal computer, IBM XT, PS/2 o AT.

Il modulo di uscita da 12 Volt IC697MDL752 è compatibile con molti dispositivi come avviatori motore, solenoidi e indicatori. È diviso in 4 gruppi, ciascuno con 8 moduli. A causa della dissipazione del calore del modulo, la corrente massima per ciascuno dei 4 gruppi ha un limite di 2 Ampere.

Ogni modulo di uscita può erogare una corrente di picco superiore alla sua corrente nominale a vita. Questa capacità dipende dalla corrente nominale del dispositivo e dalla durata del tempo in cui il dispositivo è acceso. Il modulo di uscita IC697MDL752 viene fornito senza fusibile. Tuttavia, se necessario, per motivi di sicurezza viene montato un fusibile da ¾ Amp 250 V.

Il modulo di uscita è dotato di una chiave meccanica che fornisce un meccanismo a prova di errore. Questo assicura che il modulo sia posizionato correttamente e impedisce che moduli vengano scambiati involontariamente in uno slot con un tipo di modulo diverso. Ogni modulo viene fornito con una chiave a questo scopo.

Durante l'installazione o la rimozione delle schede terminali, si raccomanda vivamente di spegnere l'alimentazione. Una volta spenta l'alimentazione, la porta incernierata può essere aperta per accedere alla vite di bloccaggio, che fissa saldamente la scheda terminale in posizione.

La scheda terminale è progettata per ospitare fili di dimensioni da AWG 0,36 mm2 a AWG 2,1 mm2. È fondamentale notare che un diametro di isolamento massimo di 0,135 pollici non deve essere superato quando si lavora con un filo da 2,1 mm2 per il cablaggio di tutti i punti. Per una corretta connessione, due fili possono essere terminati su qualsiasi terminale a condizione che siano della stessa dimensione. La scheda terminale è realizzata per ospitare un massimo di 40 fili da 2,1 mm2. Se vengono utilizzati, dovrebbero essere posizionati ad almeno 8 pollici dall'estremità della terminazione. Questo crea spazio sufficiente per la chiusura agevole della porta incernierata.

Dopo aver effettuato tutti i collegamenti ai moduli cavo, si raccomanda di avvolgere strettamente le fascette attorno ai fasci di fili. Quando si maneggiano fasci di fili più grandi, si raccomandano fascette aggiuntive. Una etichetta della porta del circuito è inclusa con ogni modulo per mostrare le informazioni di cablaggio. Se l'etichetta è difficile da inserire nella porta incernierata, è possibile piegare il bordo scanalato prima dell'inserimento.

Dopo aver completato il cablaggio sul campo, assicurarsi che la scheda terminale sia fissata al rack. Questo si ottiene inserendo la cinghia della scheda nelle piccole fessure sulla griglia della guida della scheda inferiore sul rack. La cinghia identifica anche la scheda terminale con la sua esatta posizione dello slot di accoppiamento. Per una ventilazione sufficiente, lasciare uno spazio di 6 pollici sopra e sotto la griglia.
