| Marca: | GE Fanuc | Modello: | IC697MDL740 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tensione nominale: | 24 - 48 volt di CC |
| Corrente d'uscita: | 2 amp per punto, 4 amp per gruppo | Gamma di tensione in uscita: | 20 - 60 volt di CC |
| Corrente richiesta: | 0,15 amp | Numero delle uscite: | Numero delle uscite |
| Tensione di isolamento: | 1500 volt | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

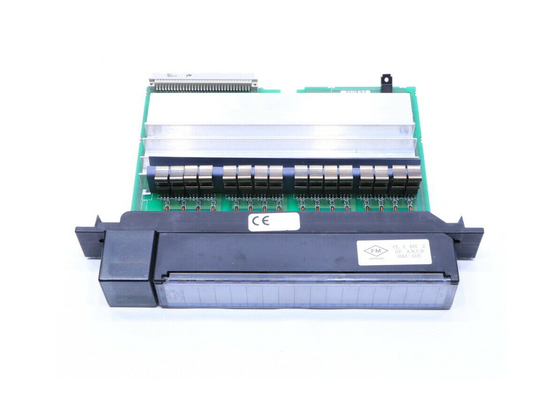

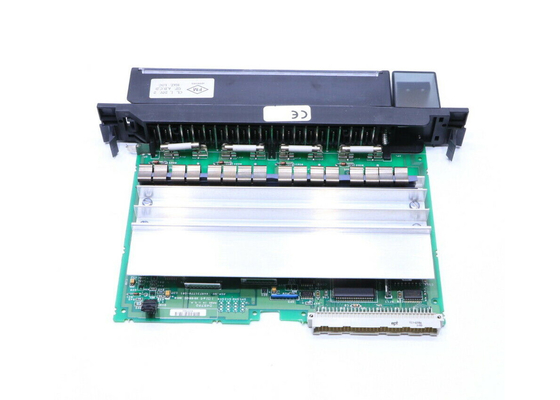

GE Fanuc IC697MDL740 è un modulo di uscita discreto che può essere utilizzato ai dispositivi di potere come i dispositivi d'avviamento, i solenoidi e gli indicatori di motore. Questi carichi possono essere collegati ad uno dei 16 punti di uscita del modulo che sono raggruppati nei mazzi di quattro punti. L'uscita ha fornito a ciascuno di questi punti è una corrente continua di 24/48 di volt ad un tasso di 2 ampèri per punto della corrente a lungo termine. La capacità della conduzione dell'impulso dell'input del IC697MDL740 è, tuttavia, più significativa di 2 ampèri. Ciascuno dei mazzi del punto dell'uscita ha un fusibile comune da 10 ampèri.
Il fronte del modulo ospita una serie di indicatori del LED che danno lo stato alle posizioni differenti del circuito e dei fusibili.
Il IC697MDL740 non richiede una IMMERSIONE o i commutatori di salto per la sua configurazione. La configurazione può essere effettuata dall'utente con Windows 96 o Windows NT che esegue Windows o un software di MS-DOS. Questo processo è effettuato facendo uso del porto di SNP o del TCP/IP di Ethernet.
Ancora, all'utente è permesso configurare il IC697MDL740 tale che i punti dell'uscita ottengono spenti o continuano nello stato attuale.
Una chiave meccanica è fornita di ogni IC697MDL740 per personalizzare una scanalatura per accomodare il modulo. La chiave è inserita nel piatto posteriore del IC697MDL740 tali che si infili nel centro della scanalatura in cui il modulo inizialmente è installato dentro. Questa chiave resta nella scanalatura anche dopo la rimozione del modulo per impedire l'uso improprio accidentale della scanalatura. Tuttavia, questo accessorio può essere rimosso se necessario dopo l'estrazione del IC697MDL740. La rimozione del modulo può essere effettuata manipolando le clip che lo fissano alla scanalatura.
Il modulo di uscita discreto di GE Fanuc che è conosciuto mentre il modulo di uscita discreto IC697MDL740 è utilizzato frequentemente con i controllori logici programmabili o PLCs dalla serie di prodotti di serie 90-70 di GE. Il modulo di uscita discreto IC697MDL740 funziona bene con molti dispositivi dello SpA di GE ed ha una vasta gamma di caratteristiche che possono contribuire al potenziamento di sistema dello SpA ed alla prestazione migliore della macchina. Il modulo di uscita IC697MDL740 fornisce 16 uscite che richiedono una gamma di tensione di 20 - 60 volt di CC da funzionare. La corrente specificata per l'uscita è 2 amp per punto o 4 amp per ogni gruppo dell'uscita. Questo modulo particolare risponde in soltanto 2 millisecondi e nelle sue cadute di tensione meno di 1 volt.
Il modulo di uscita discreto IC697MDL740 ha un'alta capacità di afflusso che è circa 10 volte il valore del suo valore di corrente nominale. La corrente specificata di afflusso permette che il modulo sostenga i vari carichi. Questo modulo di uscita include gli indicatori del LED per gli aggiornamenti di accensione di stato del fusibile e di stato del dispositivo. Tutti gli indicatori del LED sono situati sulla cima del modulo. Il modulo inoltre comprende una tecnologia di chiusura specifica che non tiene conto il montaggio dei moduli incompatibili. Questa caratteristica della sicurezza può essere utile da ogni componente nel sistema deve soddisfare le esigenze dell'applicazione per cui il modulo è fatto domanda. Il processo di configurazione del modulo IC697MDL740 è semplice e può essere fatto in parecchi modi. Tutti gli adeguamenti sono realizzati su un PC che opera il sistema operativo Windows. Per la protezione supplementare, il modulo può essere acquistato con un rivestimento conforme che viene come caratteristica facoltativa. Altre caratteristiche facoltative sono disponibili dalla fabbrica anche.
Questo contenuto è stato scritto e compilato stato da PER FARE il rifornimento e non dovrebbe essere copiato.
| Tensione nominale: | 24 o 48 volt di CC |
| Numero delle uscite: | 16 uscite (4 gruppi di 4) |
| Corrente d'uscita: | 2 amp per punto, 4 amp per gruppo |
| Corrente richiesto: | 0,15 amp |
| Gamma di tensione in uscita: | 20 - 60 volt |
| Corrente continua: | Sì |
|
Tensione nominale: OutputsperModule: |
24 o 48 volt di CC 16 (quattro gruppi di 4 uscite ciascuno) |
| Isolamento: |
1500 volt - qualsiasi uscita alla superficie posteriore 500 volt fra i gruppi dell'input |
| Uscita VoltageRange: | 20 - 60 volt |
| OutputCurrent: | 2 amp massimi per punto |
| 4 amp massimi per gruppo | |
| OutputCharacteristics- | |
| Afflusso corrente: | 20 amp massimi per spettrografia di massa 20 |
| Uscita VoltageDrop: | un massimo di 0,8 volt (0,4 ohm) |
| Tempo di risposta-su: | msmaximum 2 |
| Tempo di risposta-Fuori: | msmaximum 2 |
| OutputLeakage: | 1mAmaximum |
| Corrente richiesto dal bus 5V: | 0,15 amp |
| VME | Sistema destinato per sostenere il VME C.1 standard |
