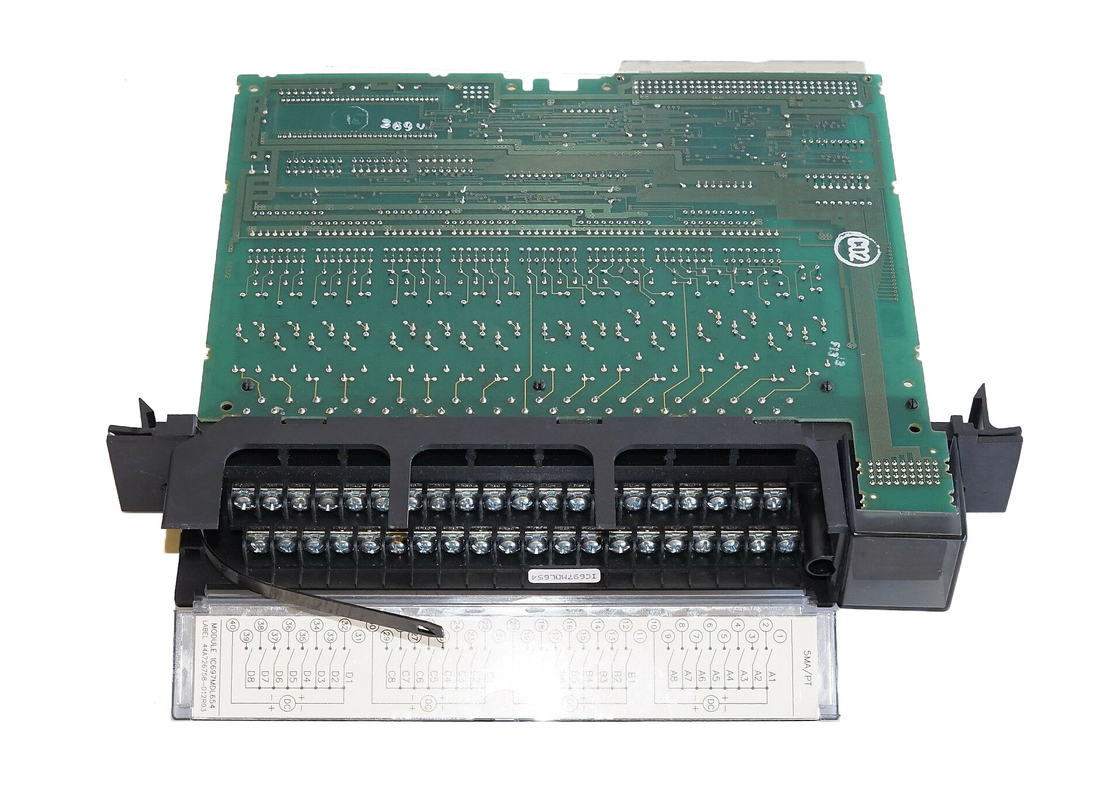

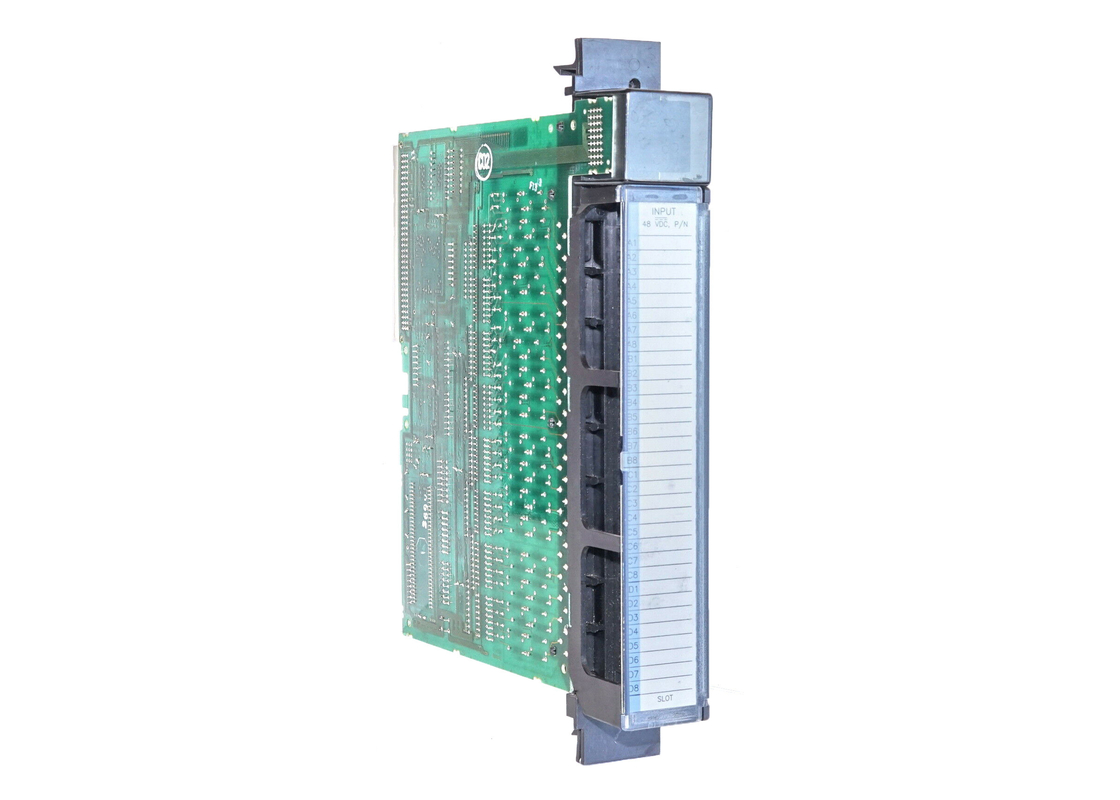

GE FANUC IC697MDL654, un positivo da 48 VCC/modulo di input logica negativa 32-Point

GE FANUC IC697MDL654, 48 VDC Modulo di ingresso a 32 punti di logica positiva/negativa

Descrizione del prodotto

L'IC697MDL654 è un modulo di ingresso a 32 punti di logica positiva/negativa a 48 VDC di GE Fanuc per PLC della serie 90-70.Può essere utilizzato per connettersi a una varietà di diversi interruttori e sensori elettronici di prossimità con due o tre connettori a filoPer determinare la compatibilità dei dispositivi di ingresso, come i sensori a due fili, è necessario utilizzare un filtro di controllo di velocità.È necessario controllare gli stati AZIONATO e STOPPATO.

L'IC697MDL654 si connette a un connettore backplane e si fissa in posizione con un cavatappi.Sbrigare la vite di sicurezza e premere le pinze sul retro del coperchio consentono di staccare la scheda terminalePer cablare i terminali, si possono utilizzare i fili da #22 a #14. Una volta che tutto è collegato, il fascio del filo può essere fissato con una cravatta nella parte inferiore della scheda del terminale.Una porta a cerniere copre sia l'interno della tavola che lo spazio per un'etichetta di identificazione.

Ogni modulo IC697MDL654 include una chiave meccanica. Questa chiave si aggancia alla scheda sotto il connettore.Per garantire una corretta ventilazione, installare il modulo in modo da garantire almeno 15 cm di spazio vuoto attorno ad esso.

Circa IC697MDL654

Il modulo IC697MDL654 è un modulo di logica positiva/negativa GE Fanuc che funziona come componente di ingresso per sistemi di macchine industriali basati su controller programmabili.Il modulo fa parte della linea di prodotti GE Fanuc IC697MDL Serie 90-70 e ha 32 ingressiIl modulo IC697MDL654 è compatibile con vari dispositivi elettronici ed è in grado di funzionare sia come componente logico positivo che come componente logico negativo.L'unità è utilizzata con interruttori a 2 fili e 3 fili con un calo di tensione di 3 milliAmps a 5 VoltIl modulo è progettato per il montaggio su rack e non richiede molto spazio per una corretta ventilazione.gli utenti del modulo devono seguire le linee guida di base del produttore per il cablaggio e l'installazione al fine di ottenere il massimo dal loro modulo.

Il modulo di ingresso IC697MDL654 è un dispositivo con potenza nominale di 48 volt e richiede una fonte di corrente continua.il modulo ha una corrente fuori stato da 0 a 2 milliampere e una tensione fuori stato da 0 a 10 voltIl modulo di 0,3 Amps ha un bus VME ed è progettato per rack che accettano solo componenti fissati.Il cablaggio del modulo IC697MDL654 può essere fatto attraverso la scheda terminale e consente fili di diversi tipi e dimensioniCome ogni altro componente industriale che può essere danneggiato a causa del surriscaldamento, il modulo IC697MDL654 richiede un certo spazio intorno a sé per ventilare e funzionare correttamente.I fili accettabili per collegare un modulo come questo sono quelli con dimensioni da 0Da.36 a 2.10 millimetri quadrati.

Specifiche tecniche

Informazioni tecniche
