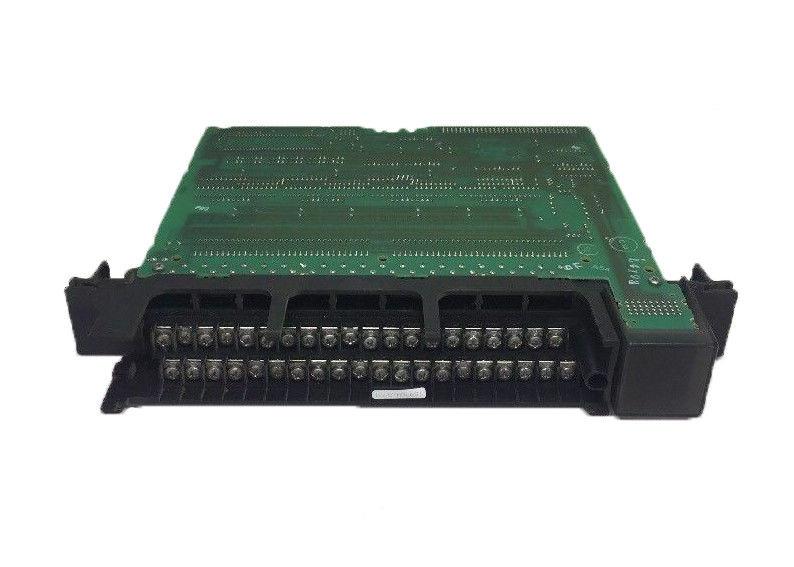

IC697MDL651 Modulo di ingresso discreto GE FANUC a 32 punti Controllori programmabili serie 90-70

IC697MDL651 GE FANUC Modulo di Ingresso Discreto a 32 Punti Controllori Programmabili Serie 90-70

Descrizione Prodotto IC697MDL651

Il GE IC697MDL651 è un modulo di ingresso discreto a 32 punti parte dei Controllori Programmabili Serie 90-70. Dispone di 32 punti di ingresso compatibili TTL con ogni ingresso dotato di una resistenza di pull-up. Pertanto, non è richiesta alimentazione dall'utente. Il filtro di ingresso è selezionabile tra 1 ms o 10 ms e un ingresso è configurabile come interrupt. Sono presenti indicatori LED sulla parte superiore del modulo, che forniscono informazioni sullo stato ON/OFF di ciascun punto del lato logico del circuito (o PLC). La tensione nominale dell'IC697MDL651 è di 5 volt DC. Ci sono 32 ingressi per modulo con una lunghezza massima del cavo di 98,4 (30 m). L'isolamento è di 1500 volt. L'intervallo di tensione di ingresso è compreso tra -3 e +7 volt DC. Le caratteristiche di ingresso del modulo includono un'impedenza di 5,9 K ohm, ±5%; una tensione di stato ON da -3 a 0,5 volt; una tensione di stato OFF da 2 a 7 volt; una corrente tipica di stato ON di 1,7 mA alla tensione nominale e una corrente massima di stato OFF di 1,1 mA. La corrente richiesta dal bus a 5V è di 0,53 Ampere. Inoltre, il sistema è progettato per supportare lo standard VME C.1.


Il modulo IC697MDL651 è meccanicamente codificato per garantire che un tipo simile sul campo possa sostituirlo correttamente, se necessario. I riferimenti I/O possono essere configurati dall'utente senza la necessità di utilizzare DIP switch o jumper sul modulo. La codifica meccanica sopra menzionata con cui è dotato il modulo impedisce la sostituzione involontaria di un tipo di modulo errato nello stesso slot. La codifica è progettata per adattarsi a un'area sulla scheda sotto il connettore che ha una forma unica. È importante notare che in un rack PLC IC697, la posizione più a sinistra è riservata solo all'alimentatore. Inoltre, uno slot situato accanto all'alimentatore deve contenere una CPU o un modulo ricevitore di bus. Il design del modulo di ingresso consente di avere caratteristiche di logica negativa.

Ciò significa che assorbe corrente che scorre dal dispositivo di ingresso al comune utente. L'IC697MDL651 è compatibile con diversi dispositivi di ingresso come finecorsa, pulsanti, selettori, uscite BCD, contatori e altre uscite compatibili TTL.

Per configurare il dispositivo, utilizzare la funzione di configurazione del software Windows o MS-DOS in esecuzione su Windows NT o Windows 95 tramite la porta SNP o tramite Ethernet TCP/IP. L'IC697MDL651 è configurabile per avere un tempo di ritardo del filtro di 1 ms o 10 ms.

La configurazione non è per singolo punto, ma per modulo, il che significa che tutti i punti hanno lo stesso tempo di filtro. Ogni volta che l'IC697MDL651 viene utilizzato con una CPU IC697, il punto di ingresso A1 può essere configurato per causare un'interruzione della CPU sia sul fronte di discesa che sul fronte di salita della transizione del segnale. La selezione del tempo di filtro di ingresso non influisce sulla risposta all'interrupt. In termini di cablaggio sul campo, è richiesta una singola connessione tra il comune del modulo e il comune utente. Ciò è dovuto al fatto che i 32 punti condividono un comune. Tuttavia, per comodità di cablaggio, sono fornite due connessioni.
