GE FANUC IC697MDL651, 32-Point modulo introdotto discreto, serie 90-70 regolatori programmabili

GE FANUC IC697MDL651, Modulo di ingresso discreto a 32 punti, Controller programmabili serie 90-70

Descrizione del prodotto

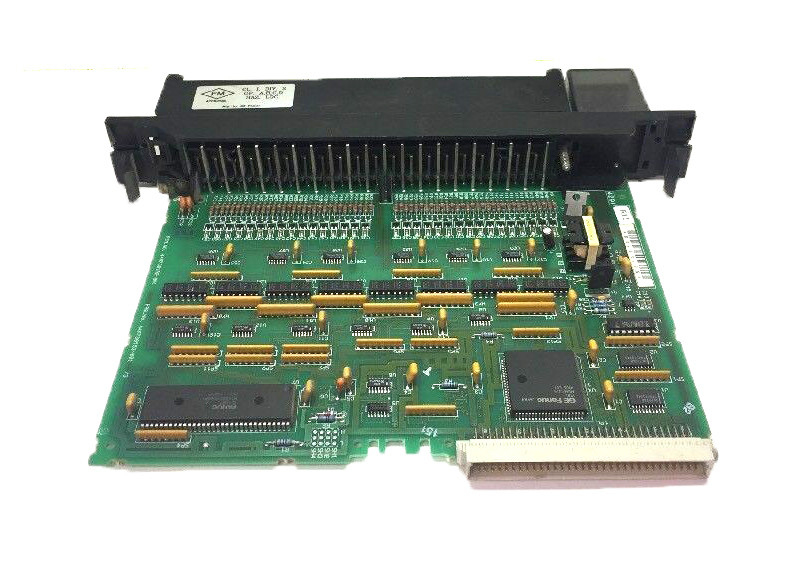

Il GE IC697MDL651 è un modulo di ingresso discreto a 32 punti che fa parte della serie 90-70 di controllori programmabili.Non è richiesta potenza utenteIl filtro di ingresso selezionabile è 1ms o 10ms e un ingresso è configurabile come interruzione.che forniscono informazioni sullo stato ON/OFF di ciascun punto del lato logico (o PLC) del circuitoLa tensione nominale di IC697MDL651 è di 5 volt DC. Ci sono 32 ingressi per modulo con una lunghezza massima di cavo di 98,4 (30 m). L'isolamento è di 1500 volt. La gamma di tensione di ingresso è tra -3 e +7 volt DC.Le caratteristiche di ingresso del modulo comprendono un'impedenza di 5.9K ohm, ± 5%; tensione in stato di attivazione da -3 a 0,5 volt; tensione fuori stato da 2 a 7 volt; corrente in stato di attivazione tipica di 1,7 mA a tensione nominale e corrente massima fuori stato di 1,1 mA.La corrente richiesta dal bus 5V è Inoltre, il sistema è progettato per supportare lo standard VME C.1.


Il modulo IC697MDL651 è a chiave meccanica per garantire che un modulo simile sul campo possa sostituirlo correttamente se necessario.I riferimenti I/O possono essere configurati dall'utente senza la necessità di utilizzare interruttori DIP o jumper sul moduloLa chiave meccanica sopra menzionata che il modulo è dotato di impedisce la sostituzione involontaria del modulo sbagliato nello stesso slot.La chiave è progettata per adattarsi a un'area sulla scheda sotto il connettore che ha una forma unicaÈ importante notare che in un rack PLC IC697 la posizione più a sinistra è riservata solo ad una fonte di alimentazione.un punto situato accanto all'alimentazione deve contenere una CPU o un modulo ricevitore di busLa progettazione del modulo di input gli consente di avere caratteristiche logiche negative.

IC697MDL651 è compatibile con diversi dispositivi di ingresso come interruttori di limite, pulsanti, interruttori di selezione, uscite BCD,contatori e altre uscite compatibili con TTL.

Per configurare il dispositivo, utilizzare la funzione di configurazione del software Windows o MS-DOS in esecuzione su Windows NT o Windows 95 attraverso la porta SNP o su Ethernet TCP/IP.IC697MDL651 può essere configurato per avere un tempo di ritardo del filtro di 1 ms o 10 ms.

Quando l'IC697MDL651 viene utilizzato con la CPU IC697, il tempo di filtraggio di tutti i punti è identico.il punto di ingresso A1 può essere configurato in modo da causare un'interruzione della CPU sia sul bordo in caduta che sul bordo in aumento della transizione del segnaleLa selezione del tempo di filtraggio di ingresso non influisce sulla risposta all'interruzione.Ciò è dovuto al fatto che i 32 punti condividono unaTuttavia, per la comodità del cablaggio, sono fornite due connessioni.
