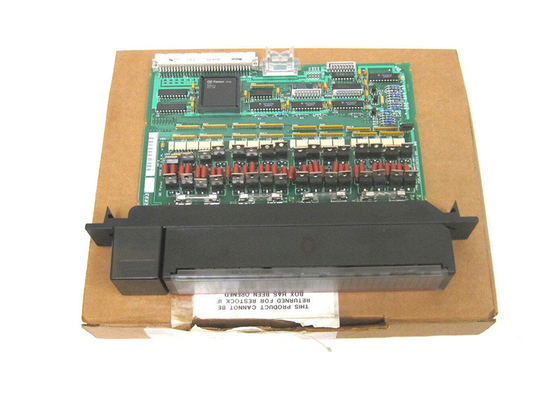

GE FANUC IC697MDL350, 120 VCA 0,5 amp, 32-Point discreto ha prodotto il modulo

GE FANUC IC697MDL350, 120 VCA 0,5 amp, 32-Point discreto ha prodotto il modulo

Descrizione di prodotto

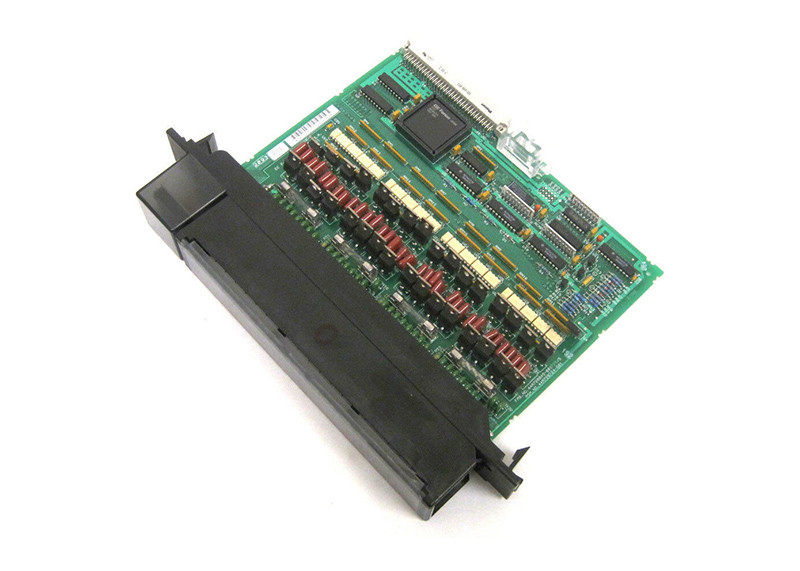

IC697MDL350 è i 120 VCA 0,5 amp, modulo di uscita discreto 32-Point in serie 90-70 di GE Fanuc. Le caratteristiche standard comprendono quattro gruppi isolati di 8 punti che uguagliano 32 punti, la capacità del punto di 0,5 amp e un'alta capacità di afflusso di 20x la corrente nominale. Il modulo di uscita IC697MDL350 permette che ogni gruppo di 8 punti sia usato su una fase differente del rifornimento di CA. Ogni gruppo di uscite è fuso con un fusibile di 5 amp e dimostra un alto livello di afflusso corrente, rendente le uscite appropriate per una gamma di carichi induttivi ed incandescenti.

I LED indicano lo stato DI ACCENSIONE di ogni punto dal lato dello SpA dei circuiti. Ulteriormente, c'è un LED che conferma lo stato dei fusibili situati alla cima del modulo. Il modulo IC697MDL350 è chiuso a chiave meccanicamente per promuovere la sostituzione corretta con un simile scrive nel campo. L'utente può configurare i riferimenti dell'ingresso/uscita senza per mezzo dei saltatori o dei DIP switch.

L'utente deve completare la configurazione mediante la funzione di configurazione del funzionamento di programmazione del software di Windows o di MS-DOS su Windows 95 o su Windows NT sopra il TCP/IP di Ethernet o attraverso il porto di SNP. La funzione di configurazione è sul dispositivo di programmazione.

Il IC697MDL350 è compatibile con una serie di dispositivi di carico, compreso i solenoidi, i dispositivi d'avviamento di motore e gli indicatori. La valutazione di 0,5 amp si applica alla capacità corrente a lungo termine di ogni punto. dovuto dissipazione di calore all'interno del modulo, la capacità corrente massima per ogni gruppo di uscite è limitata agli più alti temps.

Il modulo di uscita di GE Fanuc IC697MDL350 è un modulo di uscita discreto di serie 90-70 di GE. Ha 32 canali di uscita discreti. Può azionare sopra la corrente alternata, ma non su corrente continua. La tensione CA stimata nominale del modulo di uscita discreto IC697MDL350 è di 120 volt di CA. Ciascuno dei punti dell'uscita ha una valutazione corrente di 0,5 amp e tutte uscite sono sistemate in 4 gruppi di 8.

La valutazione corrente per ogni gruppo è 2 ampèri. Ogni punto dell'uscita inoltre ha un indicatore di condizione m/c del LED che mostra se un punto dell'uscita è inserita/disinserita alimentato. Il modulo di uscita discreto IC697MDL350 ha fusibili per la protezione. Non ha bisogno dei saltatori o dei DIP switch da configurare correttamente il modo che molti altri moduli dell'ingresso/uscita di GE fanno. Il modulo di uscita discreto IC697MDL350 può essere configurato con MS-DOS o con il software di programmazione di Windows.

Il modulo di uscita discreto IC697MDL350 di serie 90-70 di GE Fanuc funziona con una gamma di frequenza di 47 a 63 Hertz. Le uscite su questo modulo di uscita discreto sono adatte a vari carichi induttivi industriali e ciascuno dei 4 gruppi dell'uscita è protetto da un fusibile che è stimato a 5 ampèri.

Il modulo di uscita discreto IC697MDL350 può collegarsi ai dispositivi, agli indicatori ed ai solenoidi del dispositivo d'avviamento di motore ed è ben attrezzato lavorare con questi dispositivi. Questo modulo di uscita discreto può funzionare con un alimentatore a corrente alternata che sostiene le fasi multiple e può usare una fase differente dell'alimentatore a corrente alternata per ciascuno dei suoi 4 gruppi dell'uscita.

Caratteristiche tecniche

Informazioni tecniche

Specifiche
