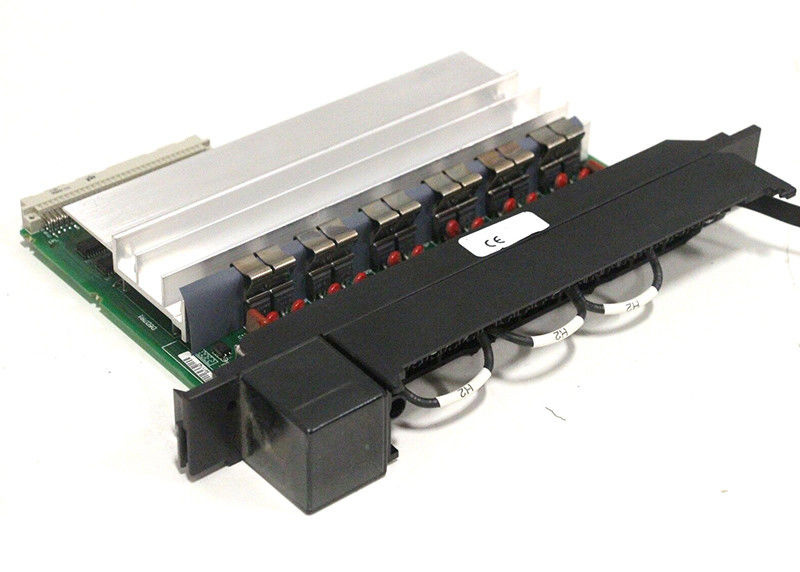

IC697MDL341 GE FANUC 120 / 240 VAC Modulo di uscita discreto serie 90-70

IC697MDL341 GE FANUC Modulo di Uscita Discreta 120 / 240 VAC Serie 90-70

Descrizione del Prodotto

IC697MDL341 è un Modulo di Uscita Discreta 120 / 240 VAC di GE per la serie 90-70. Questo modulo è dotato di 12 punti isolati per garantire l'uso di fasi diverse sull'alimentazione AC. Ha una capacità di 2 Ampere per punto e un'elevata capacità di spunto pari a 10 volte la corrente nominale per consentire un'impressionante gamma di carichi induttivi e a incandescenza. Le uscite del modulo sono ciascuna protette da un fusibile sostituibile da 3,15 Ampere.

Il modulo IC697MDL341 utilizza indicatori LED per fornire lo stato ON o OFF di ciascun punto sul lato logico del circuito. Inoltre, è presente un LED che visualizza lo stato dei fusibili situati nella parte superiore del modulo. Se uno o più fusibili dovessero bruciare, questo LED si accenderà. Il modulo è meccanicamente codificato per garantire una corretta sostituzione con un modulo di tipo simile sul campo. L'utente può configurare i riferimenti di I/O e, convenientemente, non sono necessari jumper o DIP switch sul modulo.

I dispositivi di carico, inclusi solenoidi, avviatori motore e indicatori, possono beneficiare dell'uso di questo modulo. Una capacità di 2 Ampere per punto si applica alla capacità di corrente a lungo termine di ciascun punto. La dissipazione totale del calore all'interno del modulo limita la corrente massima a 16 Ampere. Ogni uscita può condurre transientemente una corrente di spunto superiore alla sua capacità di corrente a lungo termine. La frequenza con cui gli spunti possono ripetersi dipende dalla corrente nominale del dispositivo e dalla percentuale di tempo in cui il dispositivo è acceso (o dal ciclo di lavoro).

Il modulo IC697MDL341 è meccanicamente codificato. Ciò impedisce la sostituzione involontaria di un modulo con un altro tipo in uno slot specifico. La codifica si adatta a una forma distinta sulla scheda situata sotto il connettore. Ogni codifica è pre-confezionata con il modulo IC697MDL341.

Specifiche Tecniche

Informazioni Tecniche

SpeccfschesTensione Nominale:Uscite per Modulo:
