Marca: | GE Fanuc | Modello: | IC697MDL250 |
---|---|---|---|
Serie: | Serie 90-70 | Tipo di prodotto: | modulo di input discreto |
Tensione nominale: | UN CA DI 120 V | Numero degli input: | 32 |
Corrente di ingresso: | 10 mA | Corrente richiesta: | 0,35 A |
Frequenza: | 60 HERTZ | Garanzia: | 1 anno |
Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |

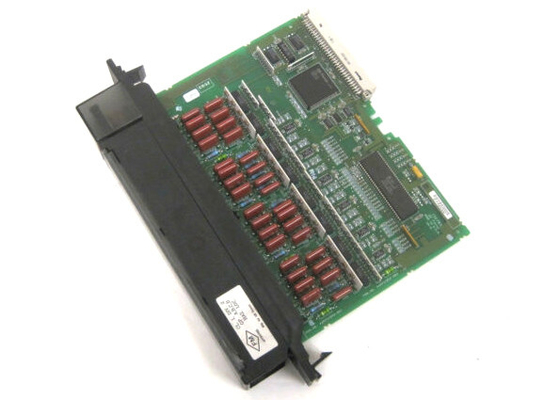

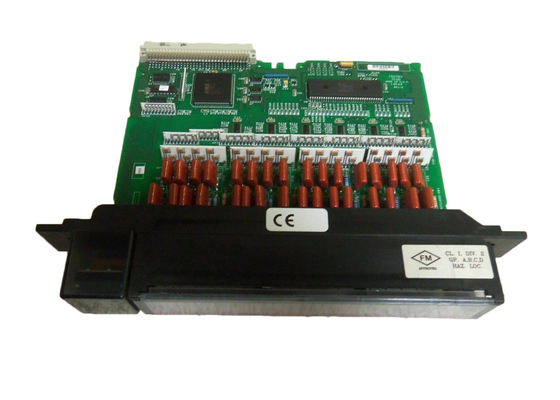

Il modulo introdotto discreto IC697MDL250 da GE Fanuc ha 32 punti formati da quattro gruppi isolati, che assicura che ogni punti di gruppo degli otto possano essere usati su una fase differente del rifornimento di CA. Questo modulo da 120 VCA è fornito di filtro dall'input di 20 spettrografie di massa ed è commutatore di prossimità compatibile.
L'input reattivo del modulo IC697MDL250 è conforme al tipo standard di IEC - 2. Ulteriormente, le caratteristiche d'ingresso funzionano con un vasto numero dei commutatori di prossimità disponibili. I LED indicano lo stato DI ACCENSIONE per ogni punto dal lato di logic/PLC del circuito e facilmente sono situati alla cima del modulo. Il modulo IC697MDL250 è chiuso a chiave meccanicamente per garantire la sostituzione appropriata con un simile tipo di campo. I riferimenti dell'ingresso/uscita sono utente-configurabili eliminando l'esigenza dei saltatori o dei DIP switch. La configurazione è completata via MS-DOS o il software di programmazione di Windows e la funzione di configurazione già è installata sul dispositivo.
Il modulo IC697MDL250 può essere utilizzato con un'ampia varietà di dispositivi di input, compreso i pulsanti, i commutatori di limite, o i commutatori elettronici e del selettore di prossimità (2 - o un tipo di 3 cavi). I circuiti dell'input del modulo tengono conto la dissipazione a calore ridotto, che a sua volta assiste all'affidabilità ed alla longevità estreme.
Questo modulo è fornito di una chiave meccanica che aiuti impedire sostituzione accidentale dei tipi in una scanalatura data. La chiave misura un punto specificamente a forma di sul bordo sotto il connettore. Quando il modulo originalmente è installato, la chiave si fissa sulla ferrovia concentrare della superficie posteriore. Quando il modulo è rimosso, i soggiorni chiave nella ferrovia concentrare, richiedente la scanalatura di prendere soltanto i tipi identici del modulo. Se le necessità dell'utente di cambiare la posizione del modulo nello scaffale dopo che la chiave è stata attaccata allo scaffale, la chiave possono essere rimosse spingendo verso l'alto e sganciando il fermo. La chiave ed il modulo possono poi essere reinseriti come stati necessaria.
Tensione nominale: | un CA di 120 volt |
Numero degli input: | 32 input (4 gruppi isolati di 8) |
Corrente di ingresso: | 10 mA |
Corrente richiesto: | 0,35 amp |
Freq: | 60 hertz |
Corrente continua: | Nessun |
Tensione nominale: Modulo di Inputsper: |
120 VCA, sinusoidale 47 - 63 hertz 32 (quattro gruppi di otto input ciascuno) |
Isolamento: |
1500 volt di RMS - qualsiasi input alla superficie posteriore 500 volt di RMS fra i gruppi dell'input |
InputCurrent: | 10mA (tipici) a tensione nominale (reattiva) |
InputCharacteristics- | |
Su-stateVoltage: | 75 - 132 volt di CA, sinusoidale 47 - 63 hertz |
tensione dello Fuori stato: | 0 - 25 volt di CA, sinusoidale 47 - 63 hertz |
Su-stateCurrent: | 6mAto15mA |
Fuori-stateCurrent: | 0 a 3mA (2,2 minimi ad input 25V) |
Tempo di ritardo del filtro: | 20mstypical |
Corrente richiesto da 5VDCbackplanebus: | 0.35amps |
VME | Sistema destinato per sostenere il VME C.1 standard |
