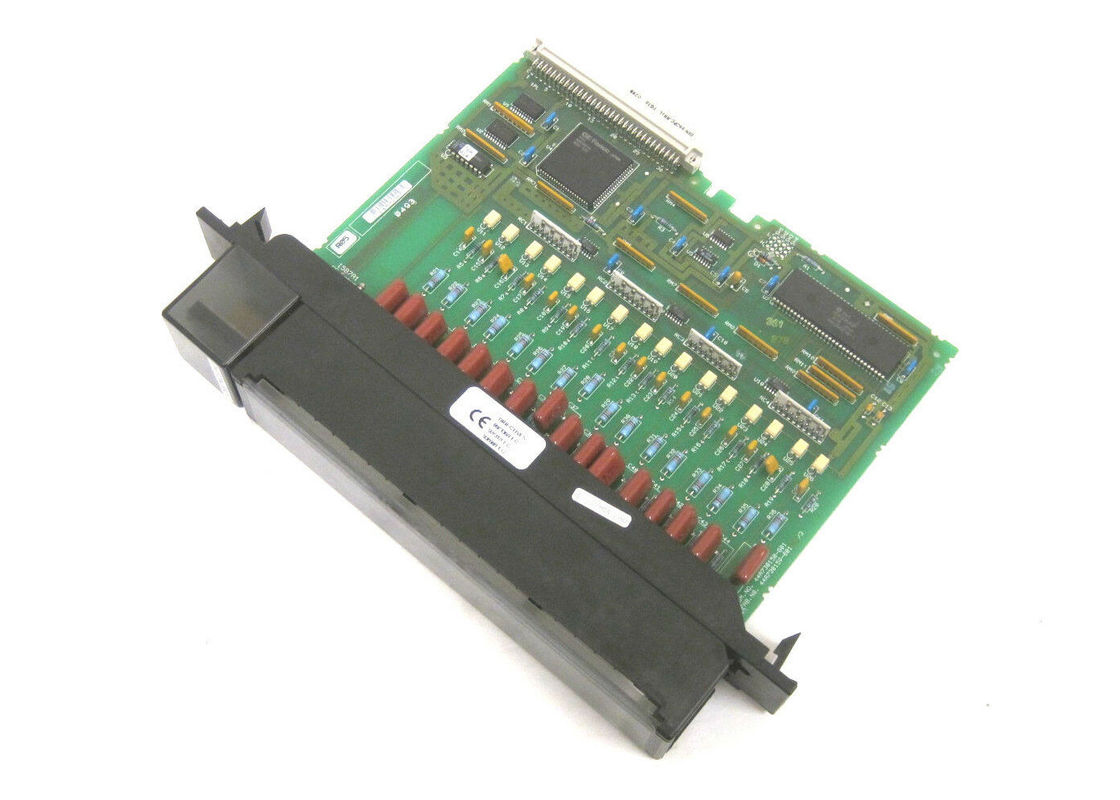

Modulo di ingresso discreto IC697MDL240 GE FANUC con 16 punti di ingresso isolati da 120 V CA

Modulo di ingresso discreto GE FANUC IC697MDL240 con 16 punti di ingresso isolati a 120VAC

Descrizione del prodotto

Il GE Fanuc IC697MDL240 è un modulo di ingresso discreto con 16 punti di ingresso isolati a 120VAC e un filtro di ingresso con un tempo di ritardo di 20 ms. Questo isolamento consente la connessione tra diverse fasi di alimentazione AC e ingressi. Dispone di ingresso reattivo con caratteristiche di corrente-tensione che supportano una varietà di interruttori di prossimità a 2 o 3 fili.

I LED nella parte superiore indicano lo stato ON e OFF dei punti sul PLC. L'IC697MDL240 è dotato di un sistema di codifica meccanica e consente la configurazione degli I/O senza l'uso di DIP switch o jumper. La configurazione viene completata utilizzando la funzione di configurazione del software di programmazione MS-DOS o Windows in esecuzione su Windows 95 o Windows NT tramite Ethernet TCP/IP o tramite la porta SNP. La funzione di configurazione del software di programmazione è installata sul dispositivo di programmazione.

Il circuito di ingresso capacitivo consente una bassa dissipazione di calore, una lunga durata e un'elevata affidabilità. Le caratteristiche della corrente di ingresso forniscono tipicamente 10 mA nello stato ON e possono assorbire fino a 4 mA di corrente di dispersione nello stato OFF verso il dispositivo di ingresso.

Il modulo IC697MDL240 assorbe 0,25 A dal bus a 5 V presente sul backplane. Per una corretta sostituzione del tipo di modulo, l'IC697MDL240 è dotato di una chiave meccanica unica con un'area di aggancio. Durante la prima installazione, la chiave meccanica si aggancia alla guida centrale sul backplane. Durante la sostituzione, la chiave precedentemente agganciata consente solo il posizionamento di moduli simili.

La scheda terminale di cablaggio sul campo è staccabile. Due fili possono essere terminati su un capocorda se entrambi i fili sono di uguali dimensioni. C'è spazio per un fascio di 40 fili di dimensioni adeguate da instradare attraverso il terminale.

Informazioni su IC697MDL240

Il modulo di ingresso discreto GE Fanuc IC697MDL240 è un prodotto GE Fanuc prodotto come parte della linea di prodotti PLC GE Series 90-70. Questo modulo di ingresso dispone di 16 punti di ingresso isolati con una tensione nominale di 120 Volt AC e un tempo di ritardo del filtro di ingresso di 20 millisecondi, e l'isolamento è progettato per consentire la connessione tra varie fasi di alimentazione AC e ingressi. È inoltre dotato di ingressi reattivi con caratteristiche di corrente-tensione che supportano un'ampia gamma di interruttori di prossimità a 2 o 3 fili. Dispone di LED sulla parte superiore, che indicano lo stato di accensione/spegnimento per i punti sul PLC. Il modulo di ingresso discreto IC697MDL240 è dotato di codifica meccanica che consente la configurazione degli I/O senza richiedere l'uso di jumper o switch DIP.

La configurazione del modulo IC697MDL240 viene eseguita tramite il software di programmazione Windows o MS-DOS che viene eseguito sul sistema operativo Windows NT o Windows 95 tramite la porta SNP o tramite la porta Ethernet TCP/IP. La funzione di configurazione del software di programmazione è installata sul dispositivo utilizzato per la programmazione. Il modulo IC697MDL240 assorbe 0,25 Ampere dal bus a 5 Volt presente sul backplane. È inoltre dotato di una speciale chiave meccanica con un'area di aggancio per migliorare la corretta sostituzione del tipo di modulo. Durante la prima installazione, questa chiave meccanica si aggancia alla guida centrale del backplane. Durante la sostituzione, la chiave precedentemente agganciata consente l'installazione di un modulo simile. Il circuito di ingresso capacitivo offre spazio per la dissipazione del calore e garantisce elevati livelli di affidabilità e una lunga durata. Nello stato ON, c'è una corrente tipica di 10 milliampere, e il modulo può anche assorbire fino a 4 milliampere di corrente di dispersione verso il dispositivo di ingresso nello stato OFF.

Specifiche tecniche

Informazioni tecniche

Specifiche
