Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | GE Fanuc | Modello: | IC697CPX772 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo di prodotto: | Modulo del CPU |
| Compatibilità: | GE Fanuc 90-70 PLCs | RAM: | 512 kilobyti |
| NV-RAM: | 256 kilobyte | Assorbimento di corrente: | 3,1 amp |
| Input di tensione: | 5 volt di CC | garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

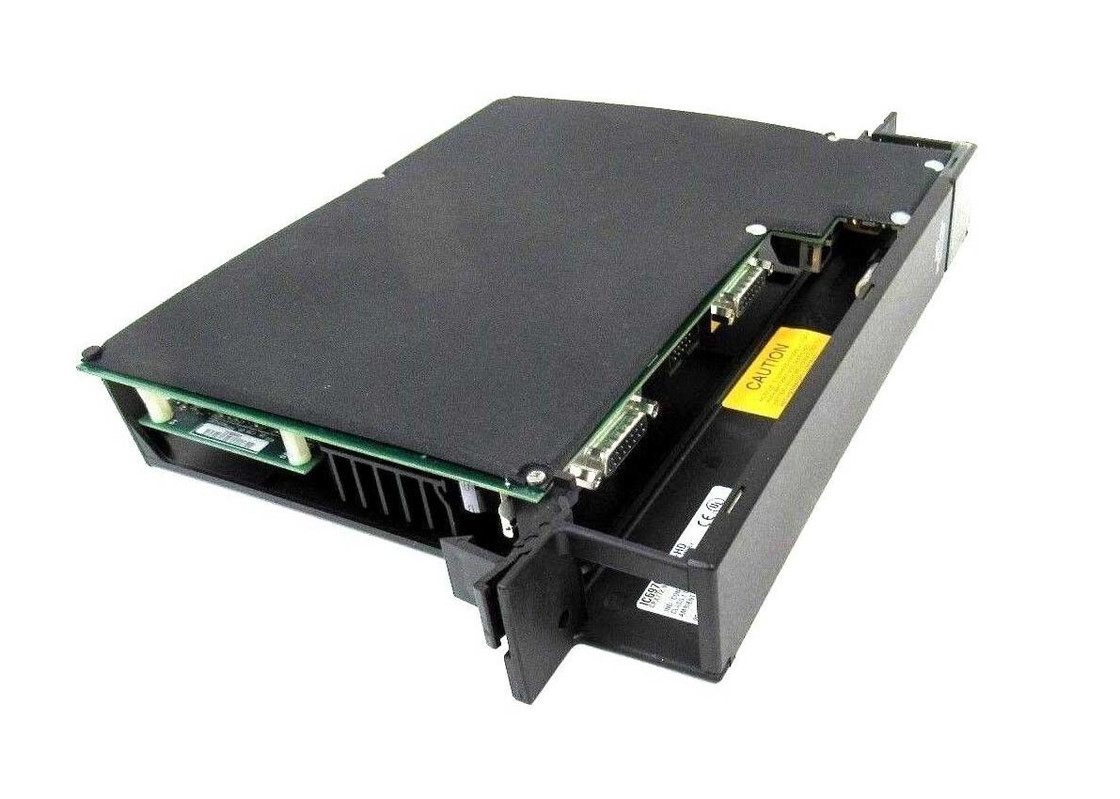

Il GE Fanuc IC697CPX772 è una CPU a slot singolo con funzioni di controllo in tempo reale su macchine e processi.compresi i programmiIC697CPX772 ha una memoria flash non volatile di 256 KB e una memoria operativa utilizzata per memorizzare dati utente e firmware.Le condizioni di funzionamento del modulo IC697CPX772 comprendono una camera di dimensioni minime senza alcun flusso d'aria nel sistemaLa temperatura di funzionamento di questo modulo è di 50 gradi Celsius.. Il modulo è soggetto a delimitazione se è in uso l'alimentazione di 100 Watt DC/AC o di 90 Watt DC.

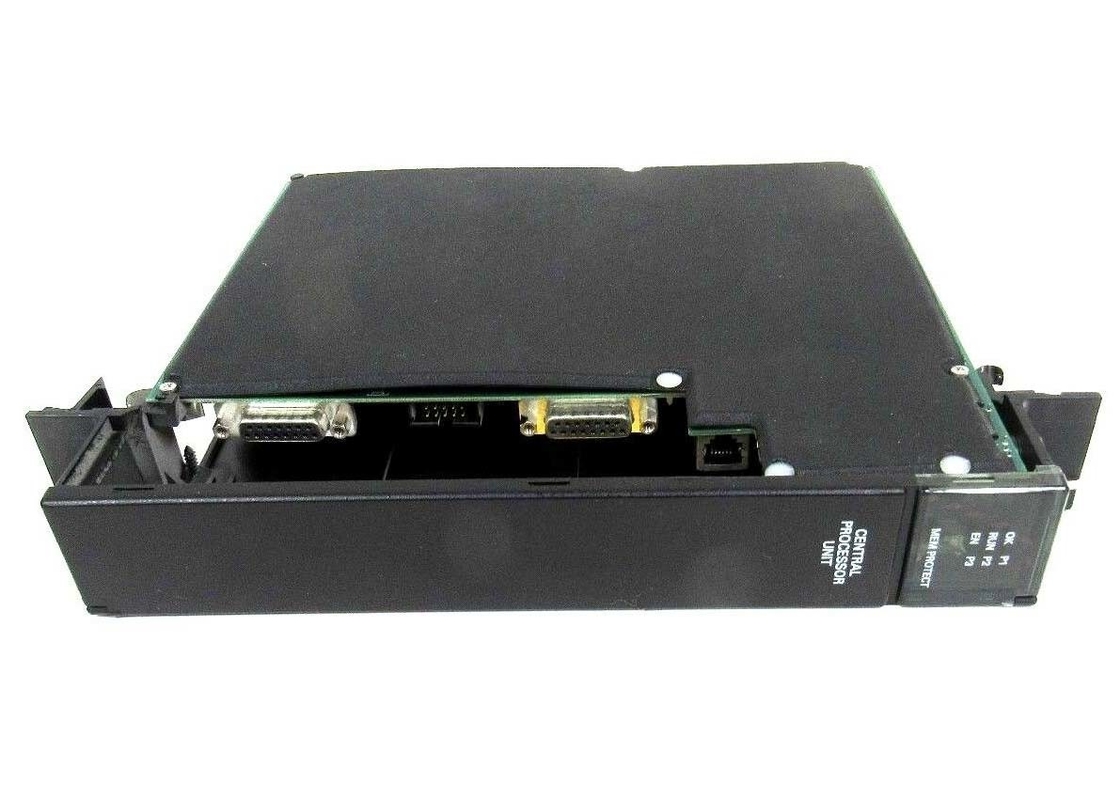

IC697CPX772 include sette LED verdi sulla sua parte anteriore che indicano lo stato della CPU:la posizione dell'interruttore di accensione, la protezione della memoria, l'attività delle porte seriali e lo stato del programma.Un interruttore a tre posizioni (RUN / STOP) viene utilizzato per controllare le sue operazioni. I dati dell'utente sono protetti utilizzando password software.L'utente finale deve installare attentamente l'apparecchiatura PLC per un funzionamento sicuro e corretto.il LED in alto a sinistra rimarrà acceso, e il secondo (RUN) e il terzo (EN) LED saranno spenti. Il quarto (in basso a sinistra) LED (MEM PROTECT) è spento se il tasto è in posizione OFF. La CPU è ora pronta per essere programmata.Questo modulo non richiede alcun pulsante o interruttore DIP per la sua configurazione.
Il modulo GE Fanuc IC697CPX772 è un modulo CPU da 96 megahertz.il modulo contiene 256 KB di memoria flash non volatile. Il modulo IC697CPX772 occupa uno slot nel rack PLC. Il microprocessore utilizzato dal modulo è un microprocessore 80486DX4 con clock a 96 megahertz.Il modulo è dotato di tre porte seriali integrateLe 3 porte sono indipendenti e possono essere accessibili da connettori situati sul lato anteriore del modulo.La porta 1 supporta il protocollo di comunicazione seriale RS-232 e ha un connettore RJ-11 a 6 pinLa porta 2 supporta il protocollo di comunicazione seriale RS-485 e ha un connettore D femminile a 15 pin.
La porta 3 sul modulo CPU IC697CPX772 supporta anche il protocollo RS-485.Il modulo IC697CPX772 ha un consumo di corrente di 3.1 Amps. La tensione di ingresso richiesta dal modulo è di 5 Volt DC. La gamma di temperatura di lavoro del modulo è da 32 a 140 gradi Fahrenheit.I seguenti 3 diversi tipi di gruppi di ventilatori a cremagliera possono essere utilizzati con il modulo IC697CPX772Il modulo IC697CPX772 supporta la matematica a virgola mobile, 2000 ingressi/uscite e 8000 I/O analogici.Il modulo è programmato da un software in esecuzione su sistemi basati su DOS o Windows.
| Tipo di modulo: | Unità centrale di elaborazione |
| Numero di slot: | 1 (spazio singolo) |
| Corrente richiesta: | 3.1 Ampere |
| Numero di punti: | Input e output 2K (qualsiasi miscela) |
| Porte seriali: | Tre (RS-232 e RS-485) |
| Supporta: | IC660/IC661 I/O e IC697 I/O |
|
Batteria: durata di conservazione Batteria: memorizzazione |
5 anni a 20oC (68o F) 6 mesi nominali non applicati Potere. |
| Corrente richiesta dal bus 5V | 3.1 Ampere nominali |
| Temperatura di funzionamento | Da 0 a 60oC (32oF a 140oF) |
|
Orario del giorno Precisione dell' orologio Accuratezza dell'orologio (orario interno) |
" 3.5 secondi al giorno massimo " .01% massimo |
|
Porte seriali Porta 1: compatibile RS-232 Porta 2: compatibile RS-485 (optocoppler isolato) Porta 3: compatibile RS-485 (non isolato) |
con una lunghezza massima di 20 mm o più Protocolli supportati: solo SNP Slave |
| Compatibilità VME | Sistema progettato per supportare lo standard VME C.1 |
