Marca: | GE Fanuc | Modello: | IC697CPU772 |
---|---|---|---|
Serie: | Serie 90-70 | Tipo di prodotto: | Modulo del CPU |
Compatibilità: | GE Fanuc 90-70 PLCs | Input di tensione: | 5 volt di CC |
Assorbimento di corrente: | 1,2 amp | Batteria massima: | 512 kilobyti |
Velocità di clock: | 12 megahertz | Garanzia: | 1 anno |
Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |

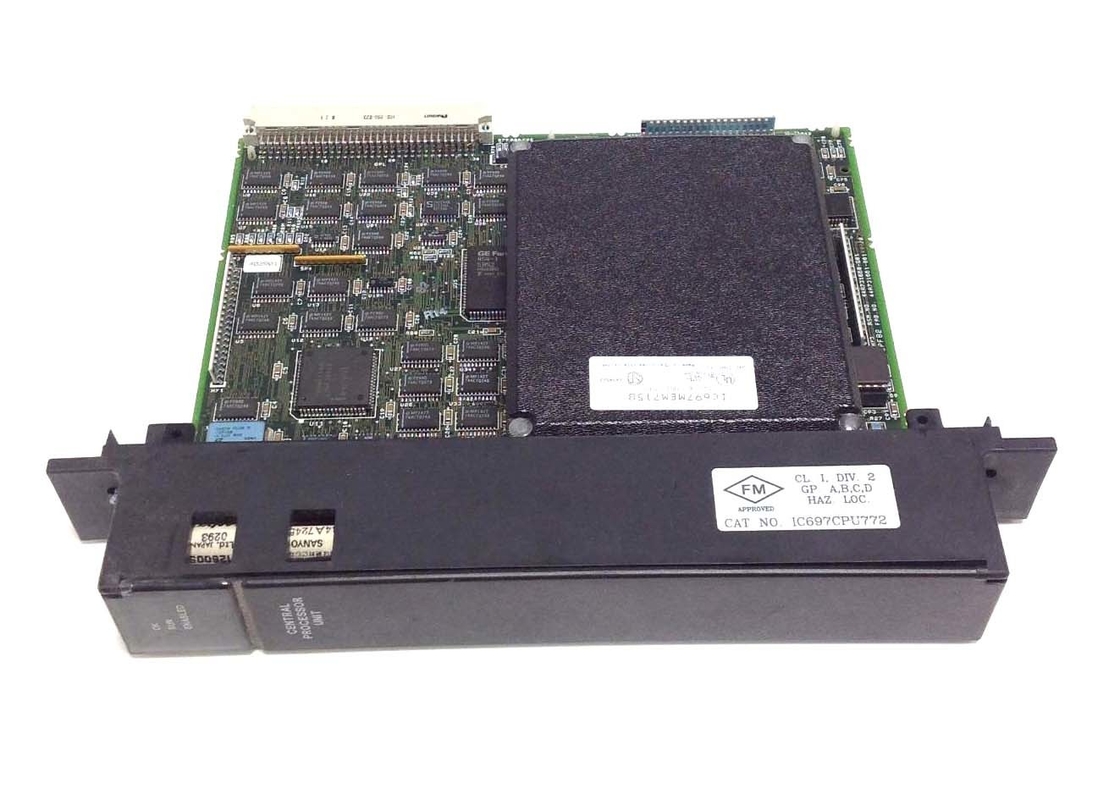

Il IC697CPU772 è un CPU dello SpA della unico scanalatura con la memoria estensibile manifatturiero tramite automazione e comandi di GE. È capace di controllo il macchinario industriale e dei processi in tempo reale. Una superficie posteriore montata allo scaffale è usata per comunicare con i vari moduli dell'ingresso/uscita. Il IC697CPU772 ha un microprocessore di 12MHz 80C186 capace dei calcoli in virgola mobile alle velocità di 0,4 microsecondi per funzione booleana. Fino a 8K l'ingresso/uscita analogico è sostenuto da questo dispositivo, con tutta la miscela degli input 2K e delle uscite.
Il vari coprocessore e moduli di comunicazioni sono sostenuti da questo dispositivo oltre ai moduli di interfaccia LAN IC697, moduli del regolatore del bus IC660/IC661 e moduli di interfaccia di collegamento. Questo dispositivo inoltre sostiene tutti moduli discreti e analogici dell'ingresso/uscita dalla famiglia IC697.
Il IC697CPU772 è configurato e programmato da software che corre da un computer allegato. La configurazione via i commutatori ed i saltatori di pacchetto in-linea doppi non è richiesta per questo dispositivo. La programmazione del questo dispositivo è possibile via il collegamento di serie, parallelo, o di Ethernet facendo uso di MS-DOS o dei programmi che corre su Win95 o sulla vittoria NT. Installi e la configurazione per questo dispositivo è assicurata con la protezione di parola d'ordine.
Per azionare il IC697CPU772, utilizzi il commutatore a tre posizioni o un computer allegato con il software corretto installato. Una scheda di espansione di memoria è tenuta affinchè questo dispositivo funzioni. Questa espansione fornisce fino a 512 kilobyti della memoria di dati. La memoria (RAM) è mantenuta dalla batteria. Il CPU deve essere inizializzato da un computer collegato prima che il bordo di memoria possa essere installato.

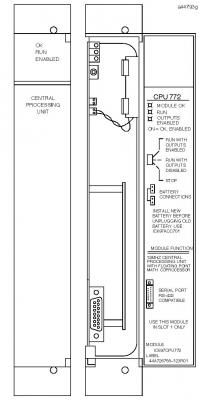

Per installare il IC697CPU772, riferisca alla documentazione del prodotto. Il potere dovrebbe essere spento prima di tentare l'installazione. Metta il interruttore di comando nel fermano la posizione. Installi la scheda di espansione di memoria. Colleghi la batteria di CMOS al dispositivo. Inserisca il dispositivo nella prima scanalatura dello scaffale. Potere di restauro allo scaffale.

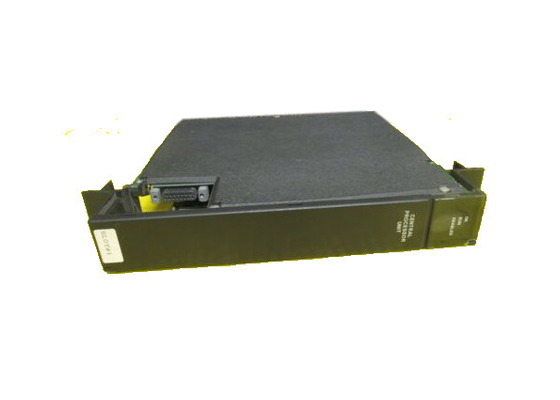

Il modulo IC697CPU772 è un modulo del CPU che è compatibile con la serie 90-70 controllori logici programmabili da GE Fanuc. La serie di prodotti di serie 90-70 è una famiglia di PLCs e componenti dello SpA che forniscono un regolatore a pieno rendimento che è facile da configurare ed installare in tutto il sistema. Le serie 90-70 PLCs sono destinate per essere compatibili con l'altro PLCs che fanno parte di più grande famiglia dello SpA di serie 90 di GE Fanuc. La linea di serie 90-70 comprende tantissimi componenti di sistema differenti dello SpA compreso i moduli del CPU, scaffali. Sistemi dell'ingresso/uscita, alimentazioni elettriche, ingresso/uscita del genio e numerosi moduli facoltativi. L'architettura dei moduli del CPU è basata sull'unità di elaborazione 80X86 o 80X86DX di Intel. Il modulo IC697CPU772 utilizza un microprocessore 80C186 con un orologio di sistema da 12 megahertz.
Il modulo IC697CPU772 prende una scanalatura nello scaffale dello SpA. Le operazioni di virgula mobile sono sostenute sul modulo del CPU. La memoria di sistema è estensibile perché 64, 128, 256 e 512 moduli di memoria di espansione di CMOS di KB possono essere installati sul modulo IC697CPU772. Una batteria sostituibile del sistema fornisce il potere di sostegno alla memoria di dati e di programma nel caso il potere del sistema sia rimosso. La vecchia batteria deve essere rimossa prima che la batteria della sostituzione sia installata. La corrente richiesta dal modulo IC697CPU772 dai 5 volt di sbarra collettrice di corrente continua è 1,2 ampèri. Questo requisito corrente comprende la corrente consumata dalla memoria di espansione. Il modulo IC697CPU772 è configurato tramite MS-DOS o gli strumenti di programmazione basati Microsoft Windows. Per assicurare non ci sono deviazioni dalla configurazione programmata, il CPU verifica la configurazione reale all'avvio e periodicamente durante l'operazione di sistema. La porta seriale integrata può essere usata per collegare mediante interfaccia ad un programmatore di serie.
Tipo del modulo: | Estensibile, CPU di virgula mobile |
Numero delle scanalature: | 1 (singola scanalatura) |
Corrente richiesto: | 1,2 amp |
Numero dei punti: | 2K introduce e produce (qualsiasi miscela) |
Porte seriali: | Uno |
Supporti: | Ingresso/uscita ingresso/uscita IC660/IC661 e IC697 |
Marca | GE Fanuc |
Serie | Serie 90-70 |
Numero del pezzo | IC697CPU772 |
Tipo di prodotto | Modulo del CPU |
Compatibilità | GE Fanuc 90-70 PLCs |
Input di tensione | 5 volt di CC |
Assorbimento di corrente | 1,2 amp |
Batteria massima | 512 kilobyti |
Velocità di clock | 12 megahertz |
Microprocessore | 80C186 |
Porta seriale | 1 |
