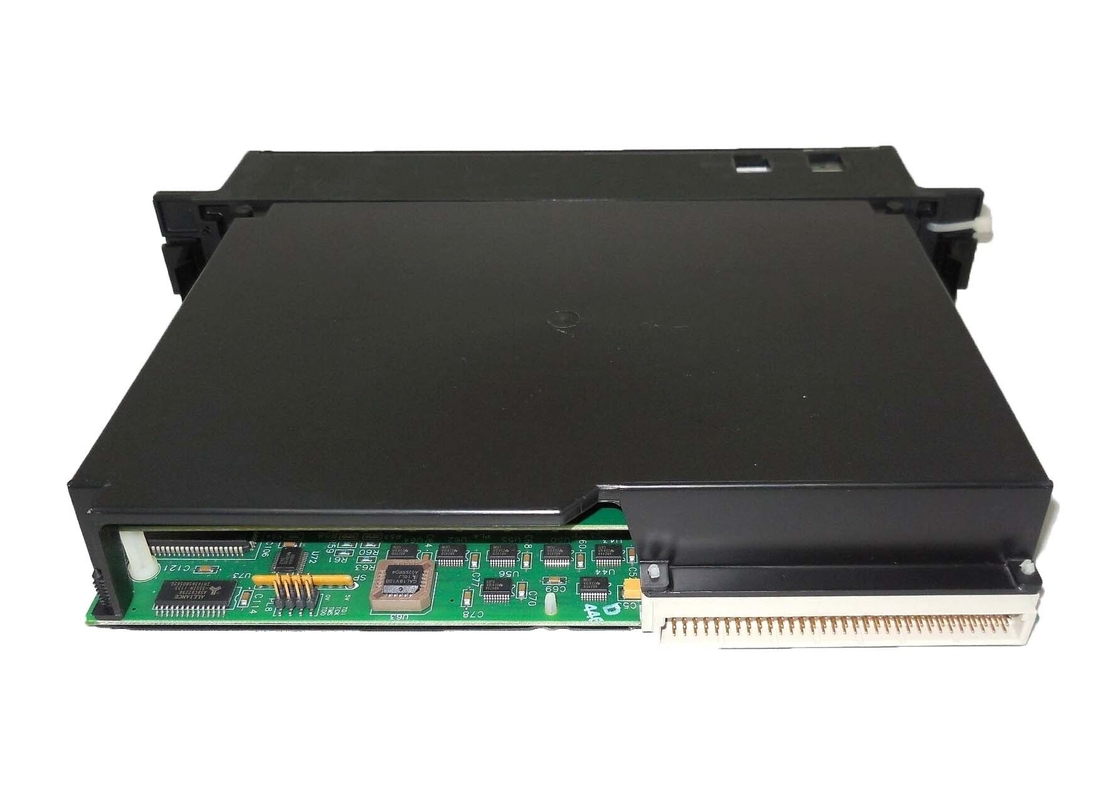

GE FANUC IC697CPM790, un CPU manifatturiero da 64 megahertz, virgula mobile di 32 bit

GE FANUC IC697CPM790, CPU a 64 MHz prodotto, Floating Point a 32 bit

Descrizione del prodotto

IC697CPM790 è una CPU a 64 MHz prodotta da GE FANUC con capacità di calcolo tramite floating point a 32 bit e microprocessore 80486DX2. Questa CPU utilizza un software di programmazione a slot singolo che funziona con Windows o MS-DOS per eseguire configurazione e programmazione.

IC697CPM790 include fino a 12K ingressi e uscite discreti (solo modalità mix-simplex). Ha una memoria flash dedicata al firmware del sistema operativo, che consente l'aggiornamento del firmware tramite la connessione tra PC e porta seriale del modulo. L'utente controlla il funzionamento del modulo con il software di programmazione o tramite la modalità operativa utilizzando l'interruttore a tre posizioni RUN/STOP. Una chiave di protezione della memoria o una password software blocca la configurazione e i dati del programma.

IC697CPM790 ha quattro LED verdi che indicano lo stato della CPU. Sono necessari gruppi ventola per il raffreddamento ad aria. L'utente può collegare il modulo trasmettitore bus IC697BEM713 al programmatore per l'interfaccia parallela. Un connettore di tipo D a 15 pin collega la porta seriale, compatibile con RS-485. Durante il funzionamento effettivo e l'accensione, la CPU verifica la configurazione del rack mentre la sua funzione di allarme segnala eventuali deviazioni nella configurazione programmata e/o effettiva. IC697CPM790 ha una batteria al litio che mantiene il funzionamento dell'orologio calendario, la memoria dati e la memoria del programma.

È importante notare che il modulo IC697CPM790 deve essere utilizzato insieme a un programma C Standalone, che fornisce routine di funzionamento e autotest Triple Modular Redundancy (TMR). Non funzionerà a meno che questo programma non sia incluso nel programma applicativo caricato.

I moduli opzionali supportati sono i seguenti: moduli di interfaccia LAN IC697, coprocessore programmabile, coprocessore display alfanumerico, controller bus per prodotti I/O IC660/661, moduli di comunicazione, interfaccia I/O Link e la famiglia IC697 di moduli I/O discreti e analogici.
