GE FANUC IC697CMM711, modulo del coprocessore di comunicazioni della Unico scanalatura, 90-30 serie

GE FANUC IC697CMM711, modulo del coprocessore di comunicazioni della Unico scanalatura, 90-30 serie

Descrizione di prodotto

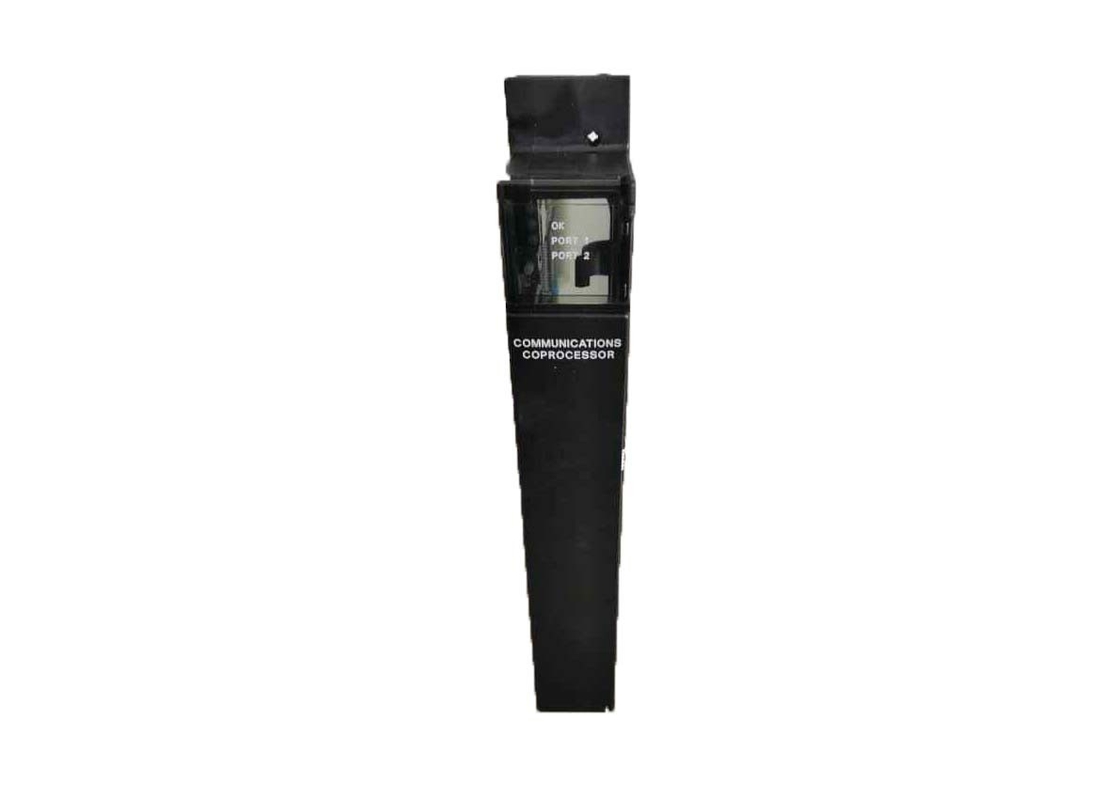

Il IC697CMM711 è un modulo del coprocessore di comunicazioni della Unico scanalatura (CMM) da GE 90-30 serie. Il modulo viene norma con la configurazione morbida del commutatore (eliminando l'esigenza dei commutatori e/o dei saltatori), tre lo stato LED, il controllo di risistemazione del pulsante e due porte seriali. Il modulo usa i 12 megahertz, il microprocessore 80C186. Ulteriormente, non c'è nessuna batteria necessaria.

Il CMM fa parte di una famiglia dei moduli di comunicazione e dimostra entrambe le comunicazioni controlla (CCM), terminale remoto (RTU) e IC69 funzionalità generale di comunicazioni (SNP). Il CCM, RTU e SNP sono disponibili l'uno o l'altro o su entrambe le porte seriali in c'è ne di nove configurazioni possibili: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU e RTU/SNP. Il modulo consegna sia il RS-232 che RS-485 collega mediante interfaccia e comunica al CPU dello SpA via la superficie posteriore. Numeroso CMMs può essere disposto in appena un sistema dello SpA IC697.

Le funzioni permesse dal IC697CMM711 CMM nel modo di funzionamento di CCM includono lettura /scrittura del registro, input e le tavole dell'uscita, pezzo messo/chiaro degli input ed uscite, colto del blocco appunti, sequenza di Q ordina per veloce legge e modifica diagnostica di parola di stato. Nelle configurazioni del pari/matrici CCM, le comunicazioni degli iniziati CMM con i dispositivi a distanza con le richieste di comunicazioni di programma della scala di applicazione.

Lo stato del modulo IC697CMM711 è osservabile via tre LED. L'attività delle porte seriali è identificata in porto 1 LED ed in porto 2 LED. Il LED superiore lampeggierà quando il modulo è alimentato su ed i sistemi diagnostici sono completati una volta efficacemente, il LED superiore rimarranno Lit. Il LED superiore identificherà sempre lo stato del modulo.

Circa IC697CMM711

Il modulo IC697CMM711 da GE Fanuc è un modulo industriale del coprocessore di comunicazioni, anche conosciuto come un CCM. Fa parte della serie di prodotti di serie 90-70 di GE Fanuc dei controllori logici programmabili o componenti ed accessori dello SpA. I protocolli di comunicazione che il modulo del coprocessore di comunicazione IC697CMM711 può sostenere sono il padrone, lo schiavo ed i protocolli peer-to-peer di CCM, il padrone e lo schiavo SNP e protocolli di SNPX ed il protocollo di comunicazione dello schiavo RTU Modbus. Il modulo viene con 1 scanalatura e un pulsante per risistemare. Non ha bisogno di una batteria. Il modulo IC697CMM711 non ha bisogno dei saltatori o dei commutatori per la configurazione. Invece, può essere configurato con il metodo morbido di configurazione del commutatore. Questo modulo del coprocessore di comunicazioni viene con 2 porte seriali che possono essere porte seriali RS-232 o RS-422/RS-485.

Il modulo del coprocessore di comunicazioni IC697CMM711 di serie 90-70 di GE Fanuc utilizza un microprocessore 80C186 che funziona ad un tasso di 12 megahertz. È possibile installare più di 1 modulo del coprocessore di comunicazioni in un singolo sistema del controllore logico programmabile per massimizzare le opzioni della comunicazione del sistema del regolatore. Il modulo IC697CMM711 e tutto il altro CCMs nel sistema dello SpA comunicano con il CPU del PLC attraverso la superficie posteriore. Ci sono 3 LED su questo modulo. Uno del LED mostra lo stato attuale del modulo mentre l'altra manifestazione di 2 LED l'attività delle porte seriali del modulo 2. Il porto LED è identificato come il porto 1 LED ed il porto 2 LED. Questo modulo è fatto per essere installato in uno scaffale e dovrebbe essere installato soltanto quando il potere dello scaffale è staccato.

Caratteristiche tecniche

Caratteristiche tecniche per IC697CMM711
