GE FANUC IC697CHS791, 9-Slot, scaffale dello SpA di Front Mount, configurazioni dell'ingresso/uscita

GE FANUC IC697CHS791, 9-slot, portacomandi montato anteriore, configurazioni I/O

Descrizione del prodotto

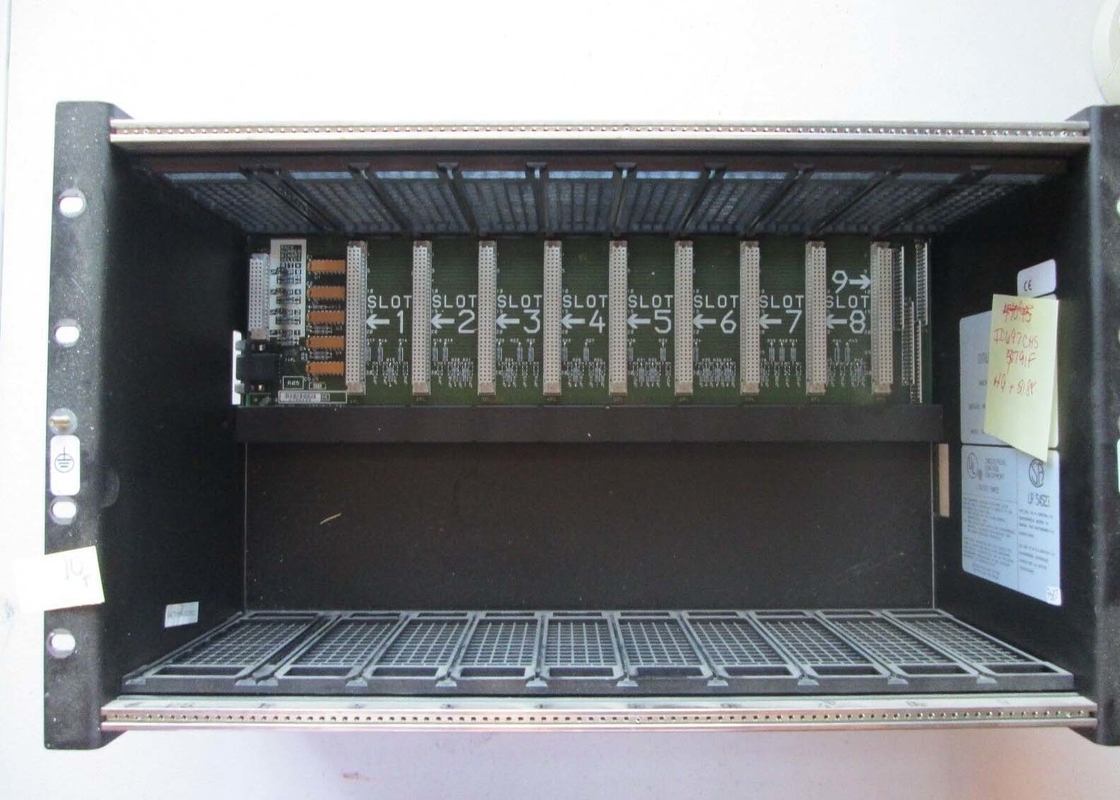

L'IC697CHS791 è un rack PLC a 9 slot della serie GE Fanuc.Il rack IC697CHS791 è montato in un rack standard da 19. Questo rack è progettato per l'uso delle configurazioni CPU e I/O. Tutti gli slot sul rack IC697CHS791 sono di 1,6 ′′ di larghezza, ad eccezione dello slot di alimentazione, che è di 2,4 ′′ di larghezza.Il rack IC697CHS791 è dotato di slot sensing, che è necessario per i moduli di I/O di tipo rack creati per il PLC IC697. I moduli di I/O ad alta densità di tipo rack IC697 sono ospitati nei rack a 9 slot IC697CHS791.I moduli utilizzano una scheda terminale di cablaggioIl gruppo di fili è guidato attraverso la cavità della scheda terminale dove è fornito un chiavistello per fissare i fili all'alloggiamento della scheda terminale.

Nel processo di chiusura meccanica, per evitare lo scambio involontario di un tipo di modulo per un altro, una chiave è progettata per ogni tipo di modulo.la chiave si attaccherà al binario centrale del rack dove rimarrà una volta rimosso il modulo. Gli slot del rack sono progettati per il tipo di modulo corretto da inserire in tale slot. Se il modulo deve essere spostato in un'altra posizione nel rack, la chiave può essere rimossa spingendo verso l'alto.Questo rilascerà il lucchetto.Quando ci sono diversi rack in un sistema, tutti i rack ricevono un numero compreso tra 0-7 con il rack CPU sempre pari a 0.Quattro saltatori binari programmati situati sul piano posteriore del rack IC697CHS791 sono il punto derivato per la determinazione del PLC dei numeri per ciascun rack.

Su IC697CHS791

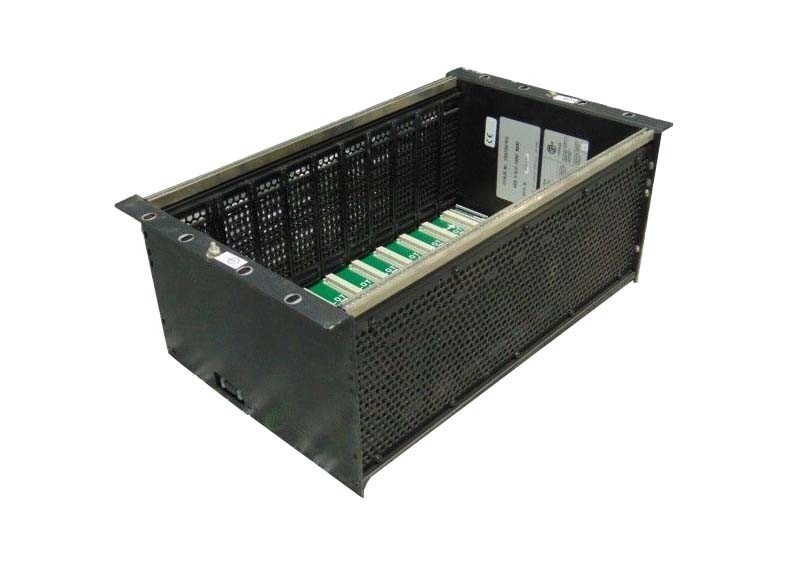

Il rack GE Fanuc IC697CHS791 è un rack standard a 9 slot che è montato davanti.Lo scopo del rack IC697CHS791 a 9 slot è quello di essere parte della base di un controller logico programmabile o di un sistema PLC e di ospitare fino a 9 moduli PLC alla volta. Le dimensioni del rack IC697CHS791 sono di 11,15 x 19 x 7,5 pollici. Questo rack è progettato per essere montato nella parte anteriore su un altro rack standard di 19 pollici o 480 millimetri,e normalmente non ha bisogno di avere un ventilatore installato per raffreddarlo. Il rack IC697CHS791 può essere utilizzato in qualsiasi configurazione di I/O e CPU PLC serie 90-70 e accetta tutti i tipi di moduli PLC IC697 della serie 90-70 GE.

Sul rack standard GE IC697CHS791 a 9 slot, c'è un connettore di alimentazione situato a sinistra di tutti gli slot del modulo in cui è collegato il modulo di alimentazione del rack.L'alimentazione può essere di tipo CA o CCQuesto rack può anche essere collegato ad un altro rack e possono condividere una fonte di alimentazione in un setup di applicazione I/O estesa,e questa connessione è possibile con un kit di cavi di espansione di alimentazione GE. Il rack IC697CHS791 a 9 slot necessita di 0,5 Amps di corrente dal bus I/O. I moduli che ospita sono fissati in posizione con chiavetta meccanica.I moduli che sono stati fissati possono essere rimossi se necessario, ma la chiavetta impedisce loro di essere rimossi troppo facilmente, installati nello slot sbagliato, o da essere utilizzati per sostituire il modulo sbagliato.

Specifiche tecniche

Specifiche tecniche per IC697CHS791
