Progettazione del rack

Descrizione del prodotto

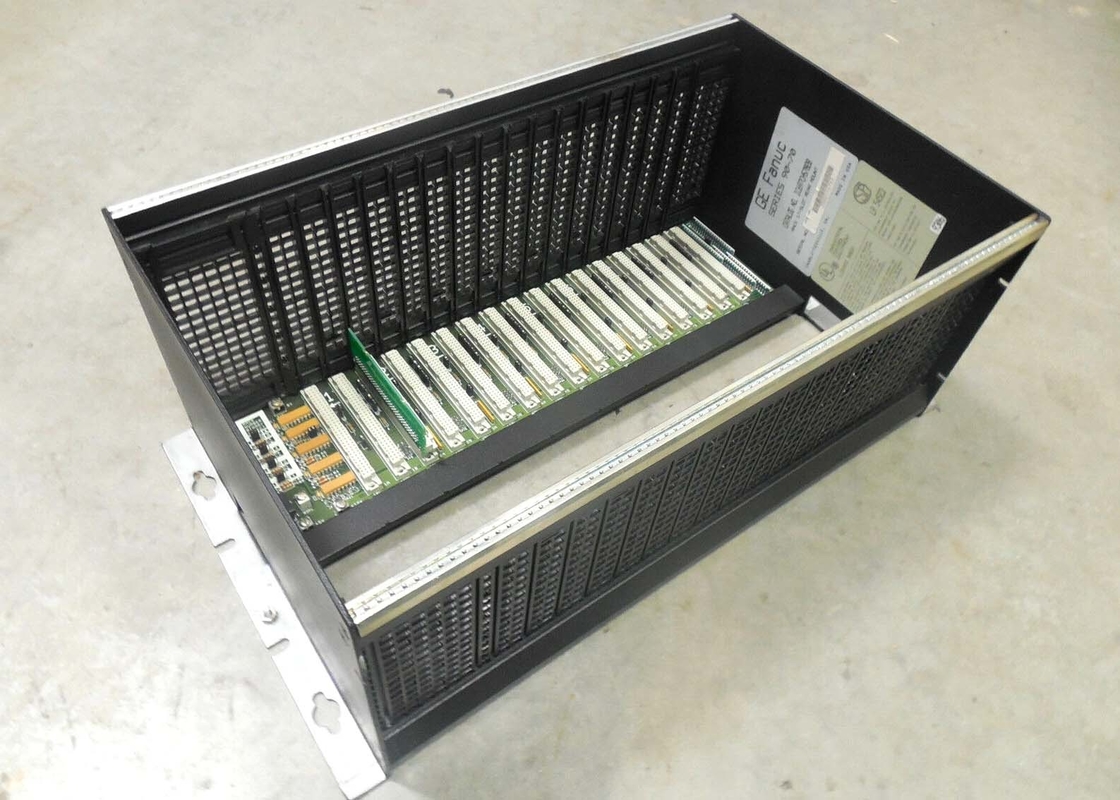

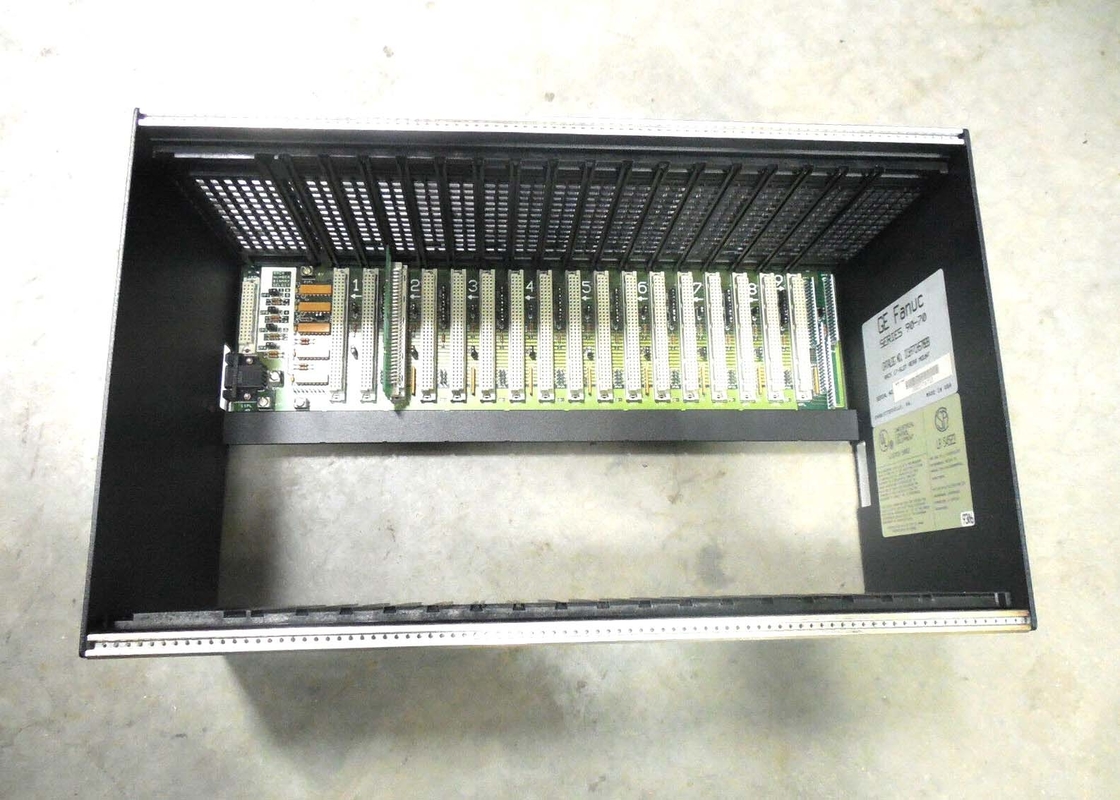

L'IC697CHS782 è un rack integratore VME a 17 slot progettato da GE Fanuc.Il rack è progettato per il controller programmabile IC697 che può essere utilizzato per i moduli VME di terze parti nonché per tutte le configurazioni di CPU e I/O IC697 escluse le applicazioni di ridondanza. Quando si installa il rack IC697CHS782, deve essere lasciato uno spazio adeguato intorno al rack per consentire il processo di raffreddamento del modulo..

I rack IC697CHS782 ospitano moduli I/O ad alta densità IC697 e moduli VME, che possono avere modifiche dei metodi di connessione dei dispositivi di campo.C'è una successione di posizioni jumper situate sul backplane che aiutano a fornire flessibilità per i due tipi di moduli da installareI tipi di moduli VME sono in singole slot, mentre i moduli IC697 richiedono due slot.

Il rack IC697CHS782 è montato in un alloggiamento da 10 ̊ destinato ad accettare la presa in corrente AC/DC o può funzionare con una fonte di alimentazione esterna.Un modulo di adattatore di alimentazione è necessario se si utilizza una fonte di alimentazione esternaLe esigenze di potenza per due rack richiedono solo una fonte di alimentazione per molte applicazioni.Il processo a due rack che utilizza un'unica fonte di alimentazione può essere applicato se il secondo rack richiede solo una potenza di +5 volt di 5Sono necessarie interconnessioni fornite con l'uso di un cavo di estensione disponibile su ordinazione.Il cavo di estensione si collega a un connettore di tipo D a 9 pin attraverso un foro sul lato sinistro del rackLa rotaia situata sul fondo del rack è utilizzata per la messa a terra dello scudo del modulo.

Su IC697CHS782

Il rack IC697CHS782 è un rack integratore progettato da GE Fanuc.Il rack può essere integrato con diversi moduli PLC GE IC697Il rack è compatibile con moduli VME di terze parti e può essere integrato con CPU, diverse configurazioni I/O e altri dispositivi e applicazioni.L'integratore funziona con i connettori backplane che sono posizionati sul 0Il rack può consentire più operazioni con una sola unità di alimentazione. Ha la capacità di eseguire facilmente configurazioni ad alta corrente.Il rack IC697CHS782 supporta un gruppo di ventilatori opzionale che può essere utilizzato per moduli ad alta potenza.

Il montaggio del rack integratore IC697CHS782 deve lasciare spazio sufficiente per il flusso d'aria per il raffreddamento del dispositivo.Questo metodo di raffreddamento è noto come raffreddamento convezionaleLe esigenze di montaggio sono determinate dall'applicazione e dal rack ordinato.Gli operatori devono utilizzare correttamente le flange di montaggio che svolgono un ruolo importante nell'installazione e nella sostituzione del rack.. Per configurare il rack IC697CHS782, è necessario un paio di jumper sul piano posteriore del rack. Questi jumper aggiungono flessibilità all'installazione del modulo.Il rack integratore VME può accettare prese AC/DC e funzionare facilmente con un alimentatore esternoIl rack IC697CHS782 utilizza il binario inferiore per la messa a terra dello scudo.L'intervallo di temperatura di funzionamento ambientale deve corrispondere all'intervallo di temperatura specificato del dispositivo.
