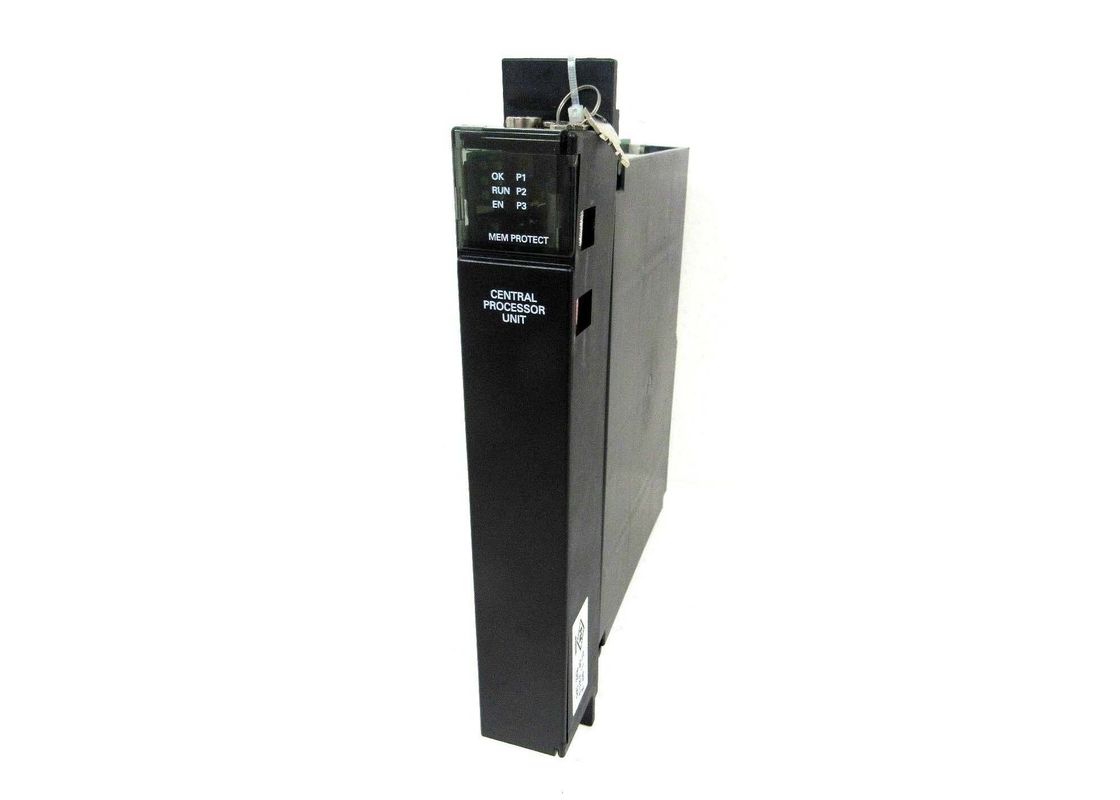

IC697CGR935 GE FANUC Modulo di controllo a uno slot CPU a slot singolo

IC697CGR935 GE FANUC Modulo di controllo a uno slot CPU a slot singolo

Descrizione del prodotto

Il modulo IC697CGR935 è un controller a uno slot della serie GE Fanuc, che consente i calcoli del punto fluttuante obbligatori per le applicazioni di ridondanza della CPU. Il modulo IC697CGR935 nel sistema ridondante viene utilizzato come controller. Esistono due metodi di controllo da tenere presente quando si utilizza l'IC697CGR935. Nel processo GHS in ogni PLC sincronizzato vengono utilizzate più reti bus singole con un controllore ridondante. Quando si utilizza il processo GDB, vengono utilizzate più reti I/O con bus singoli o doppi in ciascun PLC sincronizzato. Ciascun metodo di controllo può essere facilmente attivato e utilizzato senza difficoltà. Nel modulo IC697CGR935, la scheda di memoria fornisce dati e la memoria di programma è inclusa nel modulo. L'IC697CGR935 può essere azionato in remoto o tramite l'interruttore RUN/STOP a tre posizioni. Sulla parte anteriore del modulo sono posizionati i LED che specificano lo stato della CPU.

L'installazione del modulo IC97CGR935 non deve essere tentata senza fare riferimento al manuale di installazione del controller programmabile appropriato e di ridondanza della CPU Hot Standby. La batteria deve essere collegata a uno dei connettori della batteria del modulo. L'interruttore a chiave deve essere posizionato su MEMORY PROTECT OFF e il rack non deve essere alimentato. Una volta installato il modulo nello slot 1 del rack 0, l'alimentazione viene attivata. Il LED superiore dovrebbe lampeggiare indicando che il modulo IC697CGR935 è acceso. Una volta completata efficacemente la diagnostica, il LED in alto a sinistra rimane acceso mentre il secondo e il terzo LED saranno spenti. Il LED MEMORY PROTECT, che è il quarto LED, è spento perché l'interruttore a chiave è in posizione OFF. La programmazione per la CPU è ora pronta. La CPU può essere programmata indipendentemente dal posizionamento della chiave. Una volta confermato il programma, l'interruttore a levetta può essere posizionato nella modalità operativa appropriata.

Specifiche tecniche

Informazioni tecniche

SpeCSeioCUNTioSUS
