Descrizione di prodotto

Il IC697BEM713 è un modulo di trasmettitore del bus (BTM) dalla serie 90-70 manifatturiero da GE Fanuc. Il modulo IC697BEM713 permette l'espansione dallo scaffale principale del CPU quando il sistema richiede i moduli supplementari (fino a sette scaffali aggiunti dello SpA IC697). La funzione di programmazione di parallelo di rendimento elevato è una caratteristica importante. Ulteriormente, questo BTM è facile da configurare e non richiede l'uso dei DIP switch.

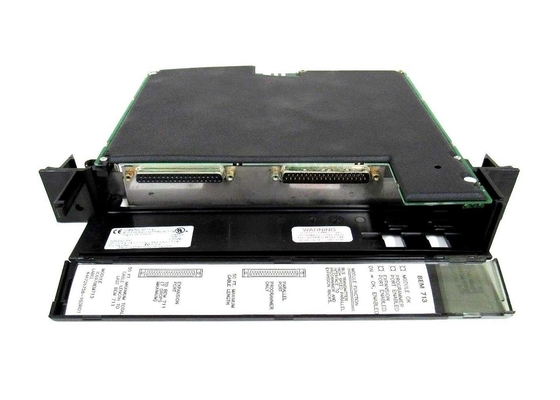

Il modulo IC697BEM713 risiede in una singola scanalatura ed ha due connettori, un connettore superiore per l'attaccattura al dispositivo di programmazione e un connettore inferiore, che è per una disposizione margherita-incatenata via BRMs agli scaffali di espansione. Il modulo di trasmettitore del bus dovrebbe essere configurato facendo uso della funzione di programmazione di configurazione di software di Windows o di MS-DOS.

Stato LED (3) allarme l'utente alle edizioni con il porto e/o il modulo. L'APPROVAZIONE LED del MODULO superiore mostrerà SOPRA quando il software del CPU completa la configurazione di BTM ed ha votato ogni scaffale di espansione di sistema. Emetterà FUORI DA quando o se queste circostanze non sono riempite. Il programmatore medio Port Enabled LED può lampeggiare o mostrare SOPRA per indicare il programmatore e lo SpA stanno comunicando. Emetterà FUORI DA quando non stanno comunicando. L'espansione inferiore LED permesso a porto indica lo stato del bus di espansione. Questo LED può lampeggiare SOPRA quando il BTM sta comunicando con i moduli di ricevitore del bus o FUORI se non sono.

Nell'installare il IC697BEM713, l'utente dovrebbe avere il manuale appropriato del regolatore del programmatore per riferimento. Il potere deve essere FUORI prima dell'inizio. Una volta che il modulo è installato nello scaffale principale del CPU, il potere può essere risultato. È importante da notare, tuttavia, che il modulo non può essere installato in scanalatura 1. Deve essere installato a destra di tutti i moduli di fonte di interruzione IC697.

Circa IC697BEM713

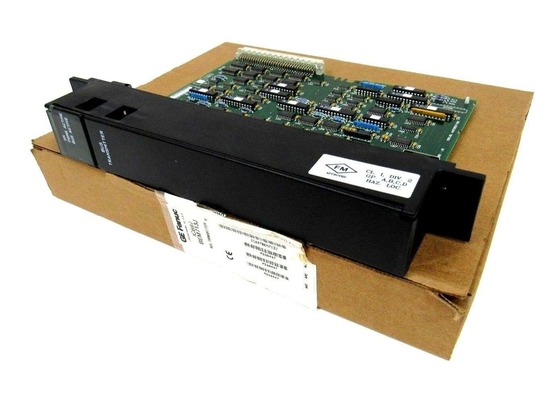

Il modulo di GE Fanuc IC697BEM713 è un modulo di trasmettitore del bus dalla serie 90-70. Permette le espansioni dallo scaffale principale quando i moduli supplementari sono richiesti nel sistema. Il modulo IC697BEM713 tiene conto espansione scaffali supplementari ai sette di uno SpA IC697. Il modulo IC697BEM713 inoltre fornisce un'interfaccia parallela che può essere usata da un dispositivo di programmazione. Il modulo IC697BEM713 occupa una scanalatura nello scaffale. Ci sono 2 connettori sul modulo IC697BEM713: il connettore sulla cima è fornito per collegare mediante interfaccia ad un dispositivo di programmazione ed il connettore sul fondo tiene conto la configurazione del collegamento a margherita agli scaffali di espansione tramite i moduli di ricevitore del bus. I moduli IC697BEM713 richiede 5 volt di tensione di CC dalla superficie posteriore del sistema e traccia 1,4 amp della corrente.

Le specifiche per l'interfaccia del programmatore comprendono un tasso di dati di 500 kilobyti al secondo e di lunghezza di cavo di sostegno massima di 50 piedi. Le specifiche per l'interfaccia di espansione inoltre comprendono tasso di 500 un kilobyte-per-secondo dati e una lunghezza di cavo massima di 50 piedi. Il modulo IC697BEM713 può essere installato in tutta la scanalatura nello scaffale principale eccetto nella scanalatura 1 che è riservata per il CPU. Il potere dello scaffale dovrebbe essere spento prima dell'installazione del modulo e può essere acceso dopo che il modulo è installato nello scaffale. Tre LED verdi sono forniti sul modulo per la visualizzazione delle informazioni di stato. Il LED superiore accende quando il software del CPU completa la configurazione inizia ciclo del modulo IC697BEM713 ed ha votato tutti gli scaffali di espansione nel sistema. Il fondo LED visualizza lo stato del bus di espansione. Il LED medio è sopra o lampeggiando quando lo SpA ed il programmatore stanno comunicando.
