Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | GE Fanuc | Modello: | IC697ALG320 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | Modulo di uscita analogica |
| Numero di uscite: | 4 Prodotti | Gamma dell'uscita di tensione: | -10 a +10 Volt |
| Intervallo di uscita corrente: | da 0 a 22,2 milliamperi | Tasso di conversione: | spettrografia di massa 2 |
| Evidenziare: | modulo di uscita di logica negativa di CC 24v,Servo modulo di PLCs Digital,5V CC Digital io modulo della O |
||

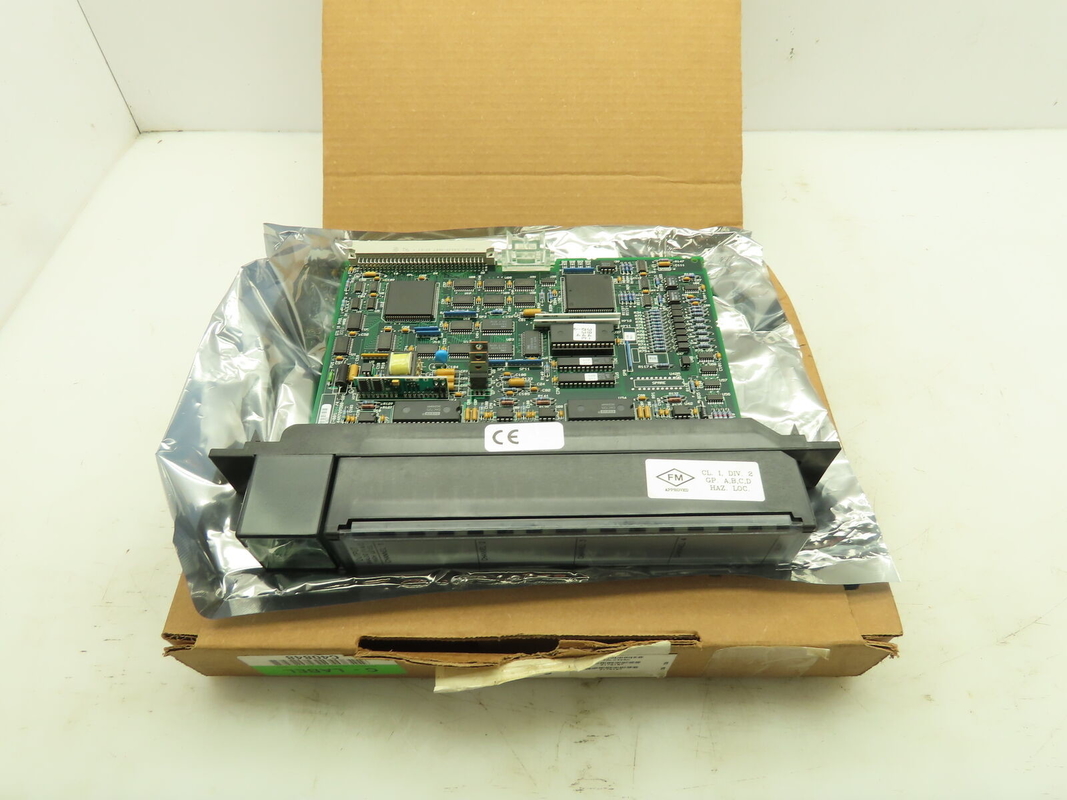

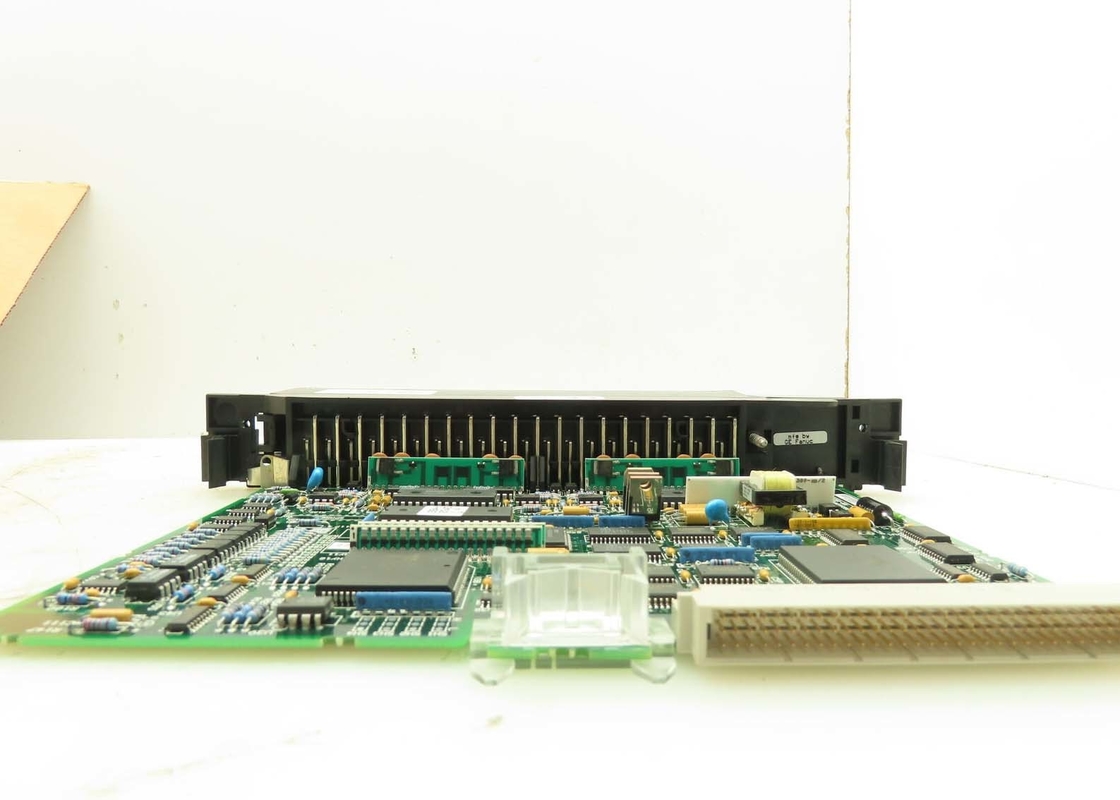

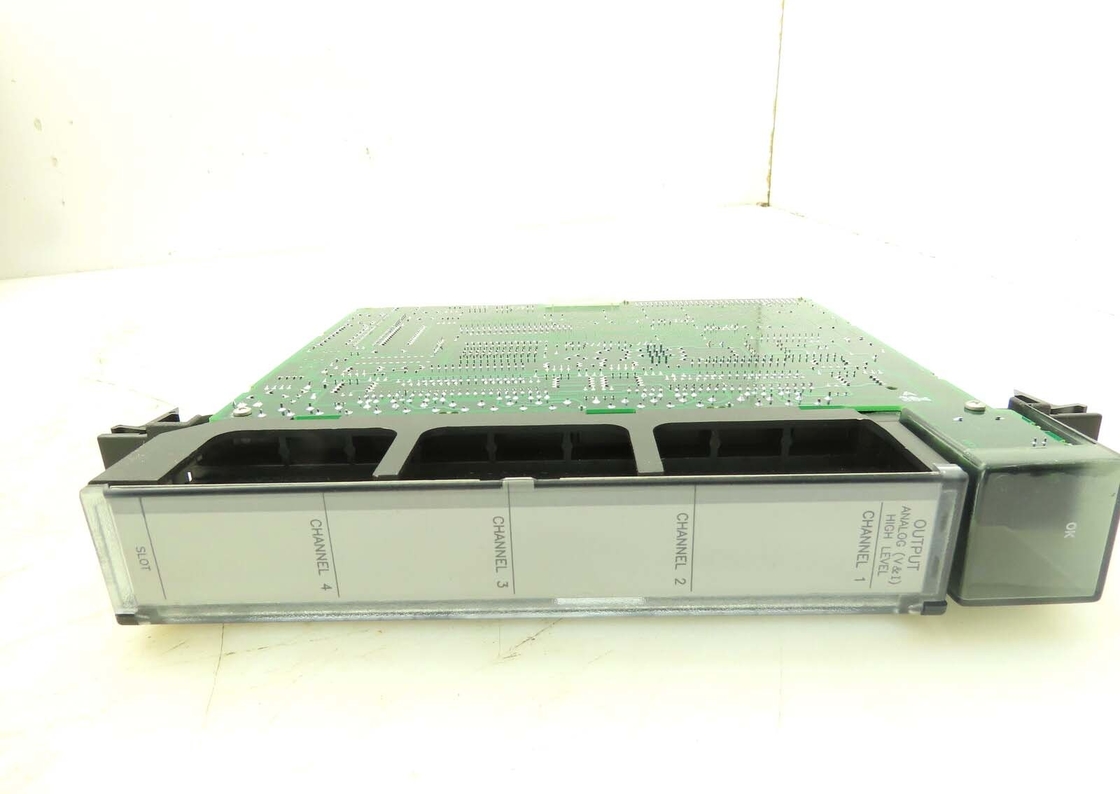

L'IC697ALG320 è un modulo di uscita analogico di alto livello e è pienamente compatibile con i moduli della serie 90-30 di GE.e il modulo di uscita ha quattro uscite configurate individualmente per corrente o tensioneInoltre, il modulo fornisce uscite bipolari o unipolari. Il sistema di uscita analogico IC697ALG320 fornisce 0 a 22.5 milliampere di segnali di circuito di corrente con scalabilità individuale per ogni canale di uscitaQuesto particolare sistema di uscita ha un tasso di aggiornamento veloce e non richiede jumper o switch DIP per la configurazione.La configurazione dell'IC697ALG è semplice utilizzando il software di programmazione MS-DOS o Windows.
L'uscita analogica di alto livello per il PLC accetta dati digitali dalla CPU o da altri controller accedendo al backplane del PLC.L'uscita viene quindi convertita da un convertitore D/A in uscite analogiche fino a dieci voltIl convertitore di base offre 16 bit di risoluzione con 14 bit di monotonia.le uscite sono isolate dal piano posteriore in modo da essere protette da condizioni di stato stazionario o di sovratensione transitorioMentre si prevede che questo sistema analogo abbia carichi di uscita che saranno fluttuanti o legati allo stesso potenziale, è progettato per consentire fino a 0.5 differenza di tensione di conformità VDC tra le usciteQuesto impedisce correnti di circuito di terra o errori. Inoltre, le uscite funzioneranno correttamente in presenza di una grande quantità di rumore ad alta frequenza se necessario.
Per collegare il modulo IC697ALG320 ai dispositivi dell'utente, utilizzare i terminali a vite sul blocco di connettore rimovibile 40 che è montato sulla parte anteriore del modulo.Tutte le connessioni di campo devono essere cablate alla scheda terminale I/O di buona qualità, cavo di strumentazione blindato torto.
| Intervallo di uscita di tensione: | -10 a +10 volt |
| Intervallo di uscita corrente: | 0.0 a 22.2 mA (default da 4 a 20 mA) |
| Calibrazione: | Impostazione di fabbrica a 10 volt +/- 2mV |
| Numero di uscite: | 4 uscite |
| Tipo di modulo: | Modulo di uscita analogico |
| Potenza: | + 5 volt@ 1,66A, 150mA di corrente continua |
| Intervalli di uscita: | Voltaggio:¥10 volt a+10volts (default) corrente:0.0 mA a 22.5 mA (4 a 20 mA predefinito) |
| Risoluzione: |
16 bit con monotonia a 14 bit 312.5 microvolts per passo LSB a tensione 0.5 microamperi per LSB passo su 4 a 20 Non mancante codici - Si ', si '. 16 bit su tensione. Non mancano codici superiori a 15 bit. Nota: Utente scalazione Maggio introdurre degradato granularità in tensione di uscita a seconda su Il scalazione fattori utilizzato. |
|
Accuratezza: Calibrazione Calibrazione del campo non possibile Errori massimi Coefficiente di temperatura di linearità |
Voltaggio: impostato in fabbrica a piena scala = 10 volt- Sì.2Corrente: impostata in fabbrica a 4,0 mA- Sì.5■ ■A e 20 mA- Sì.5■ ■A. Full Scale, con tensione laterale di campo di 24,0 VDC. Calibrato fabbrica con calibrazione dati immagazzinato in EEPROMLa memoria. a 25 annioC (77oF) - Sì.00,02% della scala completa su tutto il range da negativo a positivo. Voltaggio:- Sì.25 ppm peroCcorrente tipica:- Sì.50 ppm peroC tipica |
|
Output caricamento: Voltaggio:
Correntet: |
R: minimo = 2000 ohm C: massimo = 1000 picofaradi R: fino a 800 ohm C: massimo = 1,0 microfarad L: massimo = 250 millihenrys |
| tL'output di corrente deve essere monitorato per la stabilità con cambiamenti di passaggio utilizzando carichi induttivi.e C che non sarà stabile e richiederà capacità aggiuntiva sui terminali di uscita corrente a mantenere uscita stabilità con induttivo carichi (come mostrato in (fig. seguente). | |
| Corto circuito: | Voltaggio - e corrente Fonti di produzione Will... maniglia a) continuo corto circuito senza danno - e Will... ritorno a Il corretto uscita (output) quando è breve) quando Il corto è rimosso. |
| ConversionRate: |
I risultati sono aggiornati sequenzialmente approssimativamente ogni 20,0 millisecondi (massimo) per tutti e quattro i canali. |
