Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | GE Fanuc | Modello: | IC697ALG230 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | Modulo di conversione di base |
| Input: | 8 Input differenziali | Gamma dell'input di tensione: | -10 a +10V |
| Gamma corrente dell'input: | 4 a 20ma | Tasso di aggiornamento: | 20,4-2,8 ms |
| Evidenziare: | Modulo basso del convertitore dei DIP switch,modulo basso del convertitore 20mA,GE FANUC IC697ALG230 |
||

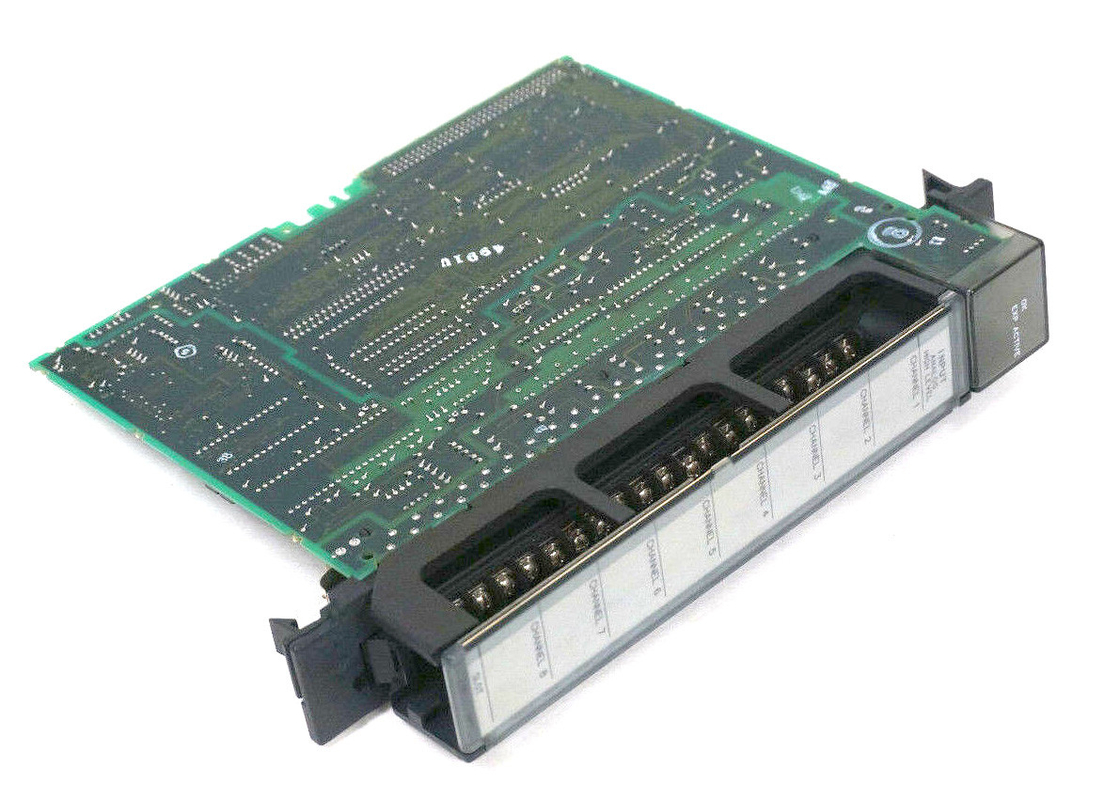

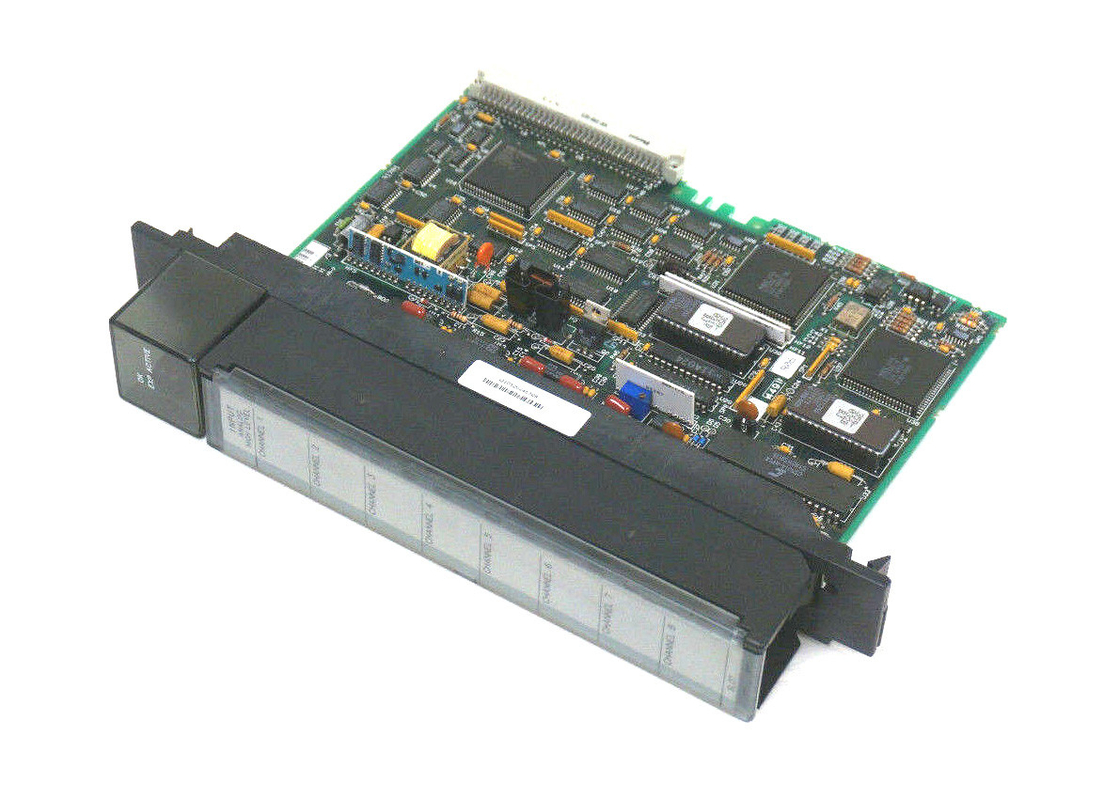

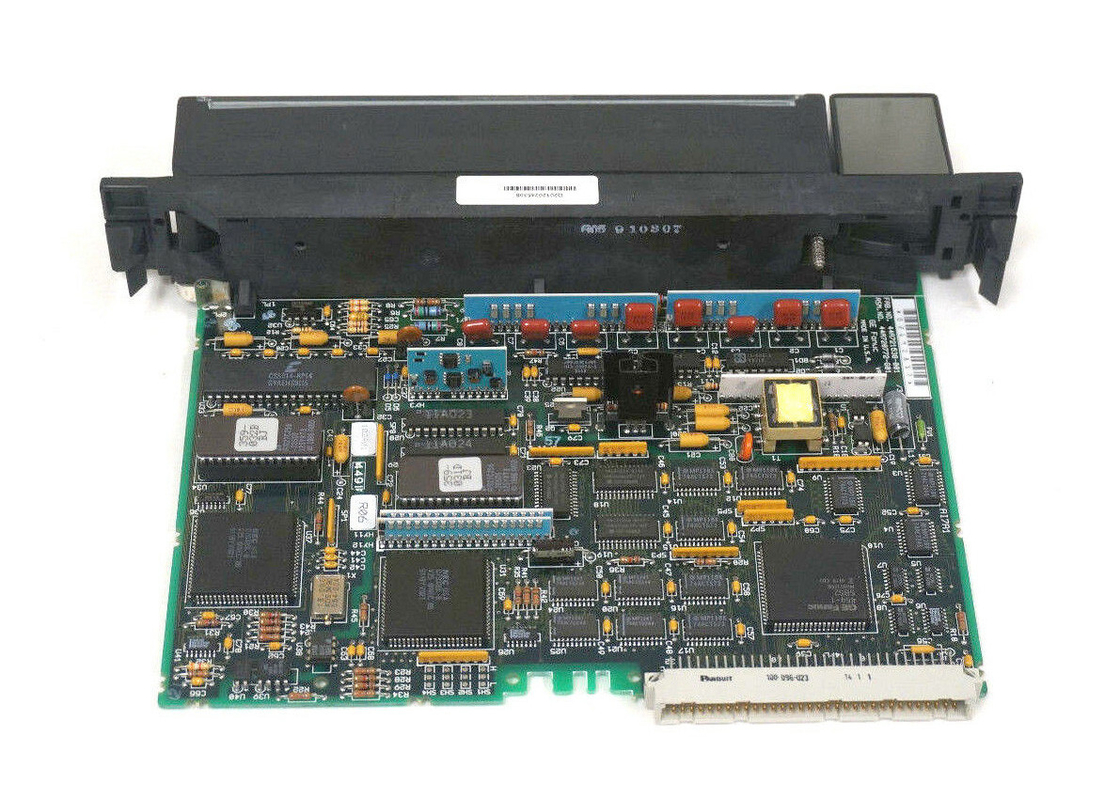

IC697ALG230 è un modulo di conversione di base che può essere abbinato a un modulo di espansione di corrente della serie 90-30 GE. Il sottosistema analogico completo comprende il convertitore di base e i moduli di espansione;Tuttavia, il convertitore di base IC697ALG230 ha otto ingressi differenziali che possono essere configurati individualmente per corrente o tensione.Il convertitore di base accetta entrate analogiche bipolari o unipolari fino a 10 volt su scala completaInoltre, il convertitore base accetta segnali di circuito di corrente da 4 a 20 milliampere a seconda delle esigenze.Non ci sono saltatori o interruttori DIP da configurare con questa unitàLa configurazione è semplice con funzioni software Windows o MS-DOS.
Il modulo IC697ALG230 converte gli input in formato digitale per l'uso della CPU o per altri controller che accedono agli input analogici attraverso il backplane VME.e il convertitore di base è a risoluzione di 14 bitUn'eccessiva tecnica di campionamento e di mediazione può migliorare ulteriormente questa risoluzione.Percentuale di riferimenti AI attraverso gli ingressi analogici utilizzati nel controller programmabileOgni canale di input è impostato per utilizzare una parola di memoria AI a 16 bit.La configurazione viene completata mediante l'uso della funzione di configurazione del software MS-DOS o WindowsInoltre, il cablaggio di campo è realizzato per una scheda terminale rimovibile.I riferimenti I/O sono configurabili dall'utente, eliminando la necessità di jumper o interruttori DIP.
| Intervallo di ingresso di tensione: | -10 a +10 volt |
| Intervallo di ingresso corrente: | da 4 a 20 mA |
| Calibrazione: | Impostazione di fabbrica a 10 volt +/- 2mV |
| Numero di input: | 8 input differenziali |
| Tipo di modulo: | Convertitore di base |
| Potenza: | + 5 volt |
| Intervalli di input: | Voltaggio: da 10 a + 10 volt Corrente: da 4 a 20 milliamperi |
| Risoluzione: | Scalazione predefinita (16 bit) 312,5 microvolts per passo LSB a tensione 0,5 microampere per passo LSB a 4 a 20 mA Nessun codice mancante di oltre 16 bit sulla tensione Nessun codice mancante di oltre 14 bit sulla corrente NOTA:La scalazione dell'utente può introdurre codici saltati nei 2 o 3 bit inferiori a seconda dei fattori utilizzati. |
| Accuratezza: calibrazione |
Impostazione di fabbrica a scala completa = 10 volt ± 2 millivolt sul modulo del convertitore di base.05% della scala completa, ± 0,1% del valore di tensione di espansione, ± 0,03% del valore totale, ± 0,02% del valore di corrente di espansione, ± 0,07% della scala completa, ± 0,1% del valore |
| Convertitore di base | Autocalibrazione continua per valori di scala completa zero e positiva (prima della scalazione da parte dell'utente).Un trimpot sul convertitore di base regola il valore della scala completa all'ingresso 10VPer... In questo caso, il sistema di controllo delle emissioni di carbonio può essere riattivato per compensare l'invecchiamento del prodotto. di riferimento. |
| Accuratezza: linearità | ± 0,02% della scala completa su tutto il range da negativo a positivo. |
| Coefficiente di temperatura | ±5 PPM per °C tipica ±15 PPM per °C massima, tensione ±30 PPM per °C massima, corrente |
| Impedenza di ingresso: | Input di tensione: superiore a 10 megohm a impedenza CA continua, 20K ohm in serie con condensatore di 0,47 mfd. Input di corrente: 250 ohm, shunt di precisione dello 0,1% |
| Rifiuto comune: | Intervallo di tensione - L'ingresso del segnale di picco deve essere compreso tra +13 e ¢13 volt rispetto al terminale ANLGCOM. |
| Sensibilità: | La risposta ai segnali di modalità comune entro i limiti sopra indicati è in genere di 70 dB CMRR, corrispondente a una lettura a scala completa dello 0,02% per un ingresso di 0 V a 10 volt di modalità comune.Segnali di ingresso continui al di là del range di modalità comune possono provocare conversioni anormali senza causare allarmi. |
| Intercettazione: | Gli ingressi ad alta velocità sul modulo di Base Converter possono mostrare una certa interazione tra canali adiacenti.04% della differenza tra il livello di input interessato e quello del canale adiacenteL'effetto può essere ridotto al minimo organizzando gli input con livelli simili su canali adiacenti. |
| Tasso di conversione: |
Gli input del convertitore di base vengono aggiornati sequenzialmente circa ogni 2,4 ms a 2,8 ms (massimo) per tutti e 8 i canali.Tempo tra gli aggiornamenti dell'espander = 44.8 x N ms (N = numero di moduli di espansione presenti). |
| Tempo di risposta: |
Ogni ingresso ha un filtro a basso passaggio con un taglio di 100 radiani/secondo (0,01 secondo).Un campione e mantenere la risoluzione completaI tempi di regolazione, con le precisioni specificate, per un ingresso passo da zero a scala completa sono i seguenti: 50,0% 30 millisecondi 10,0% 42 millisecondi 00,5% 51 millisecondi 00,1% 67 millisecondi |
| Protezione dell'input: | Input isolati dal backplane VME - ma non tra canali di ingresso. |
| Impulso: | Gli ingressi normalmente non influenzati da un picco di ondata di anello smorzato in modalità comune fino a 1000 volt; picchi in modalità comune o trasversale fino a 2500 volt non causano danni,ma può causare dati sbagliati occasionali se si verificano coincidentemente con la conversione del canale interessato. |
| Supertensione continua: |
Gli ingressi sopravvivono al guasto in modalità comune o in modalità normale a 120 VAC o 125 VDC per almeno 1 minuto. Danni limitati al solo input interessato. |
| Requisiti di potenza: | |
| Piano posteriore del rack |
+5 volt a 0,8A (4 watt) al massimo per il convertitore di base +5 volt a 0,4A (2 watt) per ciascun modulo di espansione |
| Lato del campo | Non è richiesta alcuna potenza per il modulo; tuttavia, la corrente per gli ingressi da 4 a 20 mA deve essere fornita dall'utente. |
