Singolo asse di GE FANUC IC693APU301 che posiziona la serie 90-30 del modulo

GE FANUC IC693APU301, singolo asse che posiziona modulo, serie 90-30

Descrizione di prodotto

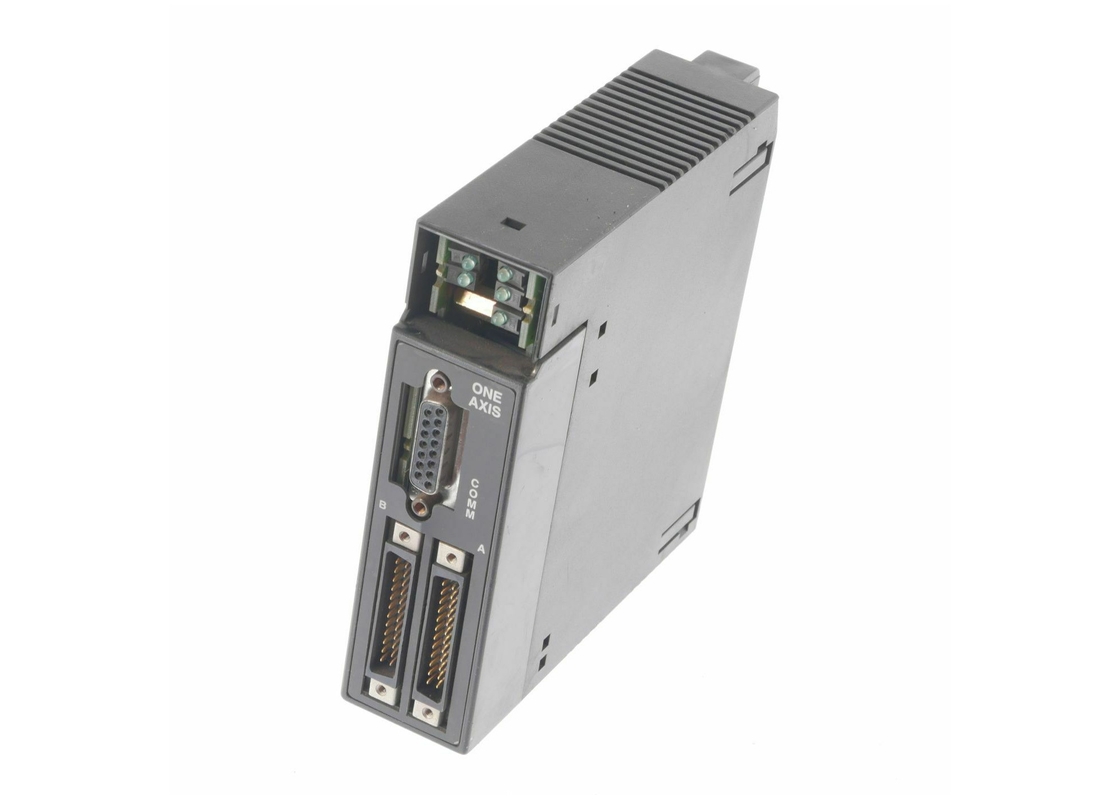

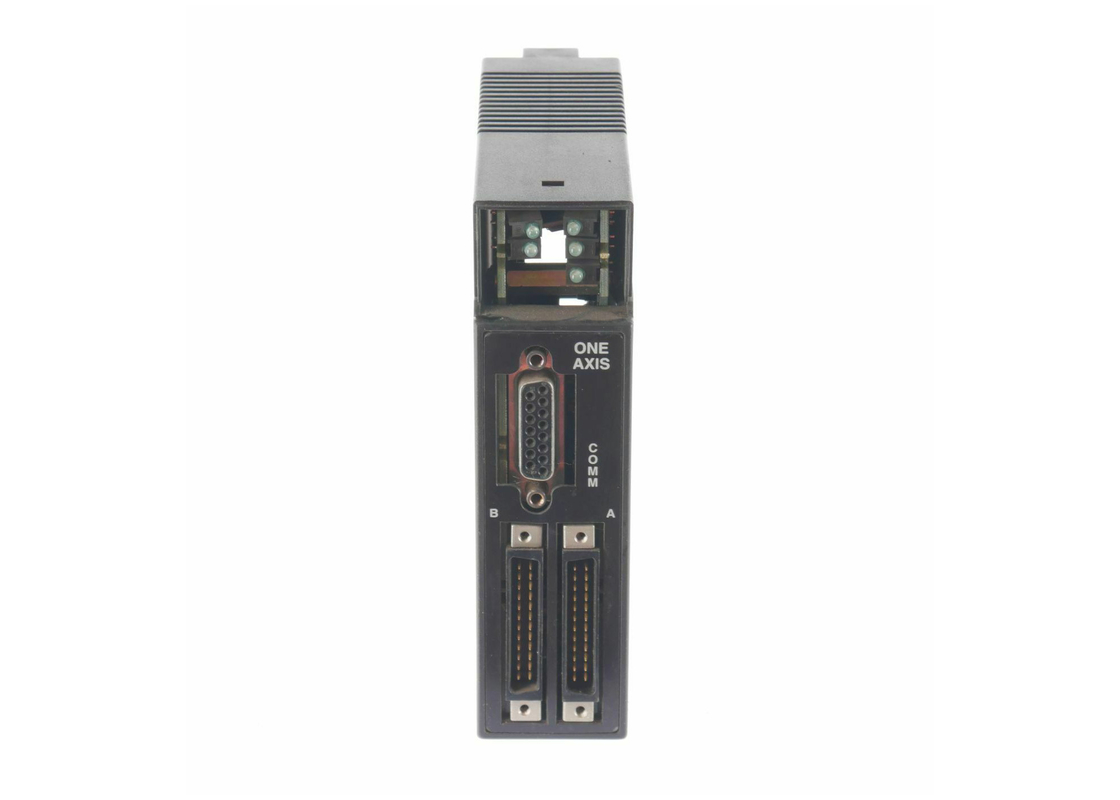

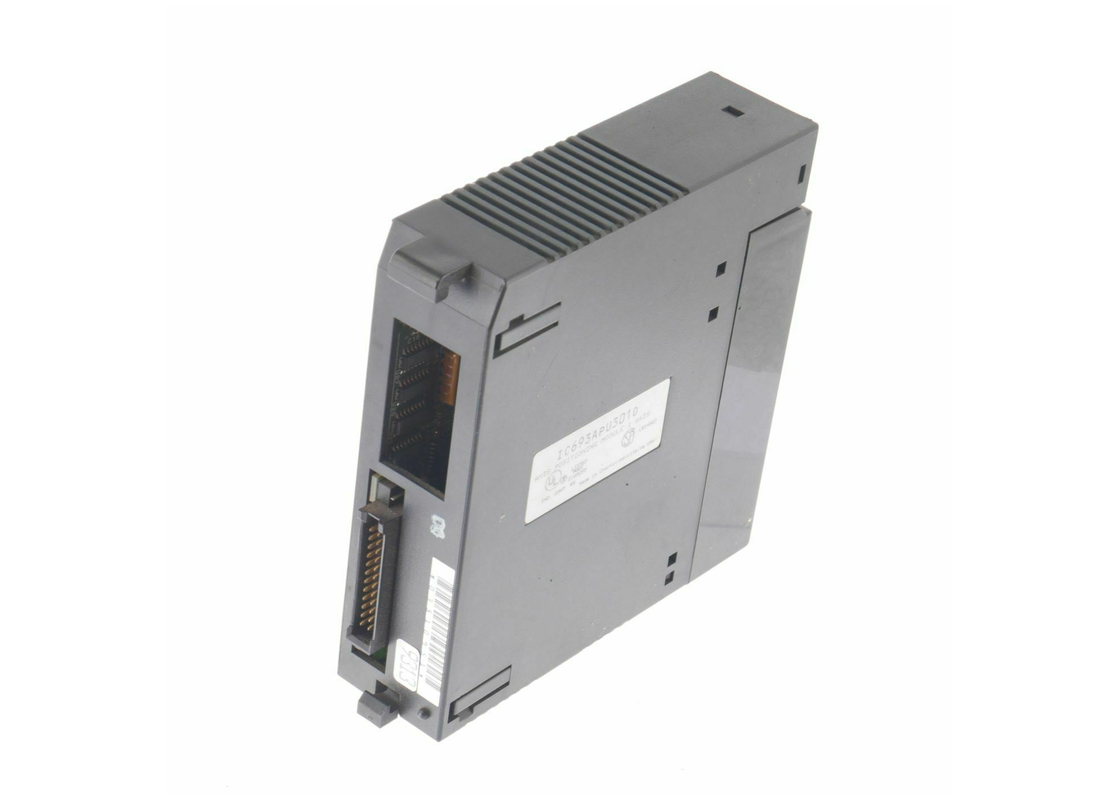

IC693APU301 è un singolo asse che posiziona il modulo (APM) per la serie 90-30 di GE. Il compagno APM di moto è un modulo di controllo semplice da usare, completamente programmabile, intelligente di moto. Creato specificamente per lo SpA di serie 90-30, questo asse che posiziona il modulo lascia il controllo di rendimento elevato della miscela dell'utente dello SpA con logica dello SpA che risolve le funzioni in un singolo sistema combinato. IC693APU301 è configurabile ad una norma o al modo del seguace secondo i bisogni dell'utente. Il modo standard permette all'utente di mescolare il controllo di moto di rendimento elevato con logica dello SpA che risolve le funzioni. Ulteriormente, nel modo del seguace, l'innesto elettronico di rendimento elevato è disponibile per le applicazioni master/slave continue. Qualsiasi opzione l'utente sceglie può essere selezionato facilmente con la configurazione installata con il software appropriato.

Le serie 90-30 e IC693APU301 funzionano insieme come pacchetto integrato di controllo con il APM che tratta tutte le comunicazioni dirette sia all'azionamento che alla macchina. Lo SpA trasferisce automaticamente i dati fra le tavole e il APM. Ulteriormente, lo SpA offre un modo collegare O/I che può controllare e verificare le operazioni all'interno del sistema. Questo APM può essere installato in c'è ne del CPU di serie 90-30, della piastra di base a distanza, o dell'espansione per uso. Per il CPU incastonato, è possibile da aggiungere a tre moduli di APM e per il CPU modulare, fino a otto possono aggiungersi. Ulteriormente, i programmi multipli di moto possono essere creati ed immagazzinati nel APM con il pacchetto di programmi corretto. L'uso del software di VersaPro è raccomandato. La piastra frontale di APM ha due 24 connettori di perno di alta densità per i collegamenti servo. Per fare il cablaggio più facile, ogni collegamento è fatto attraverso un breve blocchetto terminali del cavo con i cavi che consistono dei 24 connettori dell'ingresso/uscita del perno, di un cavo e di un blocchetto terminali di 25 perni di D tipo. I vari corredi del connettore sono disponibili per ordine.

Il modulo IC693APU301 è un modulo diposizionamento che può essere utilizzato per posizionare 1 asse da GE Fanuc. È stato progettato e fabbricato stato nella linea di serie 90-30 di moduli di GE. Il modulo diposizionamento IC693APU301 è completamente programmabile ed è destinato per essere di facile impiego. I servocicli in questo modulo soltanto richiedere 1 millisecondo per aggiornare. Il software che il modulo diposizionamento IC693APU301 usa è il software di VersaPro versioni in 1,1 o in successivamente. Questo modulo è fatto per essere impiegato come componente di un sistema dello SpA di serie 90-30 di GE. I modi operativi che il modulo diposizionamento IC693APU301 può sostenere sono il modo operativo standard ed il modo operativo del seguace. Il modo operativo del seguace può sostenere le applicazioni continue con il suo sistema d'ingranaggi elettronico.

Il modulo diposizionamento IC693APU301 di serie 90-30 di GE Fanuc può trasferire automaticamente i dati a e dallo SpA di serie 90-30 che è installato dentro durante il funzionamento. Questo modulo dovrebbe essere installato nella piastra di base del CPU o in una piastra di base di espansione nello SpA. I CPU di GE di 331 serie possono sostenere fino a 8 moduli diposizionamento come il modulo IC693APU301 in 1 sistema dello SpA e fino a 3 moduli diposizionamento possono essere installati in 1 piastra di base nel sistema. Il modulo diposizionamento IC693APU301 usa la logica per individuare la posizione precisa dell'asse del PLC e per confrontare la sua posizione alla posizione che è richiesta dai comandi o dalla programmazione di un'applicazione. Questo modulo funge da interfaccia fra l'asse che controlla ed il sistema dello SpA.

Caratteristiche tecniche per IC693APU301
