Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | GE Fanuc | Modello: | IC693PWR331 |
|---|---|---|---|
| SERIE: | Serie 90-30 | Tipo di prodotto: | Modulo di alimentazione |
| Tipo di tensione: | CC | Tensione nominale: | 24 volt di CC |
| Tensione di funzionamento: | 38 - 56 volt di CC | Porta seriale: | PORTA RS485 |
| Norme: | CE ed UL | Garanzia: | 1 anno |
| Evidenziare: | 28,8 VCC di capacità elevata di alimentazione elettrica,Alimentazione elettrica di capacità elevata RS485 |
||

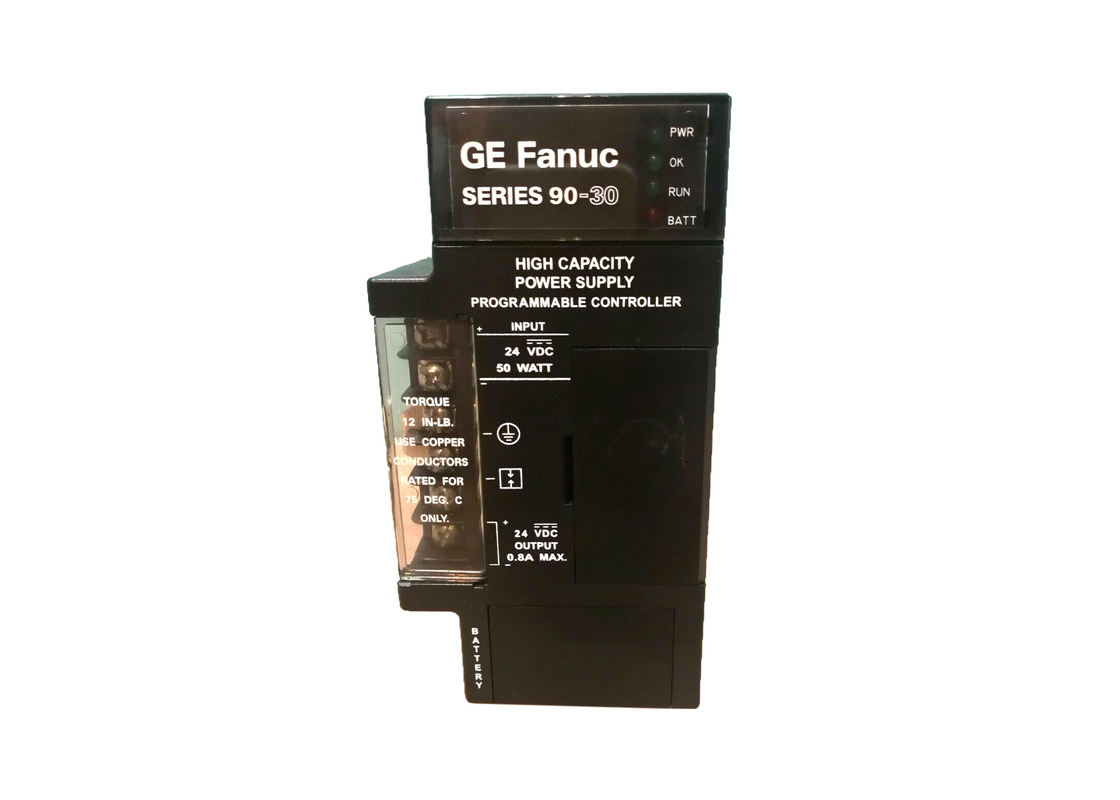

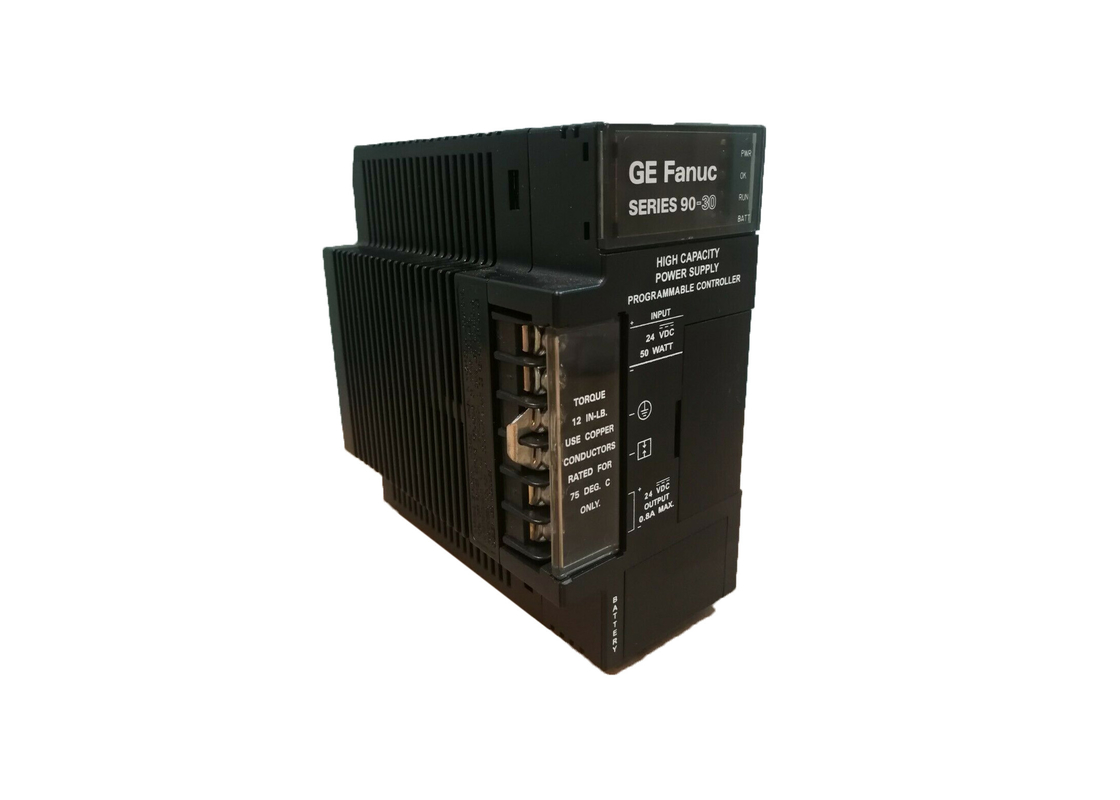

GE Fanuc IC693PWR331 è un'alimentazione elettrica di capacità elevata. Questa unità di serie 90-30 cola l'input di CC. Ha una vasta gamma 30 watt ed è progettata per 24 input nominali di VCC. Se utilizzato nelle applicazioni che richiedono più della capacità corrente di +5V di quanto fornita dal rifornimento standard, l'alimentazione elettrica IC693PWR331 permetterà che tutti e 30 i watt siano consumati dalla sua uscita di +5 V.
L'unità accetta una gamma di tensione in ingresso da 2 VCC a 30 VCC ed è capace del mantenimento di tutte le uscite all'interno delle specifiche con le tensioni in ingresso basse quanto 2 VCC. Che essendo dicendo, l'alimentazione elettrica non inizierà con le tensioni in ingresso iniziali di meno di 8 VCC. Tre uscite differenti sono disponibili da questo rifornimento. Il più piccolo è di +5 VCC dell'uscita. Gli altri due sono di +24 VCC. Uno di questi è output di forza motrice del relè di +24VDC, che fornisce le serie intere 90-30 circuiti del modulo di relè dell'uscita. L'ultimo è isolato +24 VCC. Tipicamente, questo potere è usato internamente da alcuni moduli; tuttavia, può anche assicurare il potere esterno a 24 moduli di input di VCC.
Gli utenti possono calcolare il potere stato necessario per le loro applicazioni ogni volta che usando questa unità. Per cominciare, dovete determinare il carico potenza di uscita totale per ogni singolo modulo nel sistema. Queste specifiche sono disponibili nel manuale dell'installazione per la serie dello SpA IC693. Dopo, moltiplichi il potenza di uscita per 1,5. Ciò vi darà il valore di alimentazione in ingresso di entrata.
Poi, divida l'alimentazione in ingresso di entrata dalla tensione di funzionamento di fonte calcolare il requisito della corrente di ingresso. Quando volete conoscere la corrente di ingresso massima, è meglio da usare la tensione in ingresso misurata più bassa (oppure una buona stima!). Nell'effettuare questo calcolo, prenda in considerazione i requisiti della punta di corrente della partenza. Inoltre si consiglia per permettere un margine di 10-20% di tenere conto le variazioni.
| Tensione nominale nominale | 48 volt di CC |
| Gamma di tensione in ingresso: | 38 - 56 volt di CC |
| Alimentazione in ingresso entrata: | Un potere di 50 W in pieno |
| Capacità di carico: | 30 watt |
| Posizione sulle piastre di base: | Scanalatura di sinistra |
| Comunicazione: | Porta seriale di RS 485 |
|
Gamma di tensione in ingresso di tensione nominale nominale Funzionamento di inizio |
24 VCC
18 - 30 VCC 12 - 30 VCC |
|
Alimentazione in ingresso entrata Afflusso corrente |
50 watt di carico di massimo in pieno * |
| Potenza di uscita |
5 VCC: massimo 30 watt ** 24 relè di VCC: massimo 15 watt 24 VCC hanno isolato: massimo 20 watt NOTA: 30 watt di totale massimo (tutte e tre le uscite) |
| Tensione in uscita |
5 VCC: 5,0 VCC - 5,2 VCC (un termine nominale di 5,1 VCC) 24 relè di VCC: 19,2 - 28,8 VCC 24 VCC hanno isolato: 19,2 VCC - 28,8 VCC |
| Sovratensione protettiva di limiti: Sovracorrente; |
5 VCC di uscita: 6,4 - 7 V 5 VCC di uscita: 7 un massimo |
| Tempo di arresto: | un minimo di 10 spettrografie di massa |
| Norme | Riferisca alla scheda di dati, a GFK-0867B, o alla versione successiva per le norme del prodotto e le specifiche generali. |
