Marchio: | GE Fanuc | Modello: | IC693PWR322 |
---|---|---|---|
Serie: | Serie 90-30 | Tipo di prodotto: | Fornitore di alimentazione standard |
Potenza di uscita: | 30 watt | Tensione nominale di ingresso: | 24 volt di CC |
Intervallo di tensione di ingresso: | 18 - 56 volt di CC | Limite di sovraccarico: | 4 Ampere Pico per 100 millisecondi |
Evidenziare: | 48VDC Digital io modulo della O,24VDC Digital io modulo della O,GE FANUC IC693PWR322 |

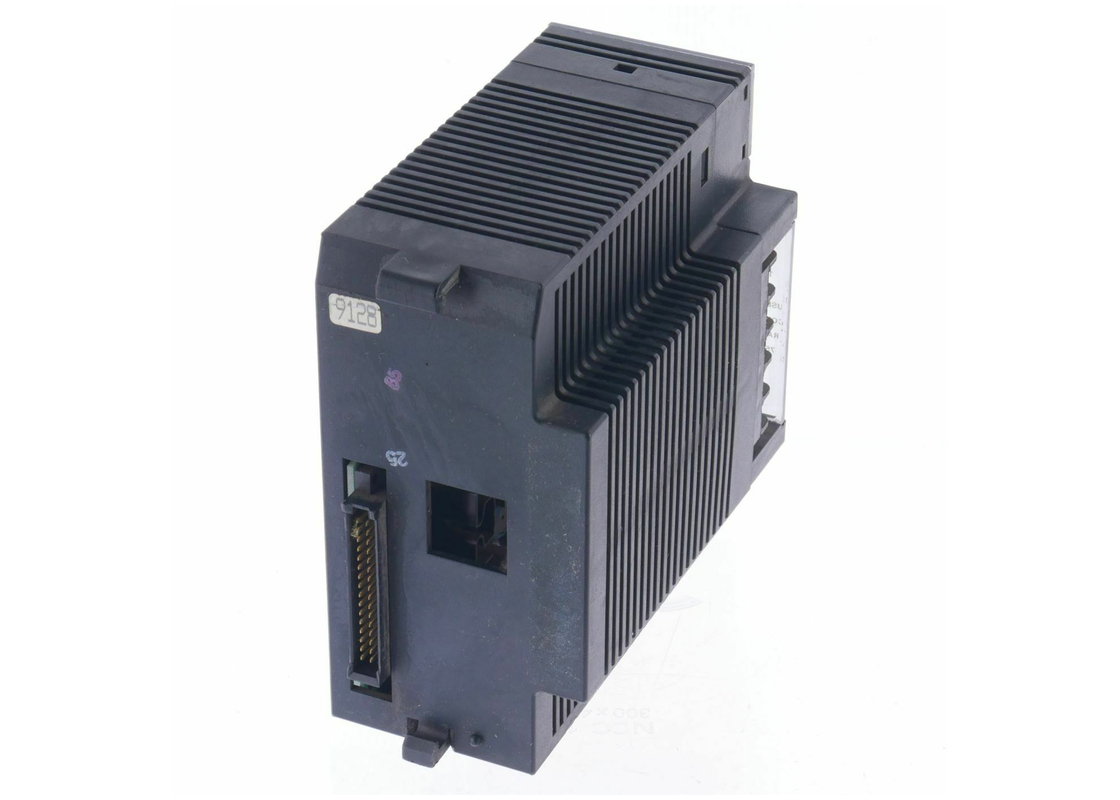

Il GE Fanuc IC693PWR322 è un alimentatore standard 24/48 VDC.L'unità standard, che non include una batteria, è progettata per funzionare con un ingresso nominale di 12 V di corrente continua o 48 V di corrente continua e ha una potenza di uscita di 30 watt.Questa unità può essere montata in uno slot di alimentazione standard attraverso qualsiasi base IC693 PLCSebbene sia in grado di mantenere tutte le uscite (entro le specifiche) con tensioni di ingresso inferiori a 18 VDC, non inizierà con tensioni di ingresso iniziali inferiori a 21 VDC.Questo alimentatore fornisce tre uscite separateSi tratta di uscite di relè +5VDC, +24VDC per i circuiti di alimentazione su qualsiasi modulo di uscita di relè IC693 e +24VDC di potenza isolata per i moduli di ingresso.
Quando si utilizza questa fonte di alimentazione, gli utenti possono calcolare i requisiti di potenza specifici per la loro applicazione.prima di tutto è necessario determinare il carico di uscita totale controllando le specifiche elencate nel manuale di installazione e hardware IC693 PLCQuesto mostrerà le specifiche dei singoli moduli. Il carico totale di uscita deve essere moltiplicato per 1,5 per determinare il valore di potenza di ingresso.Per calcolare il fabbisogno di corrente di ingresso, dividere la potenza di ingresso per la tensione della sorgente di funzionamento.Poiché la tensione della sorgente di funzionamento può variare, è necessario utilizzare la tensione di ingresso più bassa misurata o stimata per determinare la corrente di ingresso massima.consentire di soddisfare i requisiti di corrente di avviamento e di consentire un margine di variazione del 10-20%.
L'alimentazione standard GE Fanuc IC693PWR322 è un'alimentazione standard di 12/48 Volt DC della famiglia di alimentatori standard GE Serie 90-30.Gli alimentatori standard della serie 90-30 della GE non sono dotati di batteria integrata, e a differenza degli alimentatori CA, l'alimentatore IC693PWR322 è progettato per un valore nominale di ingresso di 24 Volt CC o 48 Volt DC.L'alimentatore IC693PWR322 è installato in uno slot riservato a un alimentatore standard su qualsiasi piastra base PLC serie 90-30L'alimentatore standard IC693PWR322 ha una gamma di tensione di ingresso da 18 a 56 Volt DC,e anche se è in grado di mantenere ogni livello di uscita al valore di ingresso più basso possibile di 18 Volt DCCome le sorgenti di alimentazione ad alta capacità della GE, l'alimentazione IC693PWR322 è dotata di 3 livelli di tensione di uscita separati,che sono la tensione di uscita standard +5 Volt DC, la tensione di uscita isolata di 24 volt DC e la tensione di uscita del relè di 24 volt DC.
L'alimentazione standard GE Fanuc Serie 90-30 IC693PWR322 24 Volt DC è utilizzata internamente da alcuni moduli I/O IC693,e può anche essere utilizzato per fornire energia esterna a moduli di ingresso nominali a 24 volt di corrente continua. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageE' dotato anche di una capacità di range automatico che elimina completamente la necessità di saltatori per assegnare i livelli di potenza in entrata.L'alimentatore IC693PWR322 ha una corrente nominale di 4 Ampere e un tempo minimo di fermo di 14 millisecondi.
tensione nominale: | 24 o 48 volt di corrente continua |
Intervallo di tensione di ingresso: | Da 21 a 56 volt di corrente continua |
Potenza di ingresso: | 50 W a piena potenza |
Capacità di carico | 30 Watt |
Posizione su Baseplates: | Scatena più a sinistra |
Comunicazione: | Porta seriale RS 485 |
Intervallo di tensione di ingresso di tensione nominale Inizia a eseguire |
24 o 48 VDC
Da 21 a 56 VDC Da 18 a 56 VDC |
Potenza di ingresso Corrente di accensione |
50 watt al massimo a pieno carico Pico 4A, massimo 100 ms |
Potenza di uscita |
5 VDC: massimo 15 watt 24 Relai VDC: massimo 15 watt 24 VDC Isolato: massimo 20 watt NOTA: massimo totale di 30 watt (tutte e tre le uscite) |
Voltaggio di uscita |
5 VDC: da 5,0 VDC a 5,2 VDC (nominale 5,1 VDC) 24 VDC Relay: da 24 a 28 VDC 24 VDC Isolato: da 21,5 a 28 VDC |
Limiti di protezione Sovrastensione: sovracorrente; |
5 uscita VDC: da 6,4 a 7 V 5 uscita VDC: 4 A massimo |
Tempo di attesa: | 14 ms minimo |
Norme |
Si rimanda alla scheda dati GFK-0867B o versione successiva per le norme sui prodotti e le specifiche generali. |
