SpA tenuto in mano GE FANUC IC693PRG300 di Series 90-30 del programmatore G300

GE FANUC IC693PRG300, programmatore portatile G300, PLC serie 90-30

Descrizione del prodotto

GE Fanuc IC693PRG300 è un programmatore portatile G300 (HHP).Questo strumento consente agli utenti di sviluppare, eseguire il debug e monitorare i programmi logici.Gli utenti possono anche monitorare le tabelle dati e configurare i parametri per le unità PLC ei punti I/O.Utilizza lo Statement List Language ed è possibile programmare questo HHP con alcuni modelli di PLC Serie 90-30.Il programmatore portatile non può visualizzare o modificare il programma di logica utente in nessuna CPU della serie 90-30 con numero di modello 350 e superiore.Per queste CPU, gli utenti possono utilizzare il software di programmazione Logicmaster 90-30, VersaPro o Control.

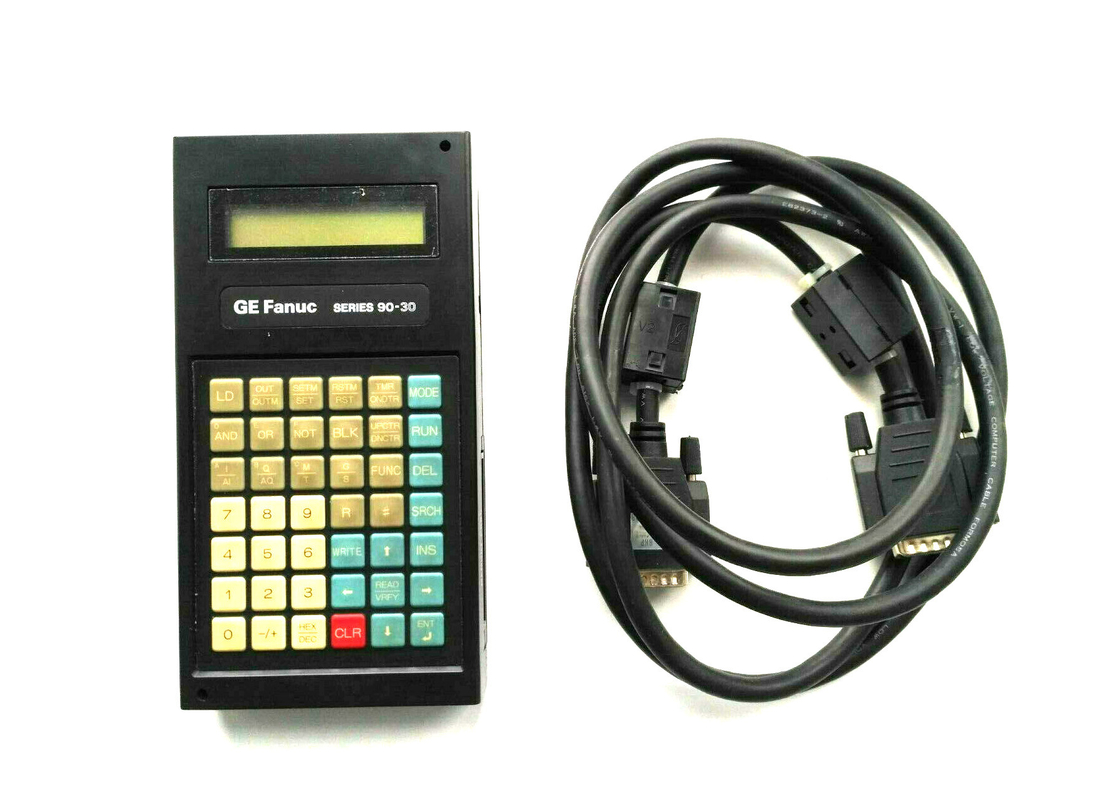

Sul PLC serie 90-30 è presente un connettore di tipo D a 15 pin.Si trova nella piastra base della CPU dell'alimentatore.Questo connettore consente all'HHP di connettersi alla porta seriale della CPU.Per collegarli fisicamente, utilizzare un cavo lungo 2 metri (6 piedi) (IC693CBL303).Ciò fornirà alimentazione all'HHP ed emetterà anche un segnale che consente al PLC di sapere che è collegato un HHP.È possibile collegare o scollegare l'HHP mentre il PLC è sotto tensione.Per comunicare con un PLC, l'HHP non necessita della configurazione dei parametri di comunicazione.Questo aiuta a risolvere i problemi quando c'è un problema di comunicazione tra il PC e un PLC.

Informazioni su IC693PRG300

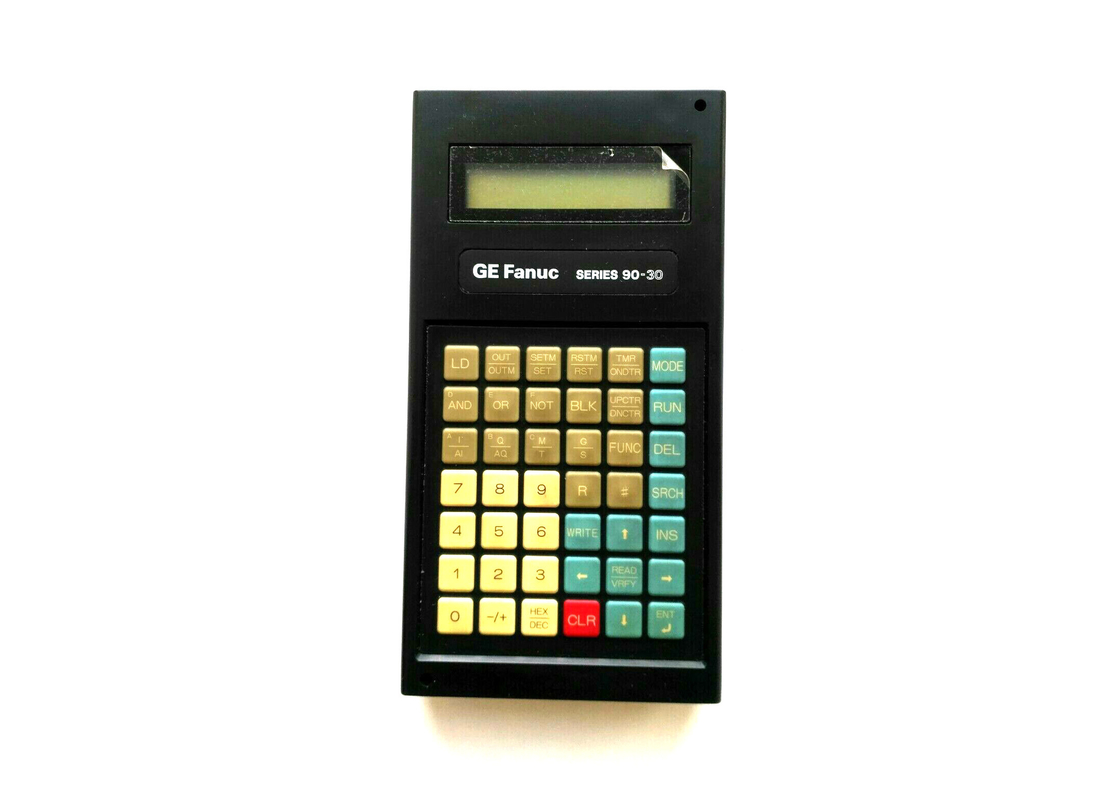

Il modulo IC693PRG300 è un dispositivo di programmazione portatile GE Fanuc.Fa parte della serie 90-30.La funzione principale di questo dispositivo è monitorare le operazioni logiche e configurare ed eseguire il debug dei problemi nei programmi applicativi.È un dispositivo PLC che può modificare i parametri di I/O.Può essere collegato a una CPU utilizzando la sua porta seriale.Nel dispositivo è presente un connettore di tipo D a 15 pin che si collega alla porta seriale della CPU.Il modulo IC693PRG300 utilizza il linguaggio dell'elenco istruzioni.Il dispositivo di programmazione palmare o il dispositivo HHP non richiede alcuna configurazione dei parametri di comunicazione per poter comunicare con un PLC.La parte anteriore dell'HHP ha una tastiera con 42 tasti disposti in un formato a matrice che misura 6 tasti in orizzontale per 7 tasti in basso.La tastiera offre un feedback tattile ed è facile da usare.Insieme alla tastiera è presente anche uno schermo LCD e lo schermo può visualizzare 2 righe con 16 caratteri di informazioni alla volta.

Il modulo GE Fanuc IC693PRG300 è dotato di uno slot per schede di memoria che può accettare l'archiviazione di dati non volatile per scopi di backup e ripristino.Lo slot per schede di memoria è presente nella parte inferiore destra del dispositivo.Il modulo IC693PRG300 funziona in 4 diverse modalità, ovvero la modalità Programma, la modalità Protezione, la modalità Dati e la modalità Configurazione.La modalità Programma consente a un operatore di creare, modificare, monitorare ed eseguire il debug delle istruzioni.La modalità Protezione offre un modo per controllare l'accesso a diverse funzioni del PLC.Nella modalità Dati, un operatore può modificare i valori in diverse tabelle di riferimento e la modalità Configurazione viene utilizzata per definire il tipo di moduli I/O necessari per le applicazioni che vengono eseguite nel sistema PLC.

Specifiche tecniche per IC693PRG300
