Il relè isolato IC693MDL931 di GE FANUC ha prodotto la serie dello SpA del modulo 90-30

GE FANUC IC693MDL931, Modulo di uscita di relè isolato

Serie 90-30 PLC

Descrizione del prodotto

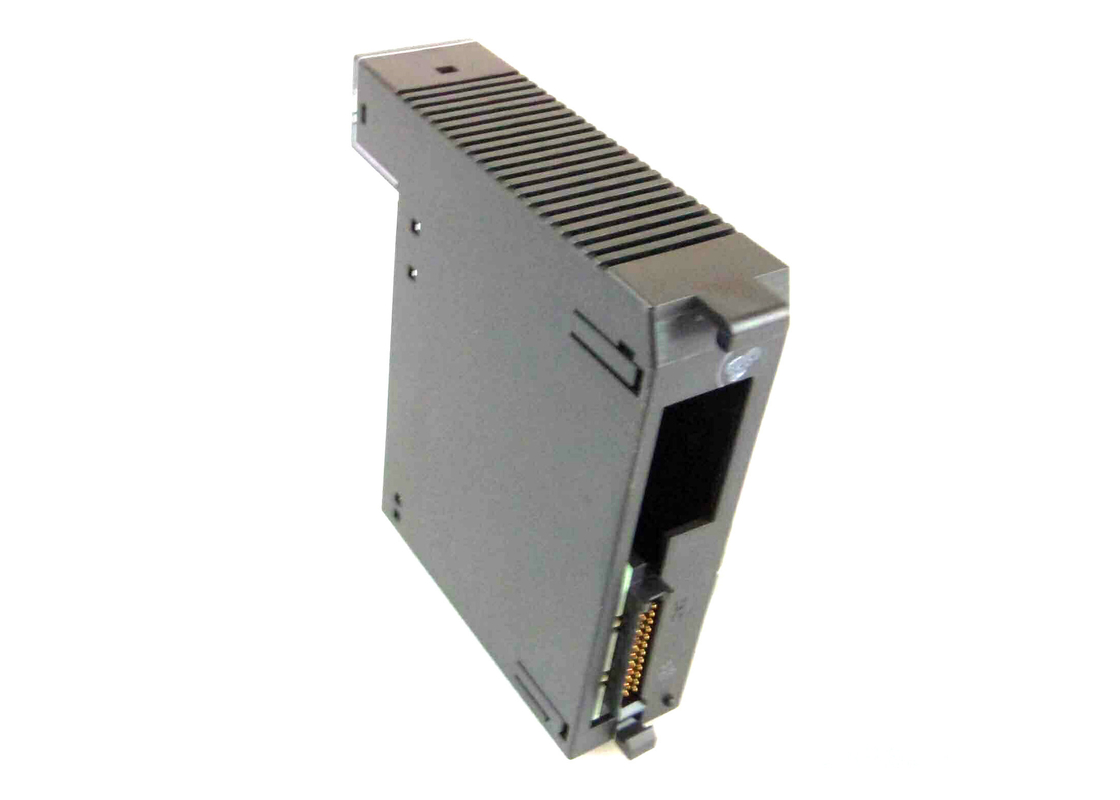

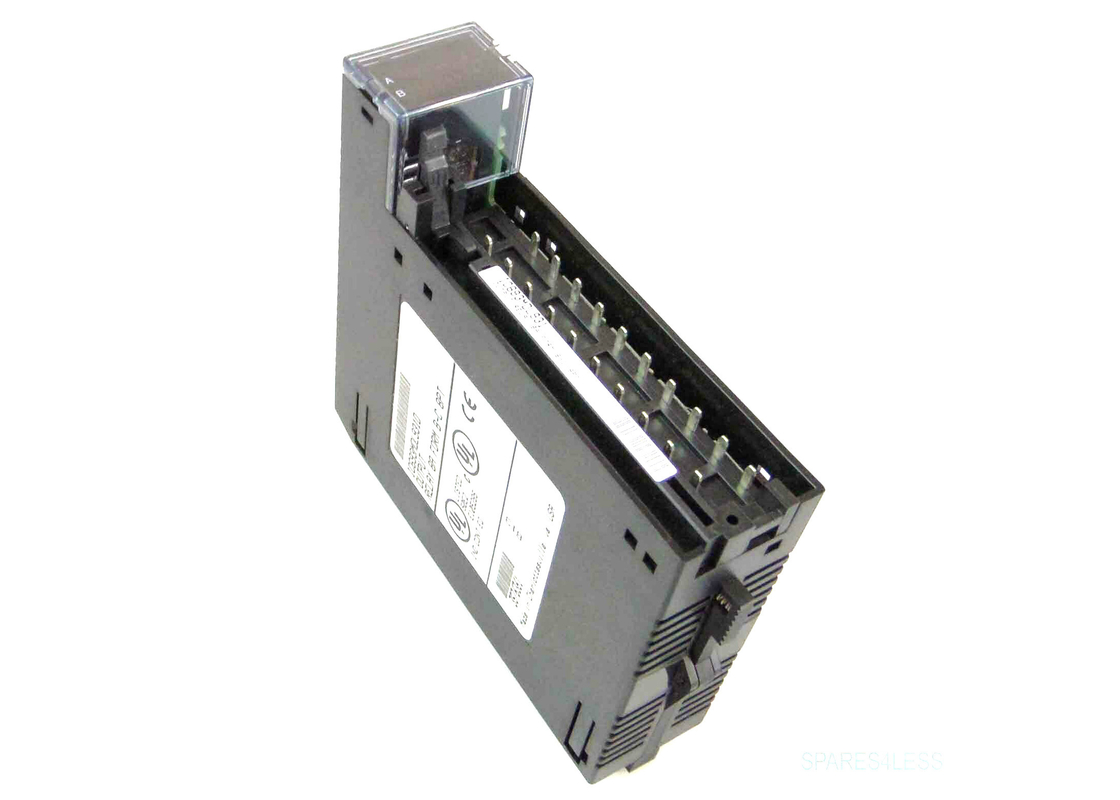

L'IC693MDL931 è un modulo di uscita di relè isolato della serie di controllori logici programmabili 90-30 prodotto da GE Fanuc.50/60 Hz nominalmenteOgni uscita isolata è di 8 Amp di resistenza massima e di 20 Amp di resistenza massima per modulo per gli impianti UL.Esso fornisce all'utente 4 circuiti di rilassamento a normale chiusura e 4 di forma C per il controllo dei carichi di uscitaOgni circuito ha una capacità di commutazione di uscita di 8 ampere per i contatti normalmente chiusi o per i contatti normalmente aperti.e ogni relè ha un terminale di uscita di potenza comune separatoL'IC693MDL931, come il resto della serie 90-30, è una soluzione a basso costo per applicazioni ad alta disponibilità, come: motor starter, solenoidi e indicatori.L'utente deve fornire l'alimentazione AC o DC per azionare i dispositivi di campo collegati a questo modulo.

quando il modulo IC693MDL931 è utilizzato con alimentatore a corrente continua IC695PSD040 o PSD140,devono essere adottate precauzioni particolari perché i decolli della tensione di sorgente saranno osservati da questo modulo e possono causare decolli del relèIl modulo IC693MDL931 dispone di indicatori LED, che forniscono lo stato ON/OFF di ogni punto, situati nella parte superiore del modulo.I LED sono disposti in due file orizzontali con otto LED verdi in ogni riga. Questo modulo utilizza la riga superiore etichettata da A1 a 8 (punti da 1 a 8) per lo stato di uscita; la riga inferiore non è utilizzata e il LED del fusibile non è utilizzato.

Un inserto passa tra la superficie interna e esterna della porta a cerniere. La superficie verso l'interno del modulo (quando la porta a cerniere è chiusa) contiene informazioni sul cablaggio del circuito,e le informazioni di identificazione del circuito possono essere registrate sulla superficie esternaIl bordo esterno sinistro dell'inserto è colorato in rosso per indicare un modulo ad alta tensione.L'IC693MDL931 può essere installato in qualsiasi slot I/O di una piastra base da 5 o 10 slot come un RX3i o in un sistema PLC Serie 90-30.È molto importante notare che questo modulo non è compatibile con le operazioni di hot swap in qualsiasi backplane.Rimozione o inserimento a caldo di questo modulo in un backplane può causare danni al modulo o ad altri componenti del sistema.

Specifiche tecniche

Informazioni tecniche
