GE FANUC IC693MDL930 uno SpA di 4 del relè di uscita serie isolato amp 90-30 del modulo

Name: GE FANUC IC693MDL930 uno SpA di 4 del relè di uscita serie isolato amp 90-30 del modulo
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: IC693MDL930
Price: 100000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	U.S.A.
Marca:	GE
Numero di modello:	IC693MDL930

Informazione dettagliata

Luogo di origine:

U.S.A.

Marca:

Numero di modello:

IC693MDL930

Marca:

GE Fanuc

Modello:

IC693MDL930

Serie:

Serie 90-30

Tipo di alimentazione:

Modulo di uscita

Canali di output:

Slot:

Capacità di commutazione dell'uscita:

4 AMP

Tensione di funzionamento di CC:

5 - 30 volt di CC

Tensione di funzionamento di CA:

5 - 250 volt di CA

Evidenziare:

High Light

Evidenziare:

Il relè isolato 4 amp ha prodotto Modul

Lo SpA ha isolato l'uscita Modul del relè

GE FANUC IC693MDL930

Informazioni di trading

Quantità di ordine minimo:

Prezzo:

Negoziabile

Imballaggi particolari:

Nuovo in scatola originale

Tempi di consegna:

5-8 giorni del lavoro

Termini di pagamento:

T/T

Capacità di alimentazione:

100

Descrizione di prodotto

GE FANUC IC693MDL930, modulo di uscita di relè isolato da 4 Amp, PLC serie 90-30

Descrizione del prodotto

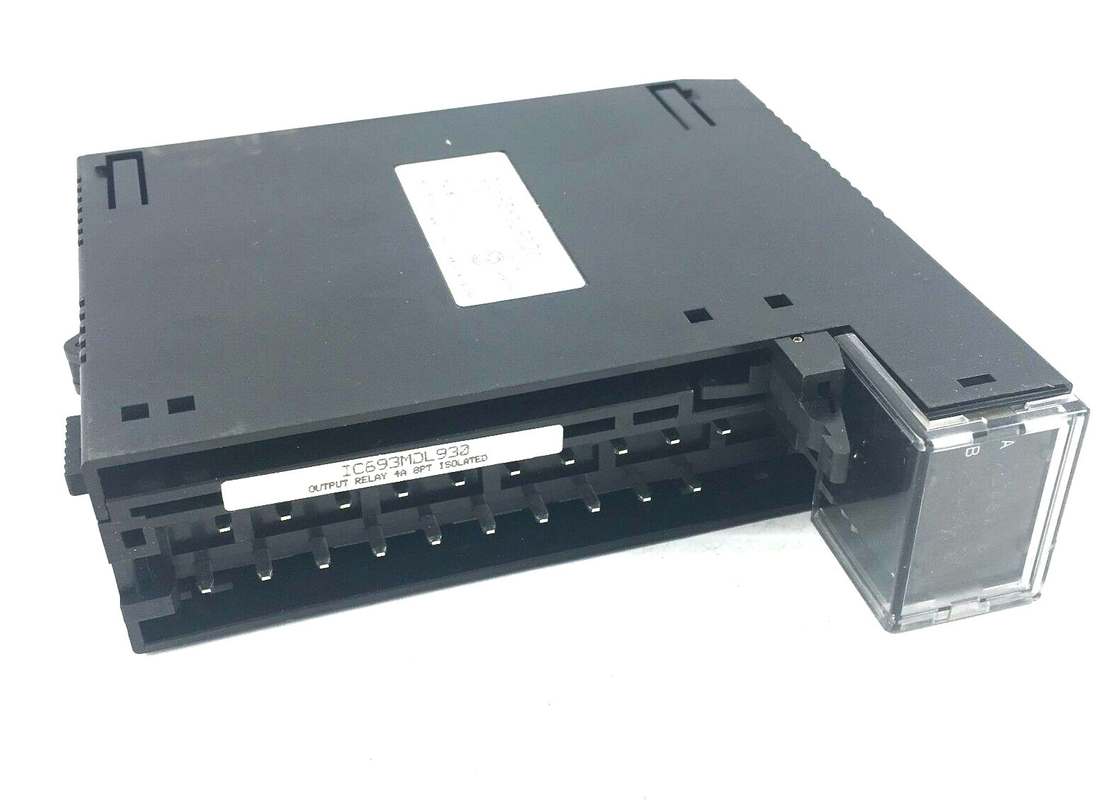

Il modulo GE Fanuc IC693MDL930 è un modulo di uscita di 4 Amp Isolated Relay.Progettato per il controller di logica programmabile serie 90-30, questo modulo fornisce 8 circuiti relè normalmente aperti.Questi consentono all'utente di controllare i carichi di uscita.Ogni circuito ha una capacità di commutazione di uscita di 4 ampere.Ogni punto di uscita del modulo è isolato dagli altri punti e ogni punto ha un terminale di uscita di potenza comune separato.

Il modulo di uscita del relè è in grado di controllare una varietà di dispositivi di carico, tra cui, a titolo esemplificativo, indicatori, motor starter e solenoidi.Per il funzionamento dei dispositivi di campo collegati a questo modulo,l'utente ha bisogno di alimentare con corrente alternata o continua.Sulla parte superiore del modulo ci sono due file orizzontali di LED verdi che indicano lo stato ON/OFF di ogni punto.Poiché l'IC693MDL930 ha solo 8 circuiti di relè, la fila inferiore non è utilizzataLa riga superiore, contrassegnata A1, indica lo stato dei punti da 1 a 8.

C'è un inserto che si trova tra la superficie interna e la superficie esterna della porta a cerniere sul modulo.Sul bordo esterno sinistro, l'inserto è colorato di rosso, il che indica che si tratta di un modulo ad alta tensione.Quando la porta è chiusa, la superficie interna rivolta verso l'interno del modulo contiene informazioni sul cablaggio del circuito.Gli utenti che desiderano implementare questo modulo per le loro applicazioni industriali possono farlo con qualsiasi sistema PLC serie 90-30.Il modulo di uscita del relè può essere installato in qualsiasi slot I/O di una piastra base a 5 o 10 slot.

Specifiche tecniche

tensione nominale:	24 volts DC o 120/240 volts AC
# di Outputs:	8
Frequenza:	50/60 Hz con corrente alternata
corrente di uscita:	4 Ampere per circuito
Intervallo di tensione di uscita:	Da 5 a 30 volt DC, da 5 a 250 volt AC
Potenza di corrente continua:	- Sì, sì.

Informazioni tecniche

Tensione nominale	24 volt DC, 120/240 VAC (nominale - per le eccezioni, vedere la tabella seguente)
Tensione di funzionamento	Da 5 a 30 volt di corrente continua
	5 a 250 VAC, 50/60 Hz
Output per modulo	Otto uscite isolate
Isolamento:
Da campo a piano di fondo e a cornice	250 VAC in continuo; 1500 VAC per 1 minuto
Punto per punto	250 VAC in continuo; 1500 VAC per 1 minuto
Carico massimo	4 Ampere di resistenza massima per uscita
	2 Ampere di servizio pilota per uscita
	20 amperi massimi per modulo per gli impianti UL Carico massimo dipende dalla temperatura ambiente come indicato di seguito
Carico minimo	10 mA
Incursione massima	5 Ampere
In tempo di risposta	15 ms massimo1
Tempo di risposta di spegnimento	15 ms massimo1
Consumo di energia	6mA (tutte le uscite accese) dal bus a 5 volt sul backplane
	70mA (tutte le uscite accese) dal bus del relè 24V sul piano posteriore
1 Quando questo modulo è utilizzato con alimentazione a corrente continua IC695PSD040 o PSD140,devono essere adottate precauzioni particolari, poiché i decolli della tensione di sorgente saranno rilevati da questo modulo e possono causare decolli del relè.
