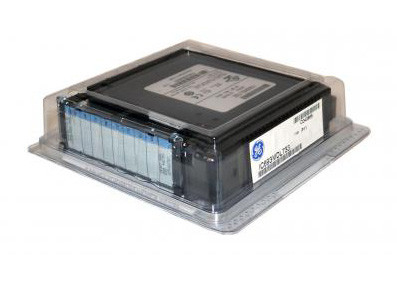

GE FANUC IC693MDL733 modulo di uscita di logica negativa di CC di 12/24 di volt 0,5 amp

GE FANUC IC693MDL733, modulo di uscita a logica negativa 12/24 Volt DC 0,5 Amp

Descrizione del prodotto

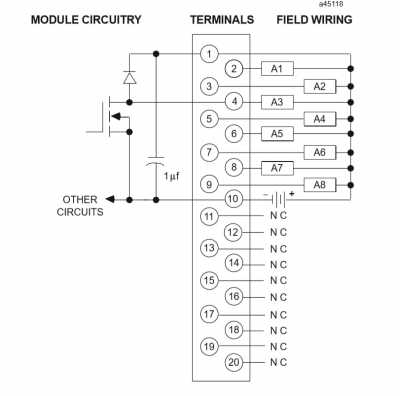

Il GE Fanuc IC693MDL733 è un modulo di uscita a logica negativa da 12/24 volt DC da 0,5 Amp. Progettato specificamente per funzionare con il controller logico programmabile Serie 90-30, questo modulo ha 8 punti di uscita. Questi punti sono in un singolo gruppo che condivide un terminale di uscita comune. Per progettazione, questo modulo di uscita ha caratteristiche di logica negativa. Ciò significa che il modulo assorbe corrente dai carichi verso il comune utente o verso il bus di alimentazione negativo. Per quanto riguarda le caratteristiche di uscita, questo modulo può essere utilizzato con una serie di dispositivi di carico, forniti dall'utente. Ad esempio, il modulo di uscita è compatibile con indicatori, avviatori motore e solenoidi. L'utente deve fornire alimentazione per far funzionare tali dispositivi sul campo.

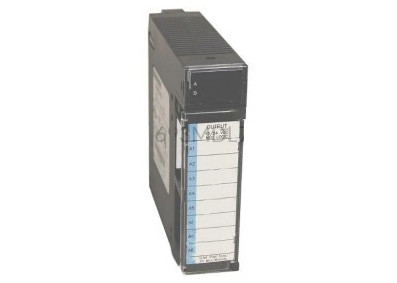

Sulla parte superiore del modulo c'è un blocco LED, composto da due file orizzontali. Ogni fila ha otto LED verdi. Una fila è etichettata A1 e l'altra B1. Poiché questo modulo ha solo otto punti di uscita, viene utilizzato solo A1, con i punti LED da 1 a 8 che rappresentano lo stato ON/OFF dei punti di uscita da 1 a 8 rispettivamente. Questo modulo non ha fusibili. Si tratta di un modulo a bassa tensione, come indicato dalla codifica a colori blu sul bordo dell'inserto tra la superficie interna ed esterna della porta incernierata. Quando questa porta è chiusa, la superficie interna (rivolta verso l'interno del modulo) contiene informazioni sul cablaggio del circuito. Sulla superficie esterna, è possibile registrare informazioni sull'identificazione del circuito. Durante le applicazioni con un sistema PLC Serie 90-30, gli utenti possono installare questo modulo di uscita in qualsiasi slot I/O di una piastra base a 5 o 10 slot.

Informazioni su IC693MDL733

Il modulo GE Fanuc IC693MDL733 è un modulo I/O. Il modulo IC693MDL733 è un modulo di uscita a logica negativa da 12 a 24 Volt DC e 0,5 Amp per i controller logici programmabili GE Serie 90-30. Il modulo IC693MDL733 fornisce 8 punti di uscita in un gruppo con un terminale di uscita comune. Il modulo IC693MDL733 è progettato e prodotto dalla società GE Fanuc. I moduli I/O Serie 90-30 possono essere controllati con un PLC Serie 90-30 o con un personal computer. Un sistema PLC Serie 90-30 è costituito da una singola piastra base con una CPU integrata (Modello 311, 313 o 323), una piastra base CPU con 4 piastre base di espansione e/o remote (modello 331, 340 o 341) o una piastra base CPU con un massimo di 7 piastre base di espansione e/o remote (modello 350, 351, 352, 360, 363 e 364).

I tipi di moduli I/O disponibili da GE Fanuc includono moduli di ingresso discreti, moduli di uscita discreti, moduli combinati discreti, moduli di ingresso analogici, moduli di uscita analogici e moduli combinati analogici. Il modulo IC693MDL733 è un modulo di uscita discreto ed è progettato per avere caratteristiche di logica negativa e assorbe corrente dal(i) carico(i) al bus di alimentazione negativo o al bus comune utente. La tensione nominale per il modulo IC693MDL733 è da 12 a 24 Volt DC. L'intervallo di tensione di uscita è da 12 a 24 Volt DC. Ci sono 8 uscite per modulo. C'è un isolamento di 1500 Volt tra il lato campo e il lato logico. La corrente di uscita massima per punto è di 0,5 Amp. L'assorbimento di potenza del modulo è di 50 milliampere. Il modulo IC693MDL733 richiede 5 Volt DC di alimentazione dal backplane.

Specifiche tecniche

Informazioni tecniche
