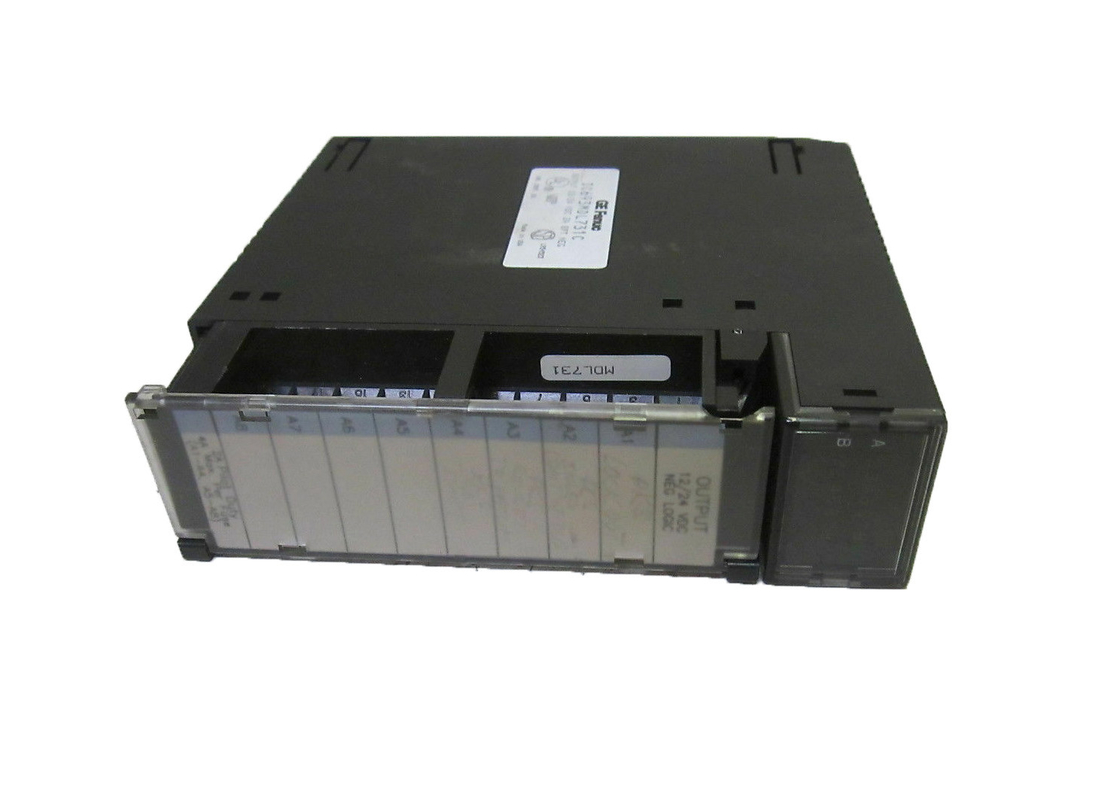

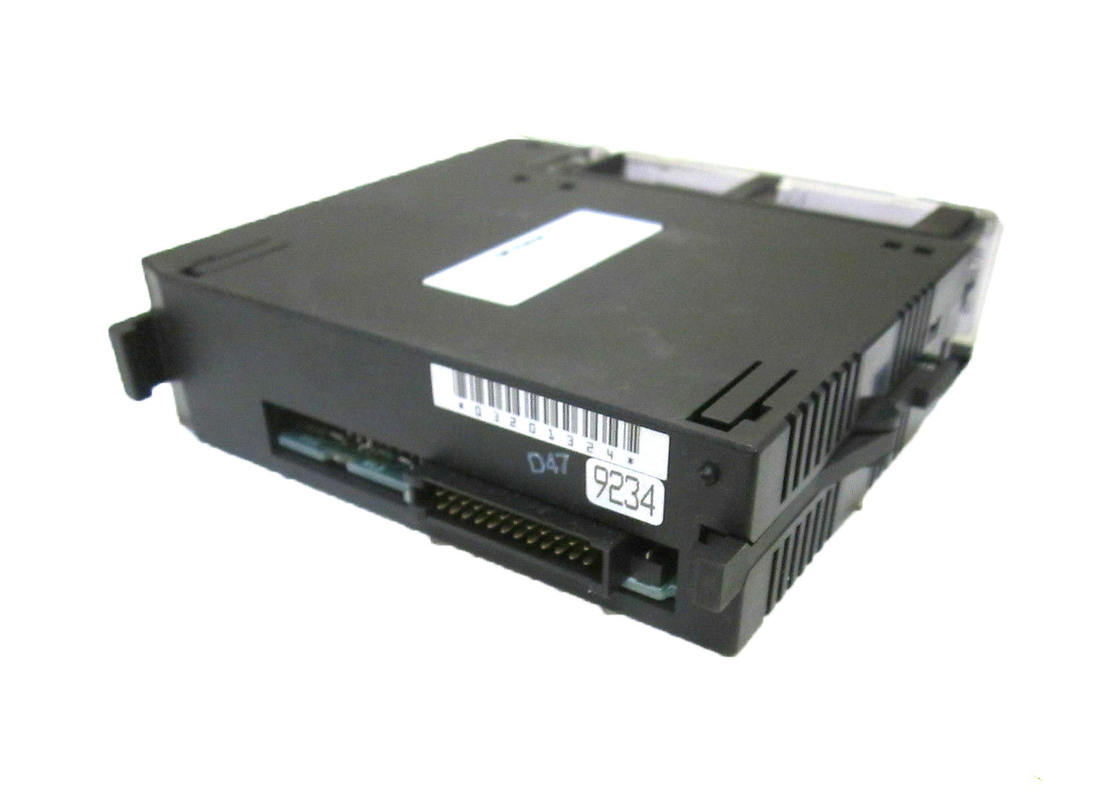

GE FANUC IC693MDL731, logica negativa di CC di 12/24 di volt modulo di uscita di 2 amp

GE FANUC IC693MDL731, 12/24 Volt DC Logic Negativo 2 Amp

Modulo di uscita

Descrizione del prodotto

Il GE Fanuc IC693MDL731 è un modulo di uscita di 12/24 volt DC Negative Logic 2 Amp. Parte del sistema di controllo di logica programmabile serie 90-30, questo modulo è dotato di 8 punti di uscita.Questi punti condividono un unico terminale di uscita di potenzaPoiché il modulo IC693MDL731 trasporta la corrente dei carichi al bus di potenza comune o negativo dell'utente, il modulo ha caratteristiche logiche negative.Le sue caratteristiche di uscita consentono l'accoppiamento con determinati dispositivi di carico forniti dall'utentePer esempio, è possibile far funzionare questo modulo con vari tipi di solenoidi e di motor starter nonché di indicatori.questi dispositivi devono essere collegati tra l'uscita del modulo e il bus di potenza positivaL'utente può quindi fornire un alimentatore esterno per far funzionare i dispositivi.

Come molte unità simili della famiglia 90-30, l'IC693MDL731 ha un blocco LED.Ognuno ha 8 LED ma questo modulo utilizza solo A1 in quanto ha 8 punti di uscita. Un indicatore di fusibile a soffio LED è anche presente. Questo illumina rosso ogni volta che un fusibile nel modulo viene soffiato. Ci sono due fusibili nell'unità, ciascuno dei quali un fusibile da 5 ampere.Uno protegge le uscite da A1 a A4 mentre l'altro fusibile protegge da A5 a A8Questi fusibili sono collegati elettricamente a un unico comune condiviso. L'utente può installare questo modulo di uscita 2 Amp la base di un sistema serie 90-30.C'è una striscia di colore blu alla fine dell'inserto vicino alla porta dell'IC693MDL731Questo indica che l'unità è a bassa tensione.

Circa IC693MDL731

Il modulo IC693MDL731 è un modulo di uscita discreto prodotto da GE Fanuc.Il modulo viene fornito con corrente continua e la gamma di tensione di uscita è da 12 a 24 Volt DCL'unità è dotata di 2.0 Amps di corrente di carico per punto e ha un tempo di risposta di 2 millisecondi quando si accende o si spegne.Il modulo IC693MDL731 presenta il tipo di uscita del transistor mentre la polarità è indicata come negativaIl componente ha 8 punti per comune e il tipo di connettore è un blocco terminale con 20 viti per modulo.L'intervallo di tensione di ingresso è di 24 Volt CC mentre la tensione in stato di attivazione è di 15 Volt DC minimoIl componente presenta una tensione di stato di disattivazione di 6 volt DC al massimo mentre la corrente di stato di attivazione è di 4,5 milliampere al minimo.

Il modulo GE Fanuc IC693MDL731 deve sempre essere montato in modo sicuro e gli installatori devono assicurarsi che sia installato in un corretto involucro protettivo.l'unità deve utilizzare il programma di applicazione per funzionare correttamenteI conduttori di terra devono essere sempre collegati in modo arboreo, con i rami indirizzati ai punti centrali di terra.i conduttori a terra devono essere il più brevi e grandi possibiliIl modulo IC693MDL731 è dotato di una piastra di base PLC in alluminio utilizzata per la messa a terra dello scudo del modulo.Le CPU del PLC con connessioni a porte esterne devono avere una connessione a terra a scudo separata per garantire la corretta schermatura delle porte.
