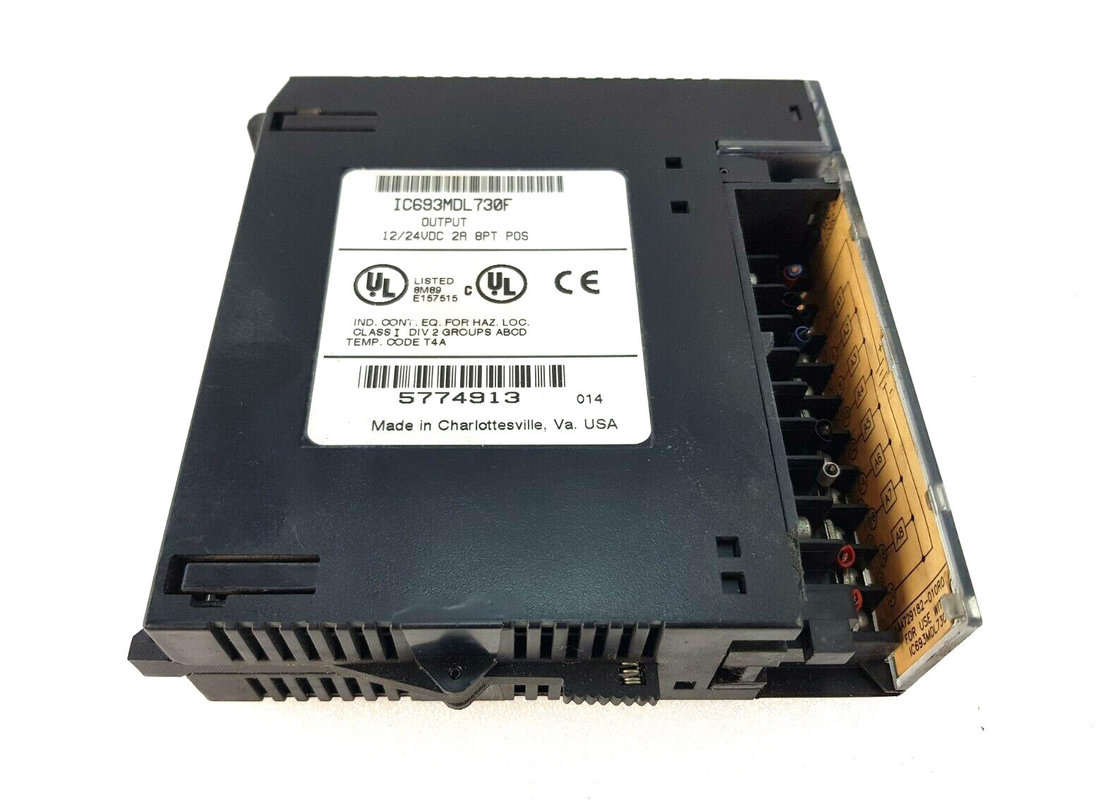

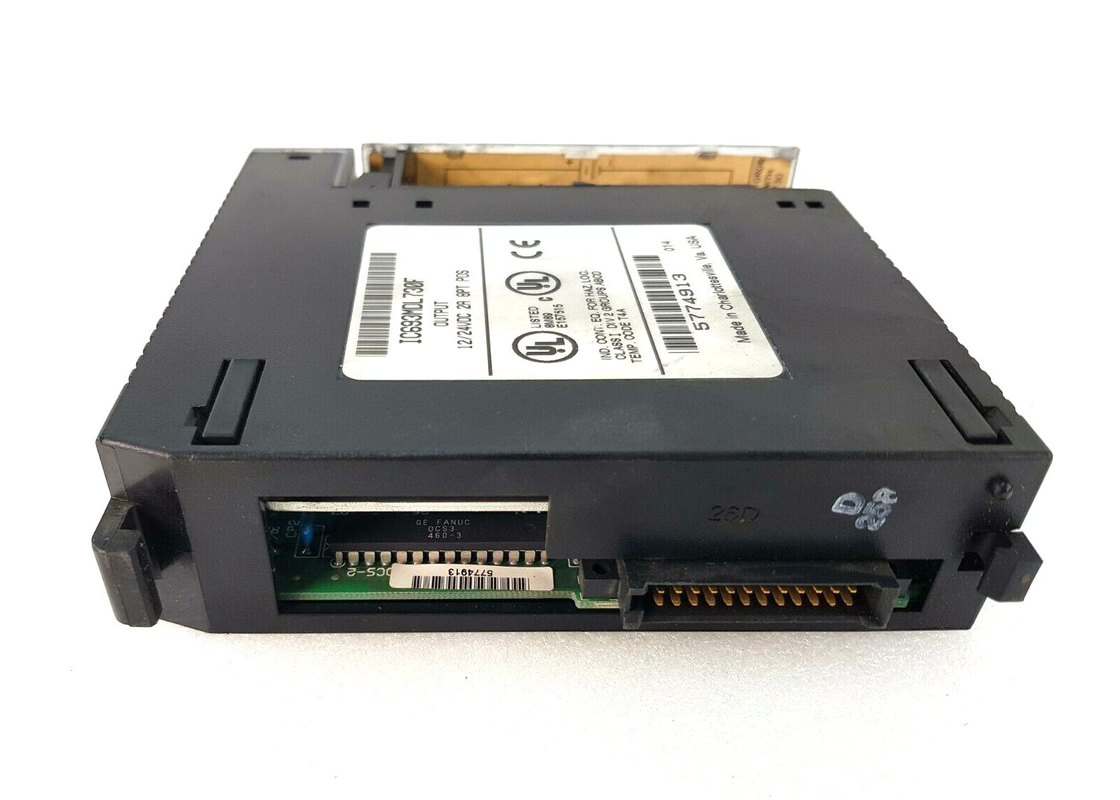

GE FANUC IC693MDL730 Modulo di Uscita 12/24 Volt DC Logica Positiva 2 Amp

Descrizione del Prodotto

Il GE Fanuc IC693MDL730 è un modulo di uscita 12/24 Volt DC a logica positiva da 2 Amp. Questo dispositivo è progettato per funzionare con il controllore logico programmabile della serie 90-30. Fornisce 8 punti di uscita in un unico gruppo, che condividono un terminale di ingresso di alimentazione comune. Il modulo ha caratteristiche di logica positiva. Ciò è evidente nel fatto che fornisce corrente ai carichi, prelevandola dal bus di alimentazione positivo o dal comune utente. Gli utenti che desiderano utilizzare questo modulo possono farlo con una gamma di dispositivi di uscita, tra cui indicatori, solenoidi e avviatori motore. Il dispositivo di uscita deve essere collegato tra l'uscita del modulo e il bus di alimentazione negativo. L'utente deve configurare un alimentatore esterno per fornire l'alimentazione necessaria per far funzionare questi dispositivi sul campo.

Nella parte superiore del modulo, è presente un blocco di LED con due file orizzontali di LED verdi. Una fila è etichettata A1 mentre l'altra è etichettata B1. La prima fila è per i punti da 1 a 8 e la seconda fila è per i punti da 9 a 16. Questi LED indicano lo stato ON/OFF di ciascun punto sul modulo. C'è anche un LED rosso, etichettato "F". Questo si trova tra le due file di LED verdi. Ogni volta che un fusibile è bruciato, questo LED rosso si accende. Questo modulo ha due fusibili da 5 amp. Il primo fusibile protegge le uscite da A1 ad A4 mentre il secondo fusibile protegge le uscite da A5 ad A8. Entrambi questi fusibili sono collegati elettricamente allo stesso comune.

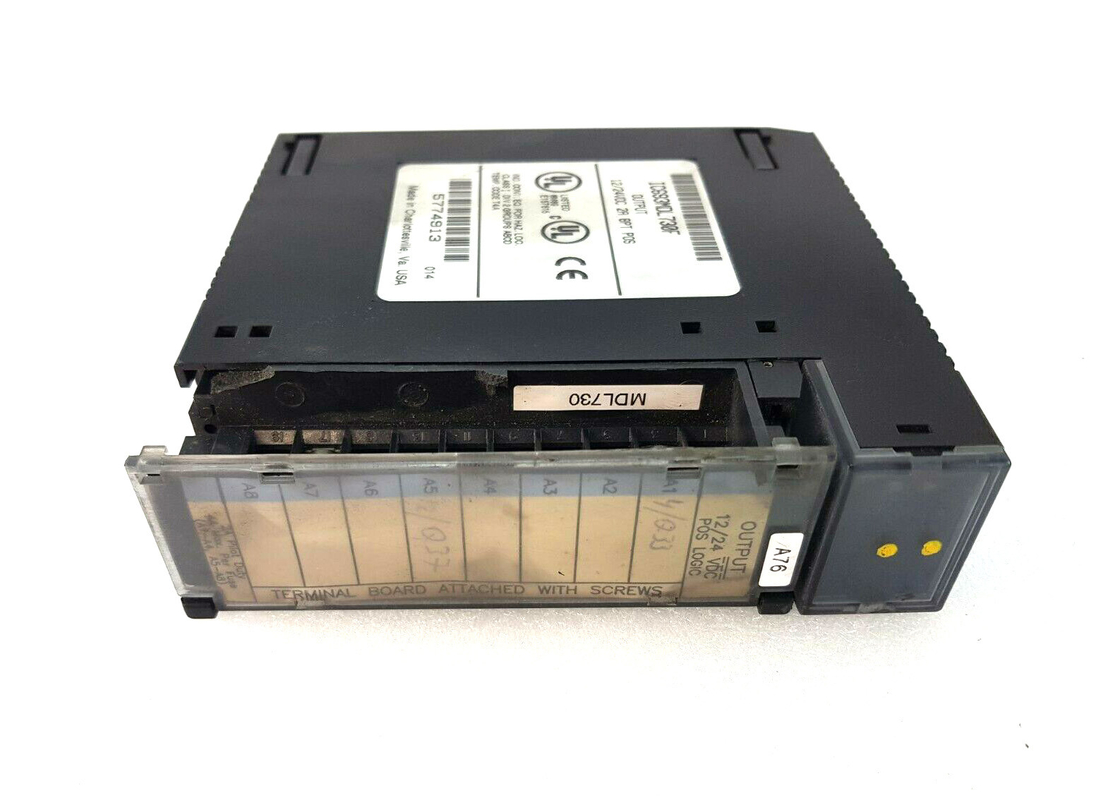

L'IC693MDL730 ha un inserto da posizionare tra le superfici della porta incernierata. Questa porta deve essere chiusa durante il funzionamento. La superficie rivolta verso l'interno del modulo contiene informazioni sul cablaggio del circuito. Sulla superficie esterna, possono essere registrate informazioni di identificazione del circuito. Questa unità è un modulo a bassa tensione, come indicato dalla codifica a colori blu sul bordo sinistro esterno dell'inserto. Per utilizzarlo con il sistema PLC Series 90-30, gli utenti possono installare il modulo in qualsiasi slot I/O di una baseplate a 5 o 10 slot.
