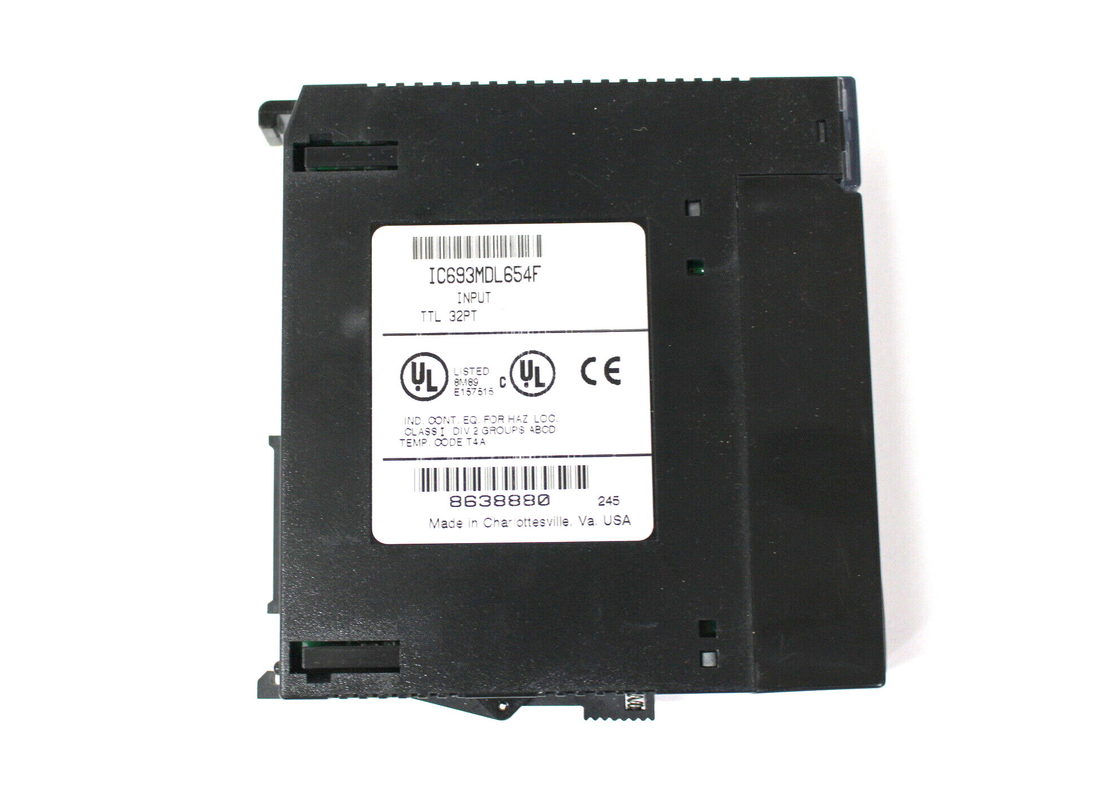

GE FANUC IC693MDL654 Modulo di Ingresso DC (TTL) a 5/12 Volt con Logica Positiva/Negativa

GE FANUC IC693MDL654 Modulo di Ingresso DC (TTL) a 5/12 Volt con Logica Positiva/Negativa

Descrizione del Prodotto

L'IC693MDL654 è un modulo di ingresso DC (TTL) a 5/12 volt con logica positiva/negativa per il controllore logico programmabile della Serie 90-30. Fornisce 32 punti di ingresso discreti a soglia di tensione TTL, raggruppati in quattro gruppi distinti, ciascuno con un totale di otto punti etichettati (A1 - A8, B1 - B8, C1 - C8 e D1 - D8). Gli ingressi funzionano in linea fino a circa 15V con ingressi logici positivi o negativi. L'alimentazione +5V viene prodotta sul modulo e successivamente separata dal backplane del PLC. È possibile scegliere di alimentare gli ingressi dall'alimentazione interna anziché utilizzare un'alimentazione esterna fornita dall'utente. Ciò è possibile impostando i jumper sui pin corretti sul connettore I/O. Se questa alimentazione interna viene utilizzata per alimentare gli ingressi, verrà applicato un maggiore carico all'alimentazione +5V del PLC in caso di utilizzo di un'alimentazione interna per alimentare gli ingressi. Gli opto-accoppiatori presenti sul modulo offrono e supportano un isolamento del backplane di 1500 volt tra il lato campo e il lato logico e 250 volt tra le quattro classi. Inoltre, non sono presenti diagnostiche di guasto sull'alimentazione. L'IC693MDL654 consuma una potenza interna di 195 mA dal bus +5V sul backplane.

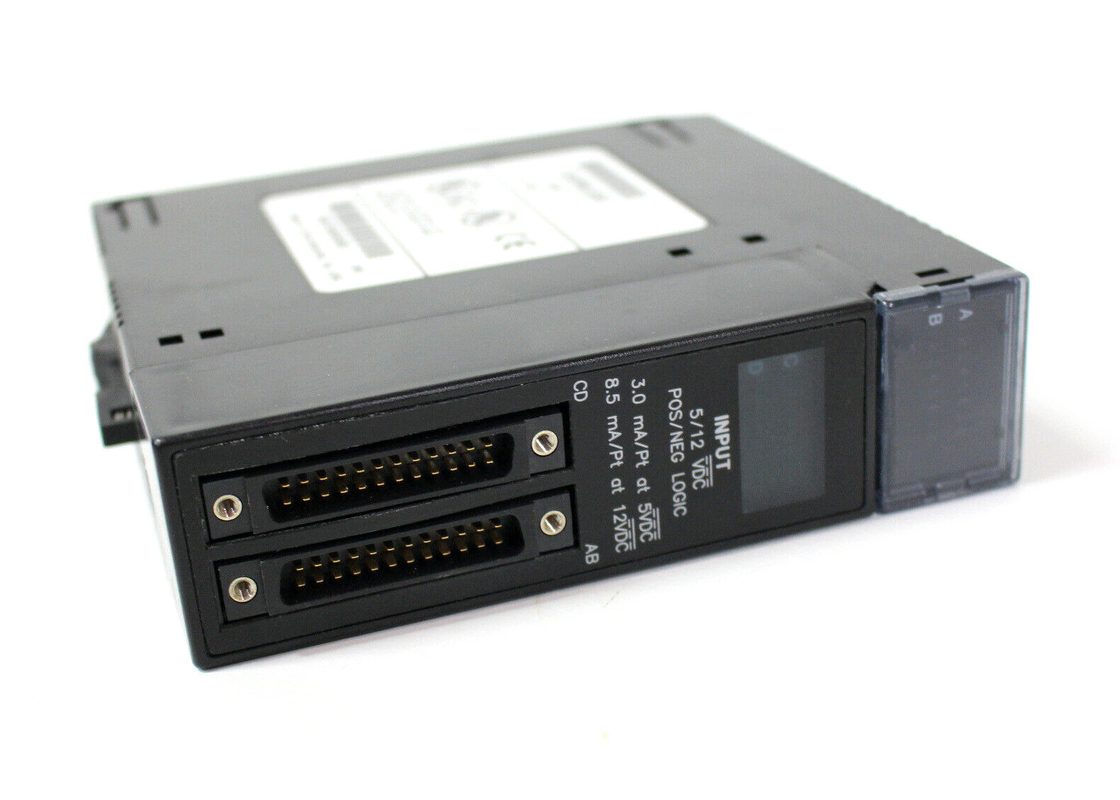

Il modulo è composto da indicatori LED elencati come; A1 - A8, B1 - B8, C1 - C8, D1 - D8 situati nella parte superiore del modulo. L'indicatore fornisce lo stato ON/OFF di ogni punto di ingresso. La corrente di ingresso è di 3,0 mA (corrente ON tipica a 5 VDC) e 8,5 mA (corrente ON tipica a 12 VDC). L'IC693MDL654 è un design di ingresso a 32 punti che utilizza 32 bit di dati di ingresso discreti %I. Può essere posizionato su una porta I/O su una baseplate a 5 o 10 slot in un sistema PLC Serie 90-30. La corrente da un punto di ingresso porta alla logica 1 nella tabella di stato degli ingressi. La tensione nominale per l'IC693MDL654 è da 5 a 12 volt DC, logica positiva o negativa, mentre l'intervallo di tensione di ingresso va da 0 a 15 volt DC. I collegamenti ai circuiti di ingresso sono creati dai dispositivi di ingresso dell'utente a due connettori maschio (tipo pin) a 24 pin (Fujitsu FCN-365P024-AU) posizionati sulla parte anteriore del modulo. Questo collegamento posto sulla vista frontale confina tra la classe A e B. L'altro sul lato sinistro confina tra la classe C e D. Un cavo con un connettore femmina su un'estremità e fili spellati facilita il cablaggio sul campo dai dispositivi sul campo ai connettori del modulo.

GE Fanuc Automation produce il modulo IC693MDL654 come modulo di ingresso e membro della linea di prodotti PLC Serie 90-30. Questo modulo di ingresso è progettato e destinato a soddisfare i requisiti per applicazioni industriali flessibili. Viene inoltre fornito con un'architettura di controllo che lo rende adatto a varie applicazioni come la movimentazione dei materiali, l'imballaggio ad alta velocità e le applicazioni di controllo del movimento complesse. Il modulo di ingresso GE Fanuc IC693MDL654 offre un'incredibile flessibilità grazie al suo design modulare e, quando questa unità è configurata correttamente, gli operatori possono risparmiare sui costi di installazione e spazio. Supporta la comunicazione Ethernet attraverso la quale ottiene il monitoraggio in tempo reale. Durante l'installazione di questo modulo di ingresso, gli operatori possono iniziare con una CPU abilitata per Ethernet o con il modulo Ethernet montato su rack. Questo modulo di ingresso supporta i protocolli applicativi Modbus TCP/IP e SRTP e dispone di una potenza di elaborazione scalabile, comune a molte CPU della Serie 90-30, che rende l'aggiornamento facile.

Il modulo di ingresso GE Fanuc Automation IC693MDL654 utilizza inoltre la sua potenza di elaborazione scalabile che aiuta a consentire al modulo di operare a un livello ottimale di prestazioni come richiesto dalle moderne applicazioni industriali. Questo modulo di ingresso ha una funzione di controllo del movimento integrata che aiuta a garantire che il modulo di ingresso raggiunga il livello di prestazioni richiesto per le applicazioni punto-punto. Il modulo di ingresso dispone anche di opzioni di interfaccia field bus che consentono il controllo distribuito. Gli utenti hanno opzioni di interfaccia come Profibus-DP, EtherNet EGD o l'interfaccia Genius. Inoltre, questo modulo viene fornito con un programma CIMPLICITY Machine Edition Logic Developer che semplifica la programmazione dell'unità. I moduli di ingresso GE Fanuc Serie 90-30 come questo hanno tutti opzioni di ridondanza.

Specifiche Tecniche

Specifiche Tecniche per IC693MDL654
