GE FANUC IC693MDL632, positivo di CC di 125 volt/modulo di input logica negativa
Dettagli:
| Luogo di origine: | U.S.A. |
| Marca: | GE |
| Numero di modello: | IC693MDL632 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | GE Fanuc | Modello: | IC693MDL632 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | MODULO INTRODOTTO |
| logica: | Positivo/negazione | Tensione nominale: | 125 volt di CC |
| Intervallo di tensione di ingresso: | 0 - 150 volt di CC | Input: | 8 |
| Isolamento fra il lato del campo ed il lato di logica: | 1500 volt | Garanzia: | 1 anno |
| Evidenziare: | Modulo di input di logica negativa 24VDC,Modulo di input positivo di logica 24VDC,modulo di uscita di logica negativa 2A |
||
Descrizione di prodotto
GE FANUC IC693MDL632, Modulo di ingresso logico positivo/negativo da 125 Volt CC
Descrizione del prodotto
Il GE Fanuc IC693MDL632 è un modulo di ingresso logico positivo/negativo da 125 volt CC.Questo modulo ha 8 punti di ingresso separati, divisi equamente tra due gruppi isolati. Ognuno di questi due gruppi ha il proprio comune individuale.I comuni non sono collegati o uniti all'interno del corpo del modulo.
Gli operatori possono utilizzare questo modulo con un PLC Serie 90-30. Questo si fa installandolo in uno slot I/O di una piastra base a 5 o 10 slot.
Per far funzionare i dispositivi sul campo, l'operatore deve fornire loro alimentazione. Innanzitutto, il dispositivo di ingresso deve essere collegato. Questo viene fatto tra l'ingresso del modulo e il bus di alimentazione. Esiste una vasta gamma di dispositivi di ingresso compatibili con le caratteristiche di ingresso. Questo include, ma non si limita a, interruttori di prossimità elettronici, pulsanti e finecorsa.
Il modulo IC693MDL632 può avere caratteristiche di logica positiva o negativa.Questo è per progettazione. Può assorbire corrente verso il comune utente o il bus di alimentazione negativo dal dispositivo di ingresso – logica positiva. Al contrario, il modulo può erogare corrente dal dispositivo di ingresso e inviarla al comune utente o al bus di alimentazione positivo – logica negativa.

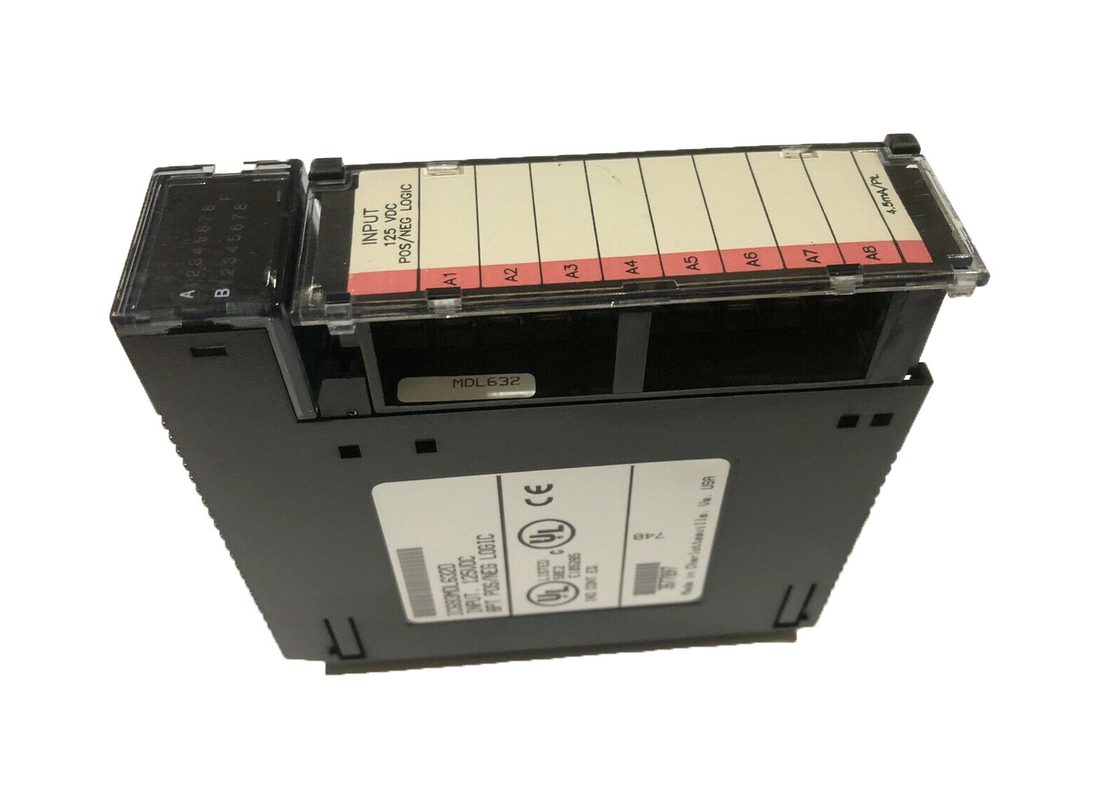

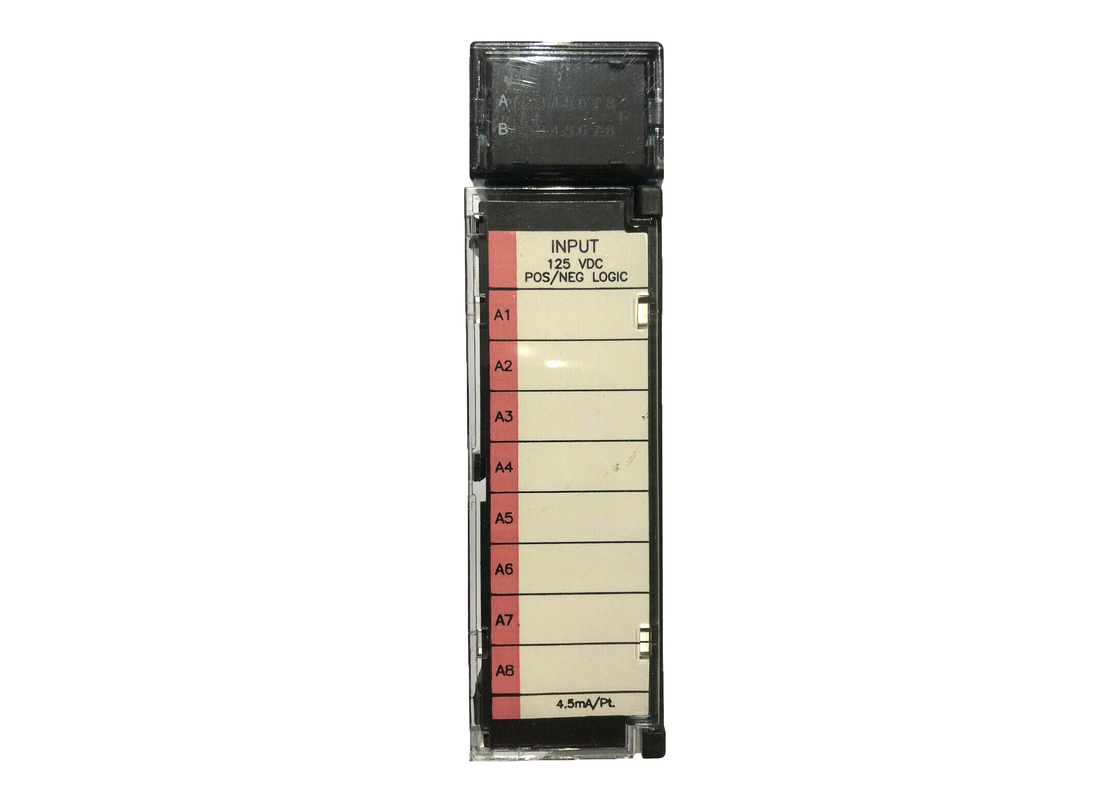

Sulla parte superiore del modulo, gli utenti troveranno il blocco LED.Ci sono due file orizzontali di indicatori. Poiché questo modulo ha solo 8 punti, utilizza solo la riga superiore – punti da 1 a 8. Questi mostrano lo stato on/off di ogni punto.

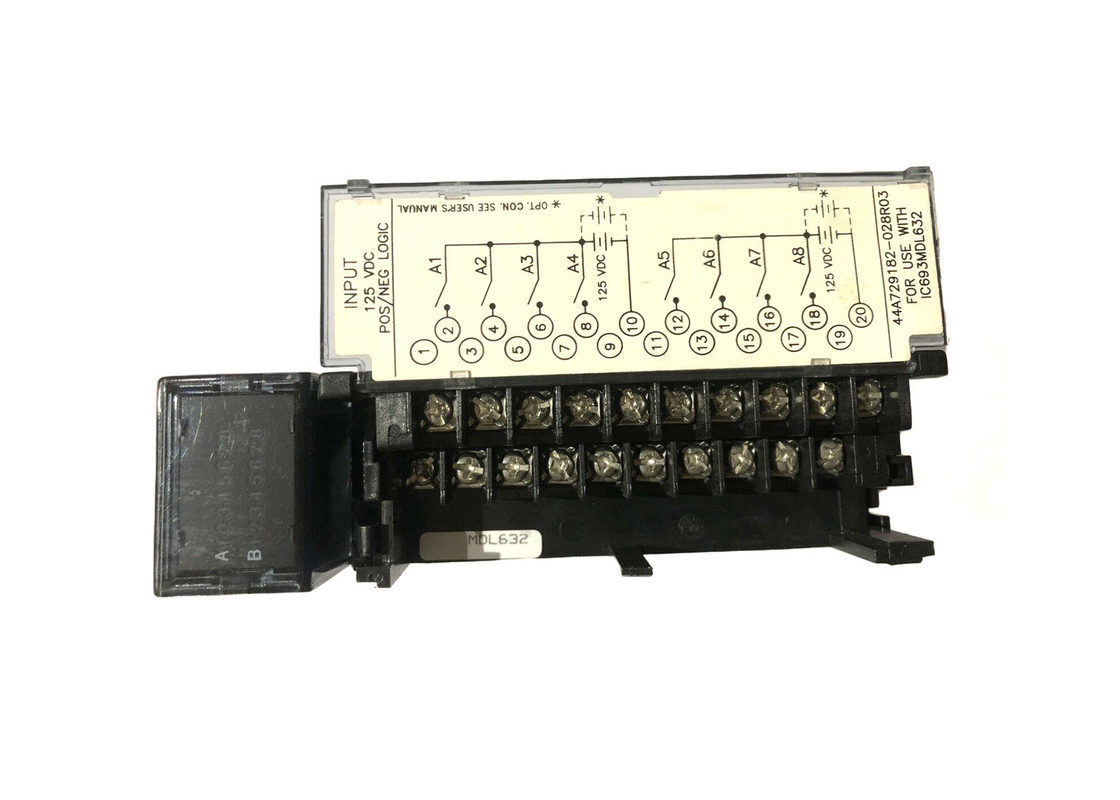

C'è uno sportello incernierato su questo modulo e un inserto è tra le superfici interna ed esterna dello sportello. Quando lo sportello è chiuso, la superficie dell'inserto che è rivolta verso l'interno del modulo contiene informazioni sul cablaggio del circuito. Inoltre, le informazioni sull'identificazione del circuito possono essere registrate sulla superficie esterna.
Sul bordo esterno sinistro dell'inserto, gli utenti possono vedere che è rosso. Questo è codificato a colori per far sapere all'utenteche si tratta di un modulo ad alta tensione.
Specifiche tecniche
| Tensione nominale: | 125 volt CC |
| # di ingressi: | 8 |
| Freq: | n/a |
| Corrente di ingresso: | 4,5 mA |
| Isolamento: | 1500 volt tra lato campo e lato logico |
| Alimentazione CC: | Sì |
Informazioni tecniche
| Tensione nominale | 125 volt CC (logica positiva o negativa) |
| Gamma di tensione di ingresso | da 0 a +150 volt CC |
| Ingressi per modulot | 8 (due gruppi di quattro ingressi) |
| Isolamento | 1500 volt tra lato campo e lato logico |
| 500 volt tra i gruppi | |
| Corrente di ingresso | 4,5 mA tipici |
| Caratteristiche di ingresso | |
| Tensione di stato attivo | da 90 a 150 volt CC |
| Tensione di stato inattivo | da 0 a 30 volt CC |
| Corrente di stato attivo | 3,1 mA |
| Corrente di stato inattivo | 1,1 mA massimo |
| Tempo di risposta attivo | 7 ms tipici |
| Tempo di risposta inattivo | 7 ms tipici |
| Consumo energetico interno | 40 mA dal bus a 5 volt sul backplane |
| 36 mA (tipici) dall'alimentazione di ingresso utente (tutti gli ingressi | |
| ON) |
