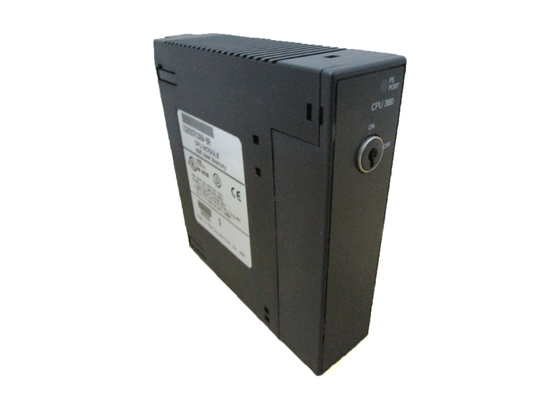

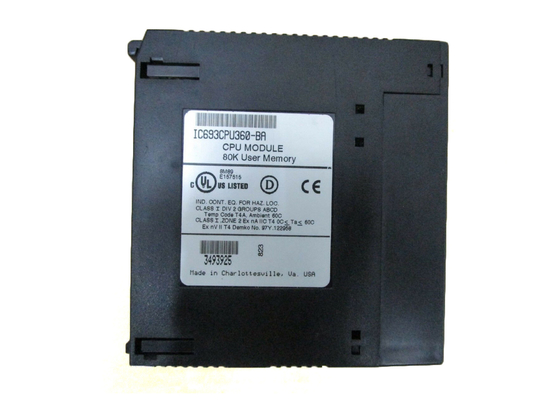

GE FANUC IC693CPU360, singolo modulo del CPU della scanalatura, serie 90/30 di sistema dello SpA
Dettagli:
| Luogo di origine: | U.S.A. |
| Marca: | GE |
| Numero di modello: | IC693CPU360 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | GE Fanuc | Modello: | IC693CPU360 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | processore |
| Microprocessore: | 80386EX | Punti dell'ingresso/uscita: | 4096 |
| Valutazione introdotta tensione: | 5v dc | Consumo attuale: | 670 mA |
| Memoria di registro: | 9999 parole | Temperatura operativa: | 0-60 gradi Celsius |
| Evidenziare: | Modulo di input di logica negativa 24VDC,Modulo di input positivo di logica 24VDC,modulo di uscita di logica negativa 2A |
||
Descrizione di prodotto
Descrizione del prodotto
L'IC693CPU360 di GE Fanuc è un modulo di unità centrale di elaborazione (CPU) 360. Dispone di 240 Kbytes di memoria utente configurabile.Questo è un modulo CPU a slot singolo con 4096 punti I/O discreti su 8 rack.
La velocità di scansione tipica del modulo CPU 360 è di 0,22 mS per 1K di memoria logica.Sebbene il modulo non disponga di porte seriali integrate, può utilizzare il connettore su un alimentatore PLC.Questo modulo ha sia memoria RAM che Flash e, come altri moduli IC693, è compatibile con il firmware v.10.60. Questa unità è compatibile con la gamma Series 90-30 di GE Fanuc. Quando si utilizza questa CPU con applicazioni entry-level con un basso numero di I/O, la CPU è integrata nel backplane. Questo rende tutti gli slot disponibili per l'utilizzo di input o output.Ethernet, vari moduli bus e dispositivi di controllo sono alcuni dei dispositivi compatibili che possono operare con questo modulo CPU.
I modelli di CPU di fascia media sono modulari e sono disponibili in varie dimensioni di memoria. La gamma include anche modelli con diverse capacità di prestazioni e maggiore funzionalità, come il supporto del modulo coprocessore programmabile, le esclusioni e un orologio con batteria di backup. Per quanto riguarda le CPU ad alte prestazioni, sono basate sull'ultimo processore 386EX.
Ciò consente un calcolo rapido e un'elevata produttività. Questi moduli possono gestire fino a 4.096 punti I/O e partono da 32K di memoria e possono essere programmati in una serie di linguaggi standard.L'IC693CPU360 è una CPU ad alte prestazioni.
Specifiche tecniche
| Velocità del processore: | 25 MHz |
| Punti I/O: | 2048 |
| Memoria dei registri: | 240KBytes |
| Matematica in virgola mobile: | Sì |
| Sistema a 32 BIT | |
| Processore: | 80386EX |
Informazioni tecniche
CPU360 Numero di catalogo IC693CPU360
| Tipo di CPU | Modulo CPU a slot singolo |
| Piastre di base totali per sistema | 8 (piastra di base CPU + 7 espansioni e/o remote) |
| Carico richiesto dall'alimentatore | 670 milliampere da alimentazione +5 VDC |
| Velocità del processore | 25 MegaHertz |
| Tipo di processore | 80386EX |
| Temperatura di esercizio | Da 0 a 60 gradi C (da 32 a 140 gradi F) ambiente |
| Velocità di scansione tipica | 0,22 millisecondi per 1K di logica (contatti booleani) |
| Memoria del programma utente (massima) | A partire dal firmware Release 9.0, 240K Bytes. Nota: la dimensione effettiva della memoria del programma utente disponibile dipende dalle quantità configurate per i tipi di memoria di parola configurabili %R, %AI e %AQ (vedere di seguito). Per il firmware precedente alla Release 9.0, la dimensione fissa è di 80K byte. |
| Punti di ingresso discreti - %I | 2.048 |
| Punti di uscita discreti - %Q | 2.048 |
| Memoria globale discreta - %G | 1.280 bit |
| Bobine interne - %M | 4.096 bit |
| Bobine di uscita (temporanee) - %T | 256 bit |
| Riferimenti allo stato del sistema - %S | 128 bit (%S, %SA, %SB, %SC - 32 bit ciascuno) |
| Memoria dei registri - %R | A partire dal firmware Release 9.0, configurabile in incrementi di 128 parole da 128 a 16.384 parole con Logicmaster e da 128 a 32.640 parole con Control versione 2.2. Per il firmware precedente alla Release 9.0, la dimensione fissa è di 9.999 parole. |
| Ingressi analogici - %AI | A partire dal firmware Release 9.0, configurabile in incrementi di 128 parole da 128 a 16.384 parole con Logicmaster e da 128 a 32.640 parole con Control versione 2.2. Per il firmware precedente alla Release 9.0, la dimensione fissa è di 9.999 parole. |
| Uscite analogiche - %AQ | A partire dal firmware Release 9.0, configurabile in incrementi di 128 parole da 128 a 16.384 parole con Logicmaster e da 128 a 32.640 parole con Control versione 2.2. Per il firmware precedente alla Release 9.0, la dimensione fissa è di 9.999 parole. |
| Registri di sistema (solo per la visualizzazione della tabella di riferimento; non possono essere referenziati nel programma logico) | 28 parole (%SR) |
| Timer/Contatori | >2.000 |
| Registri a scorrimento | Sì |
| Porte seriali integrate | 1 (utilizza il connettore sull'alimentatore PLC). Supporta i protocolli slave SNP e SNP-X. Richiede il modulo CMM per il supporto del protocollo master SNP/SNP-X, CCM o slave RTU; modulo PCM per il supporto master RTU. |
| Comunicazioni | LAN- Supporta multidrop. Supporta anche moduli Ethernet, FIP, Profibus, GBC, GCM e GCM+. |
| Override | Sì |
| Orologio con batteria di backup | Sì |
| Interruzioni | Sì |
| Tipo di memorizzazione | RAM e Flash |
| Compatibilità PCM/CCM | Sì |
| Supporto della matematica in virgola mobile | Sì, basato su firmware nella Release 9.0 del firmware e versioni successive. |
