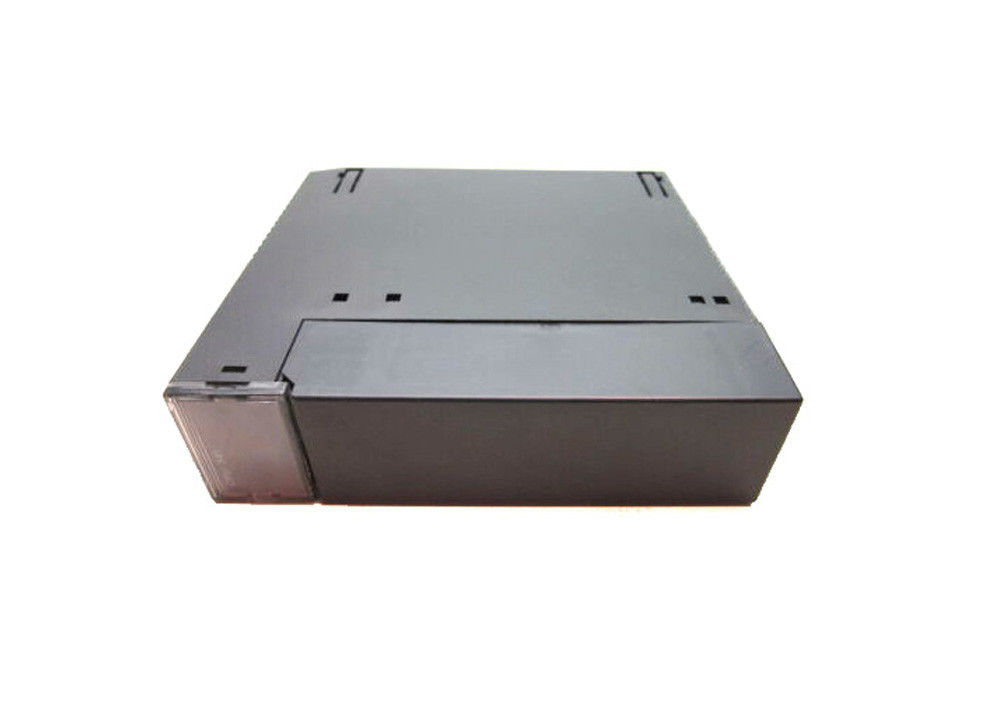

IC693CPU341 Modulo CPU GE FANUC serie 90-30 da 20 Megahertz

IC693CPU341 Modulo CPU GE FANUC serie 90-30 da 20 megahertz

Descrizione del prodotto

Generale:Il modulo IC693CPU341, membro della serie GE Fanuc 90-30, è un modulo CPU a slot singolo dotato di 5 piastre base. Contiene 4 piastre base remote e/o di espansione oltre alla piastra base con 1 CPU. È dotato di un processore 80C188XL.

Energia:Funziona a 20 MHz e richiede un carico di 490 milliampere dall'alimentatore nominale da +5 VCC. Il modulo funziona a una temperatura ambiente compresa tra 0 e 60 gradi Celsius (o tra 32 e 140 gradi Fahrenheit).

Memoria:La velocità tipica di questa CPU è di 0,3 millisecondi per 1K di logica (noti anche come contatti booleani). Con una memoria massima del programma utente di 80 KB, l'IC693CPU341 ha una memoria di registro (%R) di 9999 parole; memoria globale discreta (%G) di 1280 bit, bobine interne (%M) di 1024 bit, bobine di uscita (temporanee) (%T) di 256 bit e riferimenti di stato del sistema (%S) di 128 bit (con %S, %SA, %SB, %SC aventi 32 bit ciascuno).

I/O:Gli ingressi analogici (%AI) e le uscite (%AQ) sono rispettivamente 1024 e 256 parole. Gli ingressi discreti (%I) e le uscite (%Q) sono 512 ciascuno. Dispone di registri di sistema di 16 parole (%SR) che vengono utilizzati solo per la visualizzazione della tabella di riferimento e non possono essere referenziati nel programma di logica utente.

Specifico:Questa CPU dispone di una singola porta seriale integrata, che richiede un connettore per l'alimentatore PLC utilizzato nel sistema. La porta supporta i protocolli slave SNP/SNP-X. L'IC693CPU341 è compatibile con PCM/CCM, sebbene richieda un modulo CMM per supportare il supporto master SNP/SNP-x, CCM o slave RTU. Richiede inoltre un modulo PCM per supportare il master RTU.

LAN:IC693CPU341 ha una rete locale (LAN) installata. Questa funzionalità consente al CUP di supportare una varietà di moduli opzionali, come i moduli opzionali FIP, Profibut, multidrop, Ethernet, GBC, GMC e GCM+. Le sue prime versioni hanno RAM ed EPROM o EEPROM opzionali per l'archiviazione della memoria. Le nuove versioni, a partire dalla versione hardware IC693CPU341-J e dalla versione firmware 4.61, supportano solo RAM e Flash opzionale per esigenze di memoria aggiuntive.
