Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | GE Fanuc | Modello: | IC693CPU340 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | Modulo del CPU |
| Velocità di clock: | 20 megahertz | Microprocessore: | 80C188XL |
| Memoria di registro: | 19,9 kilobyti | Memoria di programma applicativo: | 32 kilobyti |
| Punti dell'ingresso/uscita: | 512 | Input corrente: | 490 milliampère |
| Evidenziare: | Modulo di input di logica negativa 24VDC,Modulo di input positivo di logica 24VDC,modulo di uscita di logica negativa 2A |
||

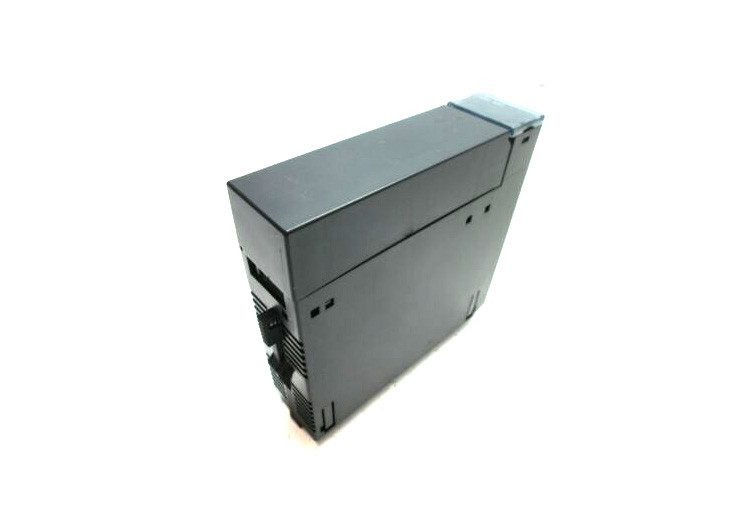

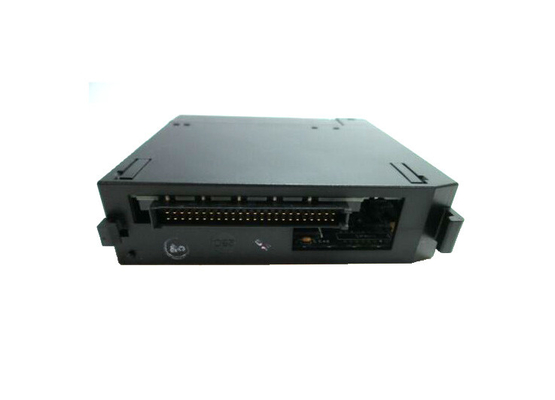

IC693CPU340 è un modulo del CPU 340 di una scanalatura con la memoria dell'utente da 32 kbyte ed i registri 10K. Ha una piastra di base del CPU e quattro piastre di base di espansione per ogni sistema. Il IC693CPU340 ha un'alimentazione elettrica che ha bisogno di un carico di 350 milliampère da +5 VCC di rifornimento. Usa l'unità di elaborazione 80188 che ha una velocità di elaborazione di 10 megahertz. La temperatura di funzionamento di IC693CPU340 è di 0 - 60 gradi di F) di C (32 - 140 gradi ambientali. Solitamente, la frequenza di scansione di IC693CPU340 è di 0,3 millisecondi per 1K di logica (contatti booleani). Firmware come il più alta memoria di programma applicativo cede 9,0, byte 240K. La dimensione esatta della memoria attuale di programma applicativo conta sul numero progettato per il %R, %AI e %AQ ha composto i tipi di memoria di parola. Inoltre ha input discreto ed i punti discreti dell'uscita 512.The del CPU 340 ha una memoria globale discreta - %G di 1280 bit
I IC693CPU340 Inputs-%A1 analogico e output-%AQ analogico consistono di 128 parole e di 64 parole rispettivamente. Ulteriormente, comprende un registro del sistema con 16 parole che possono essere usate soltanto per fornire di rimandi l'osservazione della tavola e non concedono fornire di rimandi nel programma di logica dell'utente. Il conteggio di tempo per il modulo è normalmente 680 con l'esistenza di un registro a scorrimento. Il modulo ha porte incorporate 1 (usi il connettore sull'alimentazione elettrica dello SpA). Questa porta ostacola i protocolli dello schiavo di SNP/SNP-X che hanno bisogno del modulo CMM per il padrone di SNP/SNP-X. In termini di comunicazione, ha una lan – multidrop della guida. Inoltre offre l'assistenza ai moduli di opzione di Ethernet, di FIP, di Profibus, di GBC, di GCM e di GCM+. IC693CPU340 usa RAM ed il flash facoltativo come stoccaggio di memoria per memorizzare i dati necessari.
| Velocità di unità di elaborazione: | 20 megahertz |
| Punti dell'ingresso/uscita: | 512 |
| Memoria di registro: | 19.9KBytes |
| Per la matematica di virgula mobile: | Nessun |
| Sistema PUNGENTE 16 | |
| Unità di elaborazione: | 80C188XL |
Numero di catalogo CPU340 IC693CPU340
| Tipo del CPU | Singolo modulo del CPU della scanalatura |
| Piastre di base totali per sistema | 5 (1 piastra di base del CPU + espansione 4 e/o ripresa esterna) |
| Carico richiesto dall'alimentazione elettrica | 490 milliampère da +5 VCC di rifornimento |
| Velocità di unità di elaborazione | 20 megahertz |
| Tipo dell'unità di elaborazione | 80C188XL |
| Temperatura di funzionamento | 0 - 60 gradi di F) di C (32 - 140 gradi ambientali |
| Tasso di ricerca tipico | 0,3 millisecondi per 1K di logica (contatti booleani) |
| Memoria di programma applicativo (massimo) | byte 32K |
|
Punti di informazioni discreti - %I Punti discreti dell'uscita - %Q |
512 512 |
| Memoria globale discreta - %G | 1280 bit |
| Bobine interne - %M | 1024 bit |
| Bobine (temporanee) dell'uscita - %T | 256 bit |
| Riferimenti di stato di sistema - %S | 128 bit (%S, %SA, %SB, %SC - 32 bit ciascuno) |
| Memoria di registro - %R | 9999 parole |
| Entrate analogiche - %AI | 1024 parole |
| Uscite analogiche - %AQ | 256 parole |
| Registri del sistema (per la tavola di riferimento che osserva soltanto; non può essere fornito di rimandi nel programma di logica dell'utente) | 16 parole (%SR) |
| Temporizzatori/contatori | >2000 |
| Registri a scorrimento | sì |
| Porti incorporati | 1 (connettore di usi sull'alimentazione elettrica dello SpA). Sostiene i protocolli dello schiavo di SNP/SNP-X. Richiede il modulo CMM per il supporto del padrone di SNP/SNP-X, dello schiavo di RTU o, di CCM; Modulo del PCM per il supporto matrice di RTU. |
| Comunicazioni | Lan - Multidrop di sostegni. Inoltre sostiene Ethernet, la FIP, Profibus, GBC, GCM, moduli di opzione di GCM+. |
| Provvigione supplementare | sì |
| Orologio di appoggio batteria | sì |
| Interruzioni | sì |
| Tipo di stoccaggio di memoria | RAM e flash facoltativo |
| Compatibilità di PCM/CCM |
sì |
