| Marca: | GE Fanuc | Modello: | IC693CPU311 |
|---|---|---|---|
| SERIE: | Serie 90-30 | Tipo di prodotto: | CPU |
| Numero delle porte seriali: | 1 | Numero degli input: | 512 |
| Numero delle uscite: | 512 | Tipo dell'unità di elaborazione: | 80188 |
| Velocità di unità di elaborazione: | 10 megahertz | Temperatura di funzionamento: | 32 - 140 gradi di Fahrenheit |
| Evidenziare: | Modulo di input di logica negativa 24VDC,Modulo di input positivo di logica 24VDC,modulo di uscita di logica negativa 2A |
||

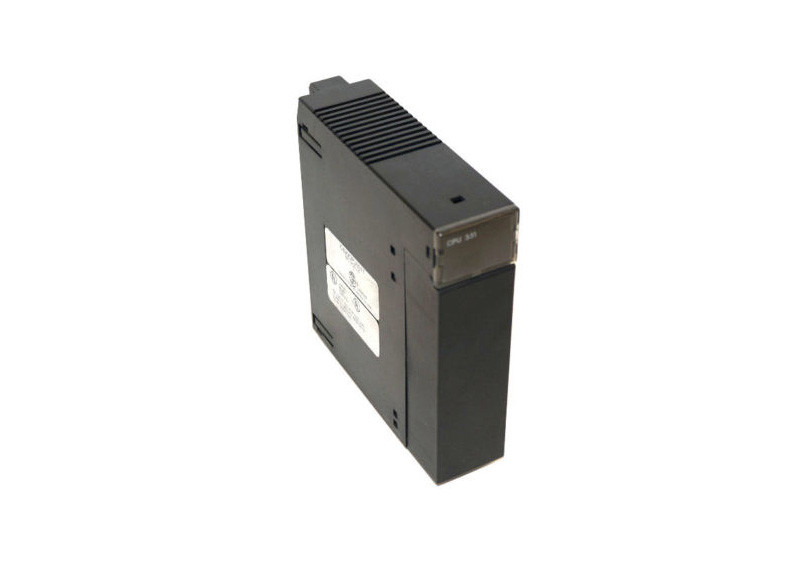

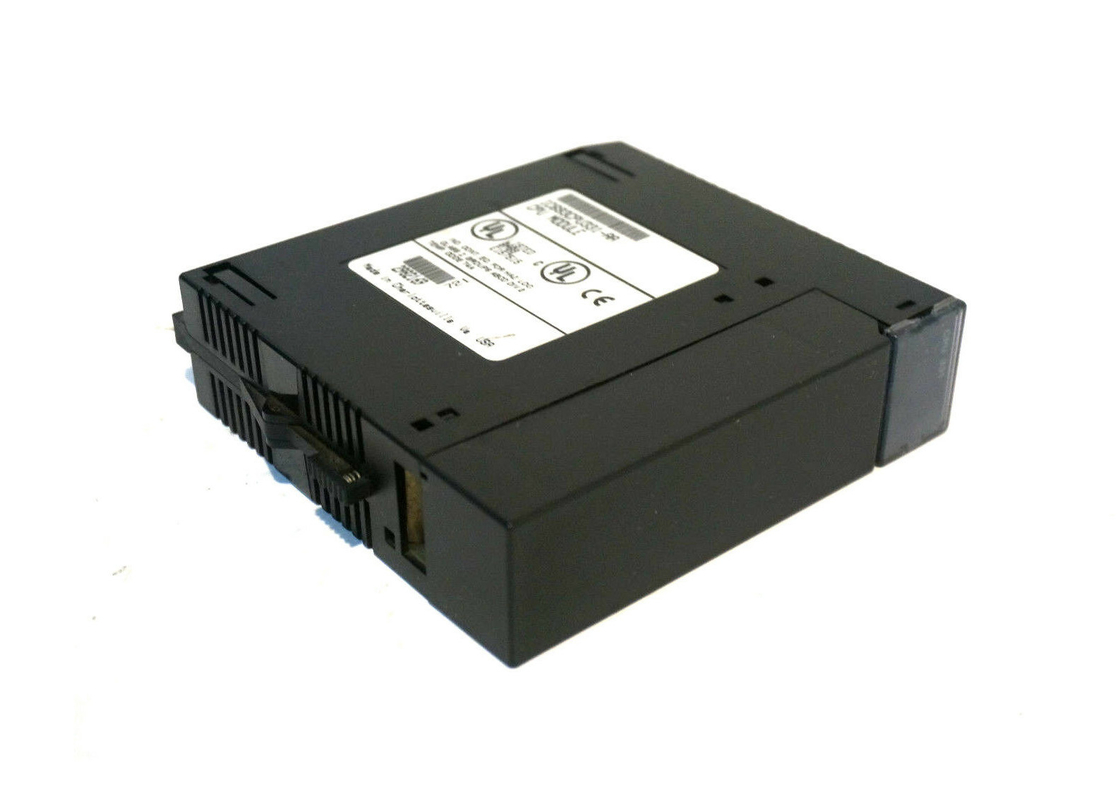

Generalità: Il IC693CPU331 è un singolo modulo del CPU della scanalatura. La società a capitale misto di GE Fanuc Automation Corporation, anche conosciuta come divisione di automazione e di controllo di GE, è il produttore di questo modulo.
Piastre di base: Un singolo sistema può sostenere fino a 5 piastre di base, che includono una piastra di base per il CPU e la quattro ripresa esterna e piastre di base di espansione.
Potere: Questo CPU richiede un carico da 350 milliampère dall'alimentazione elettrica, che dovrebbe avere un tasso di CC di +5V. Con velocità dell'unità di elaborazione di 10 megahertz, il IC693CPU331 utilizza un'unità di elaborazione 80188. La temperatura ambiente di funzionamento varia da 0°C a 60°C o a 32°F a 140°F.
Specifico: Il IC693CPU331 è un CPU modulare, che comprende il CPU, un chip di memoria, un blocco del circuito collegato integrato che è saldato ad un circuito ed il bordo della superficie posteriore. Il modulo del CPU è inserito nella superficie posteriore, che è possibile perché il IC693CPU331 è un modulo alimentabile. L'utente deve installare sempre il modulo del CPU nella scanalatura 1 della piastra di base. La piastra di base a distanza e l'espansione sono caratteristiche che supporti modulari del CPU. Questo modello del CPU ha un tasso di ricerca per 1 K di logica, o possiamo dire che i contatti booleani è di in genere 0,4 millisecondi. C'è un massimo dei byte 16K della memoria di programma disponibili per l'utente. Ci sono inoltre 128 bit riservati ai riferimenti allo stato di sistema.
Il IC693CPU331 sostiene i modi multipli di comunicazione compreso la lan con il supporto ed Ethernet del multidrop. Questo modulo sostiene altri moduli di comunicazione, quali la FIP, GBC, GCM e GCM+. IC693CPU331 inoltre sostiene le caratteristiche compreso la provvigione supplementare e un orologio a pile. Tuttavia, le interruzioni attualmente non sono sostenute. RAM e EEPROM o il EPROM (facoltativi) sono i tipi di sostegno di stoccaggio di memoria. È inoltre compatibile con PCM/CCM.
| Velocità di unità di elaborazione | 10 megahertz |
| Punti dell'ingresso/uscita | 512 |
| Memoria di registro | 4KBytes |
| Per la matematica di virgula mobile | Nessun |
| Sistema PUNGENTE 16 | Sì |
| Unità di elaborazione |
80188 |
| Tipo del CPU | Singolo modulo del CPU della scanalatura |
| Piastre di base totali per sistema | 5 (1 piastra di base del CPU + espansione 4 e/o ripresa esterna) |
| Carico richiesto dall'alimentazione elettrica | 350 milliampère da +5 VCC di rifornimento |
| Velocità di unità di elaborazione | 10 megahertz |
| Tipo dell'unità di elaborazione | 80188 |
| Temperatura di funzionamento | 0 - 60 gradi di F) di C (32 - 140 gradi ambientali |
| Tasso di ricerca tipico | 0,4 millisecondi per 1K di logica (contatti booleani) |
| Memoria di programma applicativo (massimo) | byte 16K |
| Punti di informazioni discreti - %I | 512 |
| Punti discreti dell'uscita - %Q | 512 |
| Memoria globale discreta - %G | 1280 bit |
| Bobine interne - %M | 1024 bit |
| Bobine (temporanee) dell'uscita - %T | 256 bit |
| Riferimenti di stato di sistema - %S | 128 bit (%S, %SA, %SB, %SC - 32 bit ciascuno) |
| Memoria di registro - %R | 2048 parole |
| Entrate analogiche - %AI | 128 parole |
| Uscite analogiche - %AQ | 64 parole |
| Registri del sistema (per la tavola di riferimento che osserva soltanto; non può essere fornito di rimandi nel programma di logica dell'utente) | 16 parole (%SR) |
| Temporizzatori/contatori | 680 |
| Registri a scorrimento | sì |
| Porti incorporati | 1 (connettore di usi sull'alimentazione elettrica dello SpA). Sostiene i protocolli dello schiavo di SNP/SNP-X. Richiede il modulo CMM per il supporto del padrone di SNP/SNP-X, dello schiavo di RTU o, di CCM; Modulo del PCM per il supporto matrice di RTU. |
| Comunicazioni | Lan - Multidrop di sostegni. Inoltre sostiene Ethernet, la FIP, Profibus, GBC, GCM, moduli di opzione di GCM+. |
| Provvigione supplementare | sì |
| Orologio di appoggio batteria | sì |
| Interruzioni | no |
| Tipo di stoccaggio di memoria | RAM ed EPROM facoltativo o EEPROM |
| Compatibilità di PCM/CCM | Sì |
