Descrizione di prodotto

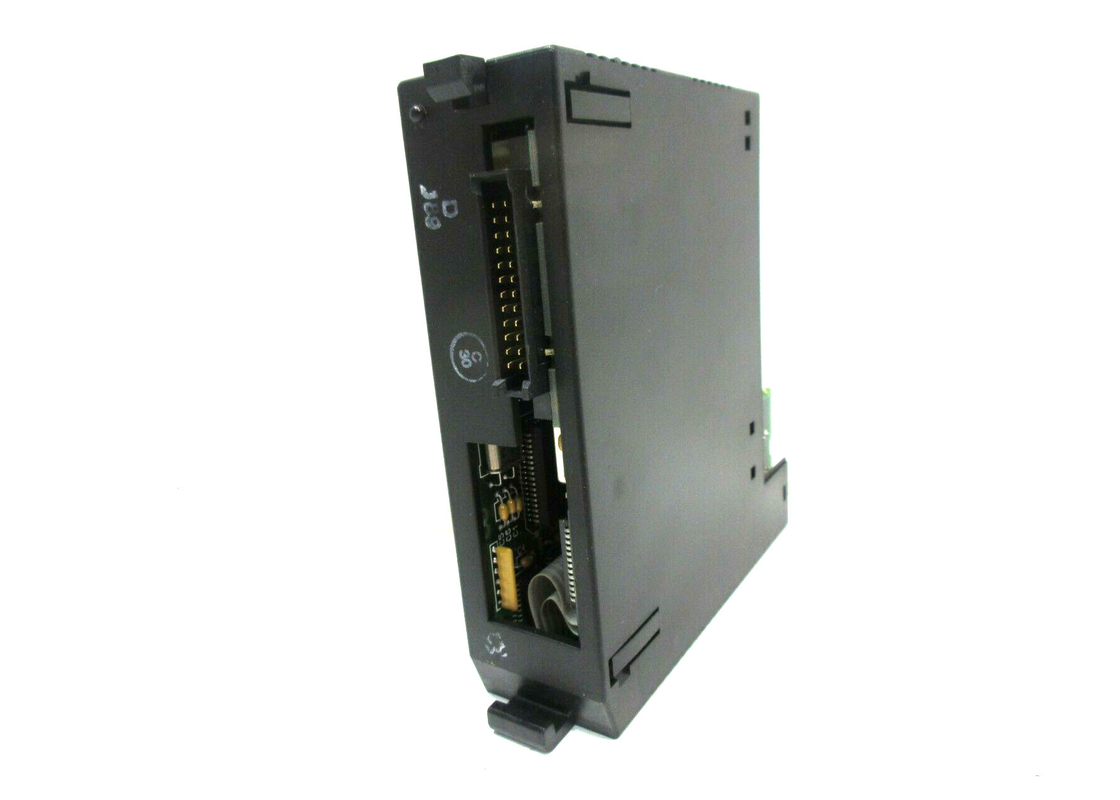

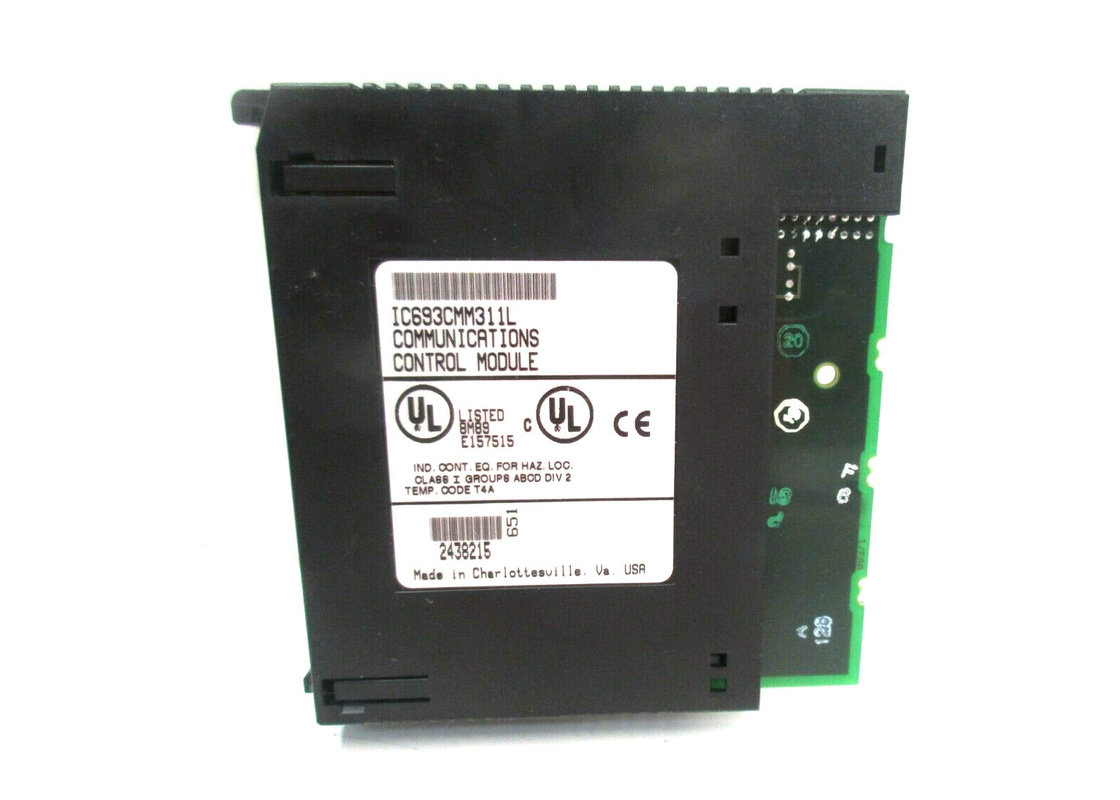

GE Fanuc IC693CMM311 è un modulo del coprocessore di comunicazioni. Questa componente fornisce un coprocessore di rendimento elevato per tutta la serie 90-30 CPU modulari. Non può essere usata con i CPU incastonati. Ciò riguarda i modelli 311, 313, o 323. Questo modulo sostiene il protocollo di comunicazione di CCM di GE Fanuc, il protocollo di SNP ed il protocollo di comunicazione dello schiavo di RTU (Modbus). È possibile configurare il modulo facendo uso del software di configurazione. Alternativamente, gli utenti possono optare per una messa a punto di difetto. Ha due porte seriali. Il porto 1 sostiene le applicazioni RS-232 mentre il porto 2 sostiene le applicazioni RS-232 o RS-485. Entrambi i porti sono fissati al singolo connettore del modulo. Per questo motivo, il modulo è stato fornito con un cavo dell'ipsilon (IC693CBL305) per separare i due porti per rendere i collegamenti più facili.

È possibile utilizzare fino a 4 moduli del coprocessore di comunicazioni in un sistema che ha un CPU di 331 o sopra. Ciò può essere fatta soltanto via la piastra di base del CPU. Nelle versioni prima di 4,0, questo modulo presenta un caso speciale quando entrambi i porti sono configurati come dispositivi dello schiavo di SNP. Il valore di identificazione – 1 in una richiesta del Datagram dell'annullamento ha ricevuto a qualsiasi schiavo che dispositivo finirà annullando tutti i Datagrams stabiliti su entrambi i dispositivi dello schiavo all'interno dello stesso CMM. Ciò è differente ad un modulo CMM711, che non ha interazione fra i datagrams stabiliti sulle porte seriali. La versione 4,0 del IC693CMM311, che è stato liberato nel luglio 1996, ha risolto l'edizione. Le versioni precedenti del modulo che hanno prego questo problema ci contattano per le riparazioni.

Il modulo del coprocessore di comunicazioni di GE Fanuc IC693CMM311 funziona come unità di elaborazione di espansione che specificamente è incaricata con la comunicazione esterna della serie 90-30 CPU modulari, in particolare con i 311, 313, o 323 modelli. Alcuni dei protocolli di comunicazione di sostegno dal modulo del coprocessore di comunicazioni di GE Fanuc IC693CMM311 sono i protocolli di CCM, di SNP e di RTU Modbus di GE Fanuc. La porta seriale 2 può ricevere la comunicazione RS-232 o RS-485 come stata necessaria. A ha venduto esclusivamente il cavo dell'ipsilon (numero del pezzo IC693CBL305) è necessario per il collegamento del RS-232 o i protocolli RS-485 da entrambi i protocolli di serie dividono lo stesso porto del collegamento. La porta seriale 1 esclusivamente è dedicata alle applicazioni RS-232. La valutazione di tensione di funzionamento è di 5 volt di CC ed è ricavata dalla superficie posteriore dello SpA e la valutazione corrente è di 400 milliampère.

Il modulo del coprocessore di comunicazioni di GE Fanuc IC693CMM311 è semplice configurare usando gli strumenti o il software proprietario di configurazione tenuti in mano privati su un personal computer con una carta del PCI. Il solo indicatore visibile LED presentare sul modulo del coprocessore di comunicazioni è «l'APPROVAZIONE» LED del MODULO e lo stato LED di entrambe le porte seriali. «L'APPROVAZIONE» LED del MODULO per le comunicazioni che di GE Fanuc IC693CMM311 modulo del coprocessore sarà fuori se il modulo non è in funzione, sarà su quando il modulo sta funzionando correttamente e continuerà infiammare durante i sistemi diagnostici inizii ciclo. Tutte le informazioni necessarie per controllare i processi di comunicazione più comuni sono precaricate sul dispositivo, in modo da nessuna personalizzazione supplementare è richiesta per ottenere il modulo in servizio subito dopo del disimballaggio.
