Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | GE Fanuc | Modello: | IC693CHS398 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | Piastra di base di espansione |
| Numero di slot: | 5 | Collegamento del CPU: | Richiesto |
| Numero dei CPU di sostegno: | 1 | Sistemi compatibili del CPU: | PLCs e pc con le carte di interfaccia con computer personale |
| Messa a terra: | Terreno di intesa richiesto | Connettore di espansione: | fermaglio D tipo con 25 perni |
| Evidenziare: | Controllore logico programmabile 30VDC,150Hz ha introdotto il modulo del simulatore,modulo introdotto corrente analogico 250Ohms |
||

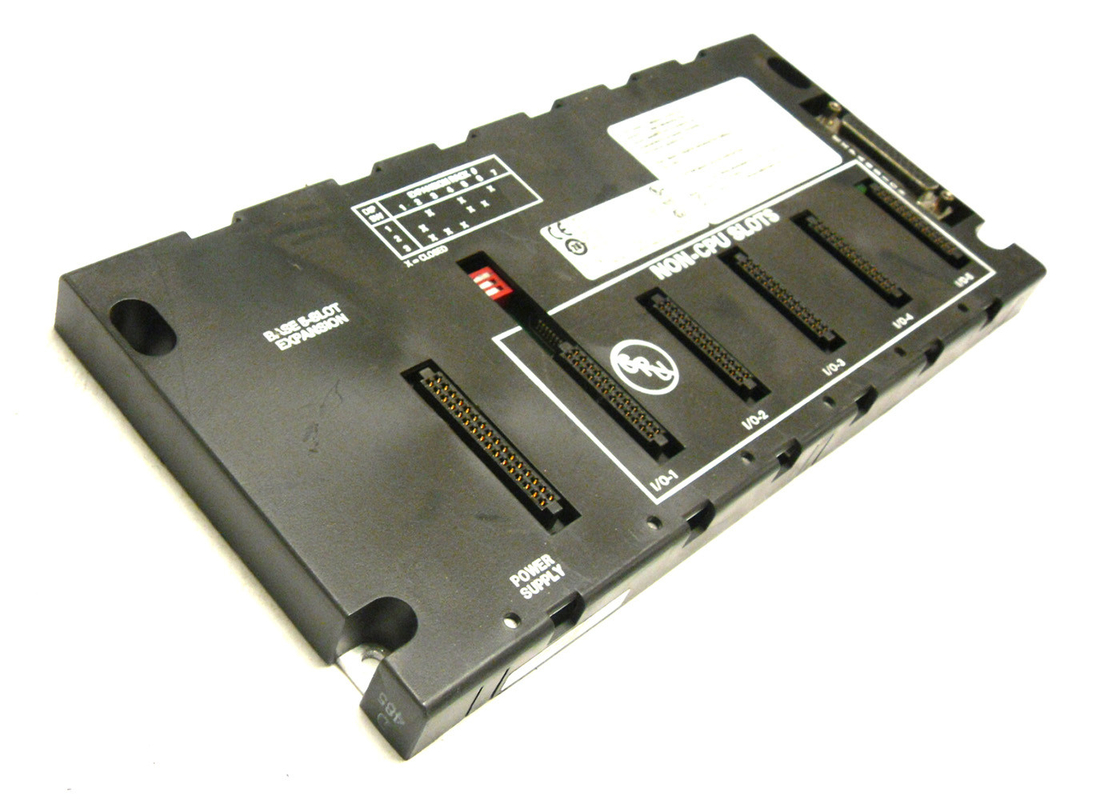

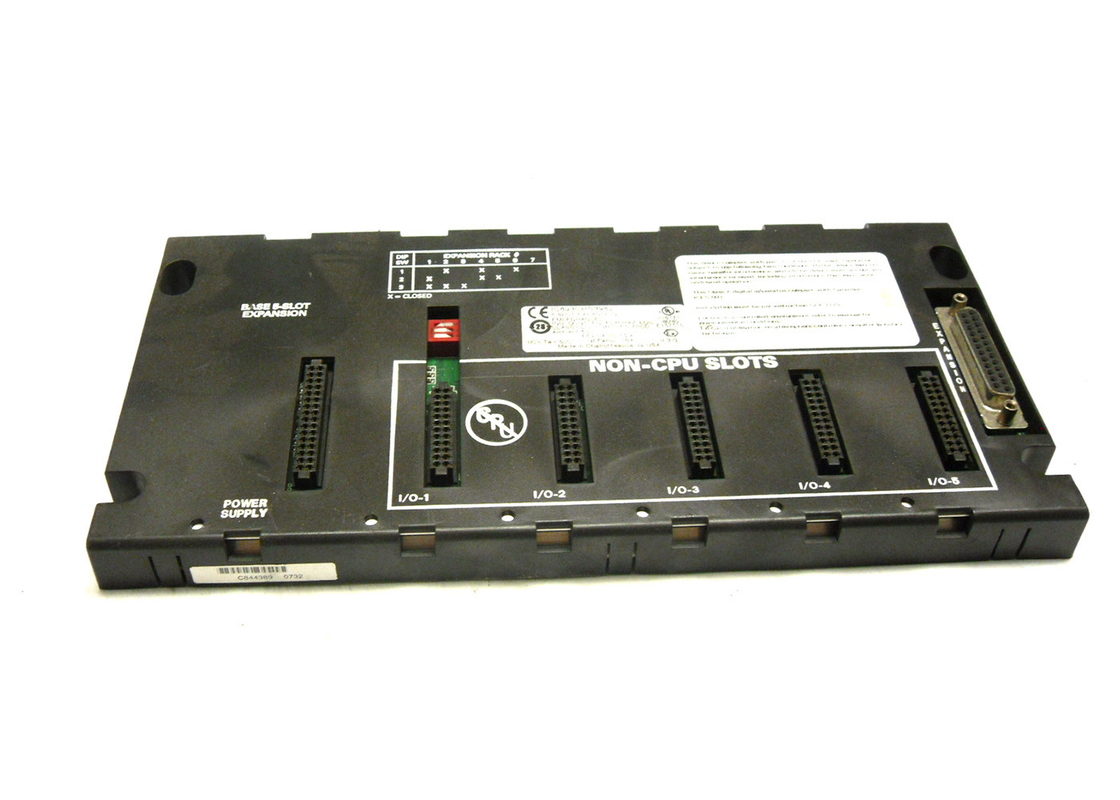

Il GE Fanuc IC693CHS398 è una piastra base di espansione a 5 slot. Questa unità è progettata per l'uso con il modulo della serie 90-30 di GE.Innanzitutto, una piastra base remota non può essere un'unità autonoma.Invece, deve essere collegato a un sistema che ha una CPU. Questa CPU può essere parte di un controller logico programmabile (PLC) o può essere in un personal computer.il PC deve avere una scheda di interfaccia PCIn secondo luogo, possono essercinon più di un totale di 50 piedi di cavi di interconnessione tra la piastra base della CPU e le piastre base di espansione.
Il tipo di CPU nel sistema determinerà il numero di piastre base remote che possono essere utilizzate.Per tutte le CPU numerate 350 e superiori, il numero massimo di piastre base è 7. Il piano posteriore remoto di questo sistema non può supportare i seguenti moduli opzionali - PCM, CMM, ADC e BEM330.devono essere montati in una piastra base della CPU.Tutti gli altri moduli opzionali e i moduli di I/O possono essere montati in qualsiasi tipo di piastra base.
Le piastre base remote hanno le stesse dimensioni delle piastre base di espansione, utilizzano lo stesso tipo di alimentatori e supportano gli stessi moduli I/O e moduli opzionali.Su ogni piastra base remota, all'estremità destra, c'e' un connettore di espansione femminile di tipo D a 25 pin, Ogni piattaforma a 5 slot dispone di un interruttore DIP per la selezione del numero di rack.è essenziale che tutti i moduli di espansione siano collegati a un terreno comune.
| Tipo di modulo: | Base di I/O di espansione |
| Opzione baseplate: | Espansione |
| Distanza: | Fino a 15 metri |
| Numero di slot: | 5 |
| Dimensioni: | 100,43 x 5,12 x 5,59 pollici. |
| Potenza interna utilizzata: | 170 mA @ 5 VDC |
• Potrebbe esserciNon più.più di un totale di 50 piedi (15 metri) di cavi di interconnessione baseplates di espansione e la CPUbase.
• Una piastra di base di espansione non può stare da sola. Deve essere collegata a un sistema che ha una CPU.La CPU può essere in un PLC o in un personal computer dotato di una scheda di interfaccia per personal computer (cfr. capitolo11),
• Il numero massimo di piastre base di espansione consentite per sistema dipende dal tipo di CPU con cui vengono utilizzate. Per le CPU 331, 340 e 341, il massimo è 4.7.
• Ogni piastra base di espansione ha un connettore di espansione di bus di ingresso/uscita di tipo D femminile a 25 pin montato a. il suo Giusto. fine per connessione a altri piastre base.
• Disponibileindueversioni;5 slot(IC693CHS398)- e10 slot (IC693CHS392)
• UnPiano posteriore di espansionenon èsupportoIlSeguendo intelligentiopzionemoduli:PCM, ADC,BEM330,- eQuesti moduli devonoesseremontatoina)CPUbase.Tutti altri I/O - e opzione moduli può essere montato in qualsiasi tipo di - Il portabelli.
• Tutte le piastre di base di espansione devono essere collegate a un terreno comune (cfr. il capitolo "Installazione")dettagli).
• Le piastre di base di espansione hanno le stesse dimensioni fisiche, usano gli stessi tipi di alimentatori, - e supporto Il Lo stesso. I/O - e opzione moduli come Il Remote piastre base.
• Ciascuno Espansione piattaforma di base ha a) Scaffale Numero Selezione DIP Scambio.
