IC693CHS397 GE FANUC Piastra base CPU modulare a 5 slot Modulo base I/O CPU

Descrizione del prodotto

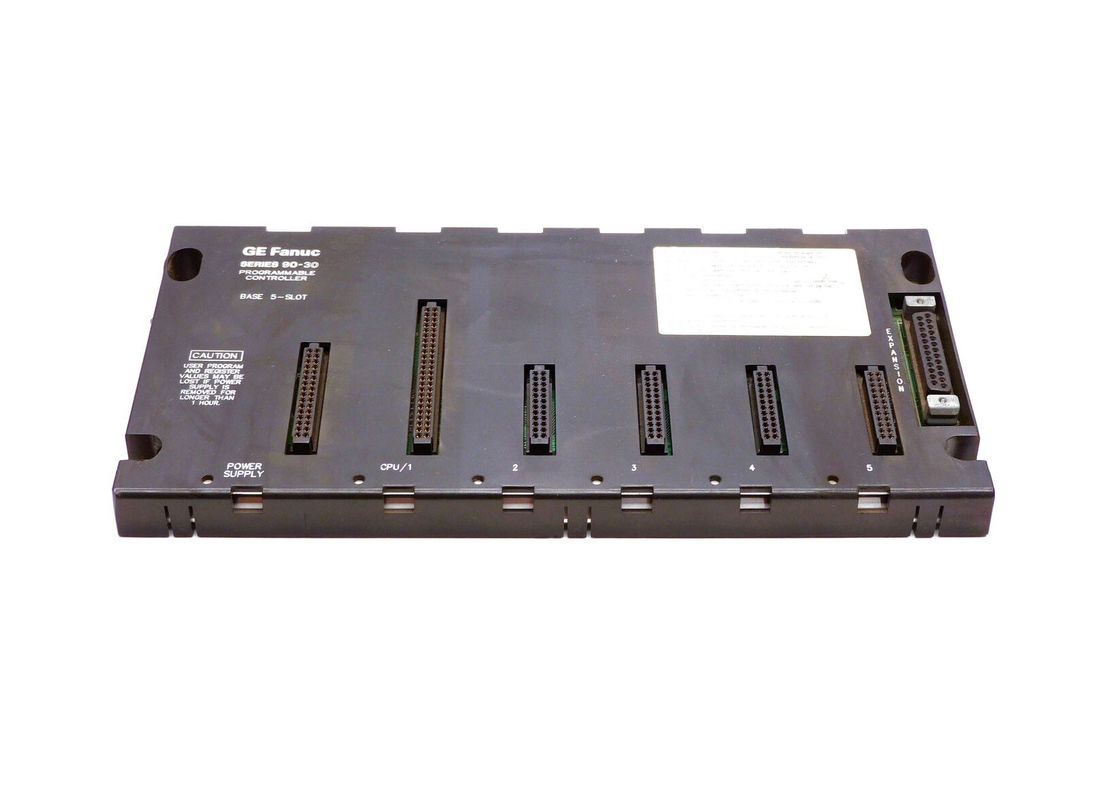

Il GE Fanuc IC693CHS397 è una piastra base modulare della CPU a 5 slot.
Per far funzionare la piastra base, gli utenti devono collegare un modulo di alimentazione all'ingombro sinistro.
Questo slot è unico per dimensioni e tipo, in quanto supporta solo un modulo di alimentazione.
Questo slot non è numerato. Nel slot 1, una CPU o un modulo di opzione speciale deve essere installato.
in quanto può supportare solo un modulo CPU o un modulo opzionale speciale, ad esempio uno scanner di I/O remoto FIP (IC693BEM330).
è contrassegnato come CPU/1.

Per tutti gli slot con numero 2 o superiore, gli utenti possono installare moduli opzionali o moduli I/O.Questi slot sono di dimensioni e di tipologie uniche.
La baseplate modulare della CPU può supportare baseplate di espansione e remote.Pertanto, sulla destra
Il dispositivo è dotato di un connettore di espansione femminile, un connettore a 25 pin di tipo D, che consente agli utenti di connettersi a uno dei due connettori.
Piattaforma di base di espansione o remota.

Se si desiderano funzionalità aggiuntive, l'utente può adattarle. Questo perché la CPU è modulare.
sostituirlo o modificarlo con un altro tipo.Per ogni sistema, può essere utilizzata al massimo una piastra base della CPU.Eventuali ulteriori
Per impostazione predefinita, una piastra base CPU modulare come l'IC693CHS397 è sempre assegnata Rack
Numero zero.

Specifiche tecniche

Informazioni tecniche

Piastre base CPU modulari

• Un modulo di alimentazione deve essere collegato nella fessura sinistra (che non è numerata) di queste piastre base. modulo.

• Un modulo CPU (o uno speciale modulo Option) deve essere installato nella fessura 1 di queste piastre base.Lo slot 1 è di dimensioni e tipologie uniche che supporta solo un modulo CPU o un modulo Option speciale come il FIP Remote I/O Scanner (IC693BEM330). Lo slot 1 è etichettato CPU/1.

• Le slot numerate 2 e superiori sono di dimensioni e tipi unici che supportano solo I/O o Option moduli.

• Le piastre base di espansione e remote sono supportate, quindi un connettore di espansione femminile di tipo D a 25 pin è situato all'estremità destra della piastra base per la connessione a una piastra base di espansione o remote.

• Poiché la CPU è modulare, può essere sostituita o modificata in un altro tipo se sono disponibili ulteriori caratteristiche. Desiderato.

• Se si utilizza più di una piastra base in a) sistema, Il aggiuntivo uno deve essere o Espansione o Remote tipo.

• A modulare CPU piattaforma di base è sempre assegnato, da per impostazione predefinita, Scaffale Numero 0.
