Modulo analogico dell'ingresso/uscita di GE FANUC IC693ALG442, serie 90-30 sistemi dello SpA
Dettagli:
| Luogo di origine: | U.S.A. |
| Marca: | GE |
| Numero di modello: | IC693ALG442 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | GE Fanuc | Modello: | IC693ALG442 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo di prodotto: | Modulo di combinazione |
| Numero di canali: | 6 | Numero di output: | 2 |
| Numero di input: | 4 | Numero dei terminali del blocchetto di connettore: | 20 |
| Tensione nominale: | 24 volt di CC | Corrente di output: | 0 - 20 milliampère, 4 - 20 milliampère |
| Evidenziare: | Controllore logico programmabile 30VDC,150Hz ha introdotto il modulo del simulatore,modulo introdotto corrente analogico 250Ohms |
||
Descrizione di prodotto

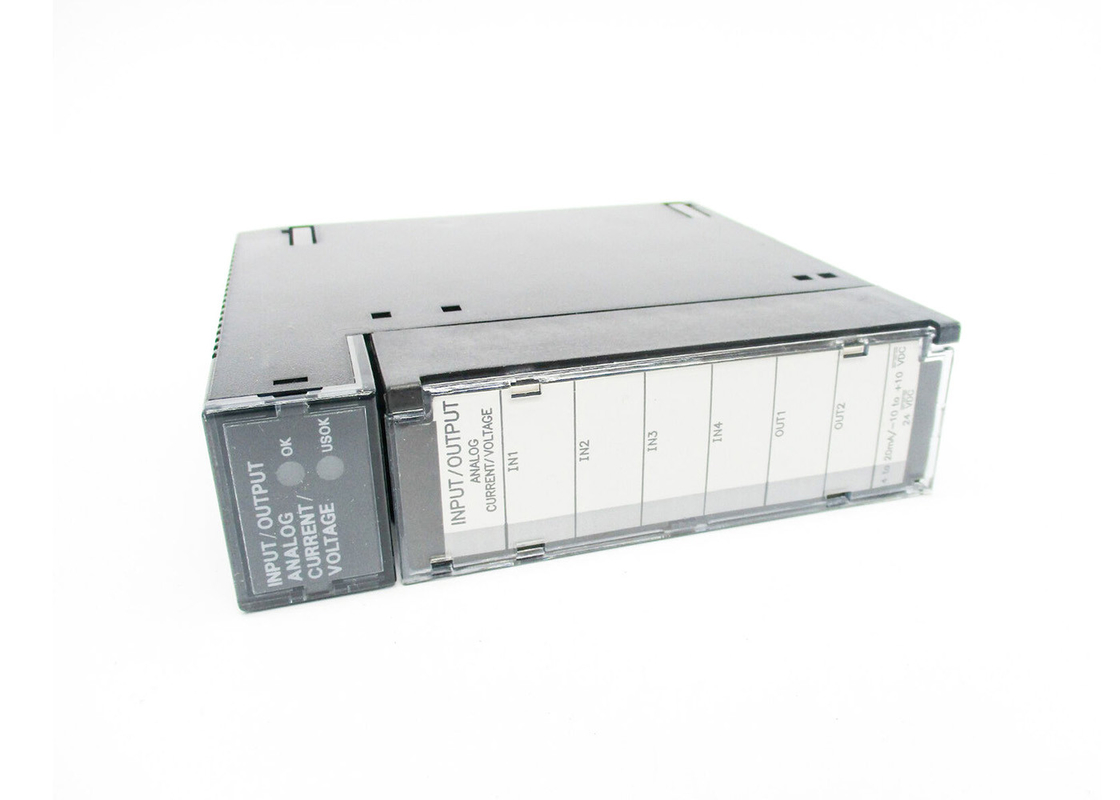

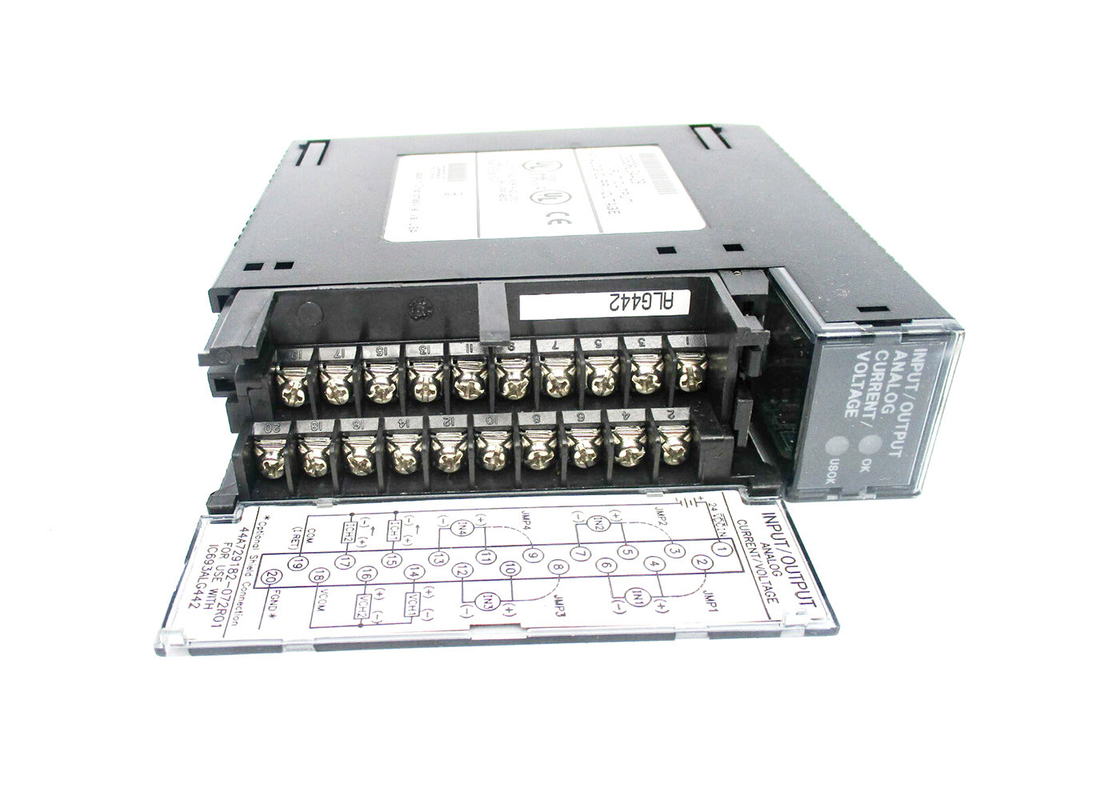

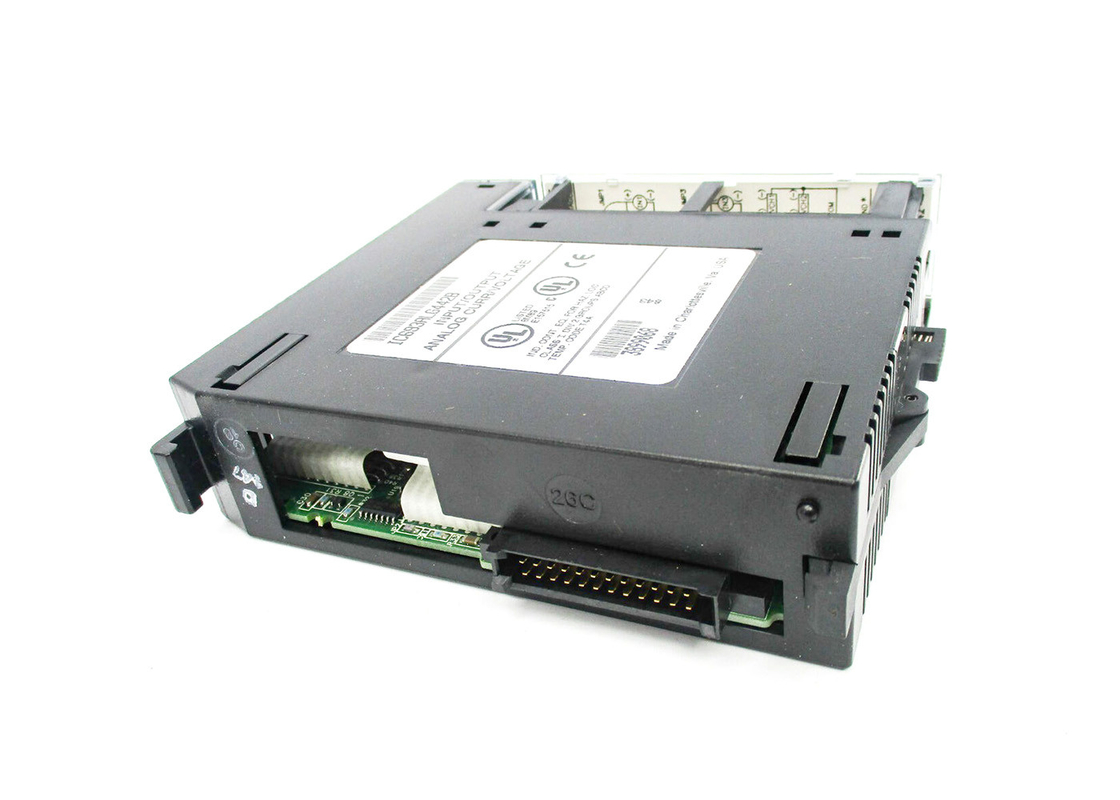

GE FANUC IC693ALG442 modulo analogico di I/O, sistemi PLC serie 90-30
Descrizione del prodotto
Il GE Fanuc IC693ALG442 è un modulo di I/O analogo dei sistemi PLC della serie 90-30 di GE FanucL'alimentazione di questo modulo è la tipica alimentazione +5VDC dalla CPU con una corrente massima di 95mA e un'alimentazione esterna combinata.L'alimentazione esterna di questo modulo ha un valore tipico di 24 VDC ma può variare da 20 a 30 VDC. Avvertimento: il collegamento di questo modulo a una piastra base mentre è acceso è pericoloso e può danneggiare i componenti del sistema.
Esistono sei tipi di moduli I/O per la serie 90-30 di PLC GE Fanuc. Questi sono moduli Discreti o Analoghi.o hanno una combinazione di canali di ingresso e di uscita. Questo tipo di modulo è un input/output combinato. I dati contenuti in %AI e %AQ registrano valori analogici utilizzati dal PLC. Il numero di moduli che possono essere installati su un sistema dipende da %AI, %AQ,e %I riferimenti disponibiliQuesti riferimenti sono diversi per ogni tipo di CPU.Il modulo di I/S analogico GE Fanuc IC693ALG442 fornisce al PLC una gamma di informazioni sullo stato, compreso stato del modulo, rilevamento di un filo aperto o di un sovraccarico in modalità di uscita, stato molto basso o alto dei canali di ingresso e stato della potenza fornita dal modulo.
Specifiche tecniche
| Numero di canali: | Immissione: 4 differenziali |
| Distanza di uscita di tensione: | 0 a +10V (unipolare) o -10 a +10V (bipolare) |
| Intervallo di uscita corrente: | 0-20 mA o 4-20 mA |
| Tasso di aggiornamento: | 4 msec (tutti i canali) |
| carico di uscita massimo: | 5 mA |
| Consumo di energia: | 95 mA dal bus a +5 V o 129 mA dall'alimentazione utente a +24 V |
Informazioni tecniche
| Requisiti di energia | |
| Intervallo di tensione di alimentazione esterna | Da 20 a 30 VDC (24 VDC tipici) |
| Rapporto di rigetto dell'alimentazione |
Corrente: 5 μA/V (tipico), 10 μA/V (massimo) Voltaggio: 25 mV/V (tipico), 50 mV/V (massimo) (misurato variando il VUSER da 24 VDC a 30 VDC) |
| Ripple di tensione | 10% |
| Consumo di energia | 95 mA da alimentazione interna +5 VDC, 150 mA da alimentazione esterna +24 VDC |
| Tasso di aggiornamento | Tasso di aggiornamento: 3 ms |
| Isolamento, campo verso il piano di fondo (ottico) e verso il quadro di terra | 250 VAC in continuo; 1500 VAC per 1 minuto |
| Fonti di uscita analoghe | Due, con fine unico. |
| Uscita di corrente analogica | |
| Intervalli di uscita | 0 a 20 mA, 4 a 20 mA |
| Risoluzione |
0 a 20 mA: 0,6 μA (1 LSB = 0,6 μA) Da 4 a 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Accuratezza assoluta 1,5 |
±0,1% della scala completa @ 25°C (77°F), tipico ±0,25% della scala completa @ 25°C (77°F), massimo ±0,5% della scala completa nell'intervallo di temperatura di funzionamento (massimo) |
| Tensione massima di conformità | VUSER 3 V (minimo) a VUSER (massimo) |
| Carico dell'utente | L'USER = 20 V, massimo 1350Ω a VUSER = 30 V) |
| Capacità di carico di uscita | 2000 pF (massimo) |
| Induttanza del carico di uscita | 1 ora (massimo) |
| Output di tensione analogica | |
| Intervalli di uscita | -10 a +10 V (bipolare), 0 a +10 V (unipolare) |
| Risoluzione |
¥10 V a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Accuratezza assoluta 2,5 |
±0,25% della scala completa @ 25°C (77°F), tipico ±0,5% della scala completa @ 25°C (77°F), massimo ±1,0% della scala completa nell'intervallo di temperatura di esercizio (massimo) |
| Carico di uscita | 5 mA (2 K Ohm di resistenza minima) |
| Capacità di carico di uscita | 1 μF (capacità massima) |
| Input analogici | Quattro, differenziale. |
| Input di corrente analogica | |
| Intervalli di input | 0 a 20 mA, 4 a 20 mA, 4 a 20 mA Potenziato |
| Risoluzione | 5 μA (1 LSB = 5 μA) |
| Accuratezza assoluta 3, |
± 0,25% della scala completa @ 25°C (77°F) ±0,5% della scala completa nell'intervallo di temperatura di esercizio specificato |
| Linearità | < 1 LSB |
| Voltaggio in modalità comune | 200 VDC (massimo) |
| Rifiuto della modalità comune | > 70 dB a corrente continua; > 70 dB a 60 Hz |
| Rifiuto del canale trasversale | > 70 dB da DC a 1 kHz |
| Impedenza di ingresso | 250 Ω |
| Risposta del filtro di ingresso | 38 Hz |
