Modulo introdotto corrente analogico di serie 90-30 RX3i di GE FANUC IC693ALG223 PACSystems

GE FANUC IC693ALG223 Modulo di ingresso corrente analogico RX3i Series 90-30 PACSystems

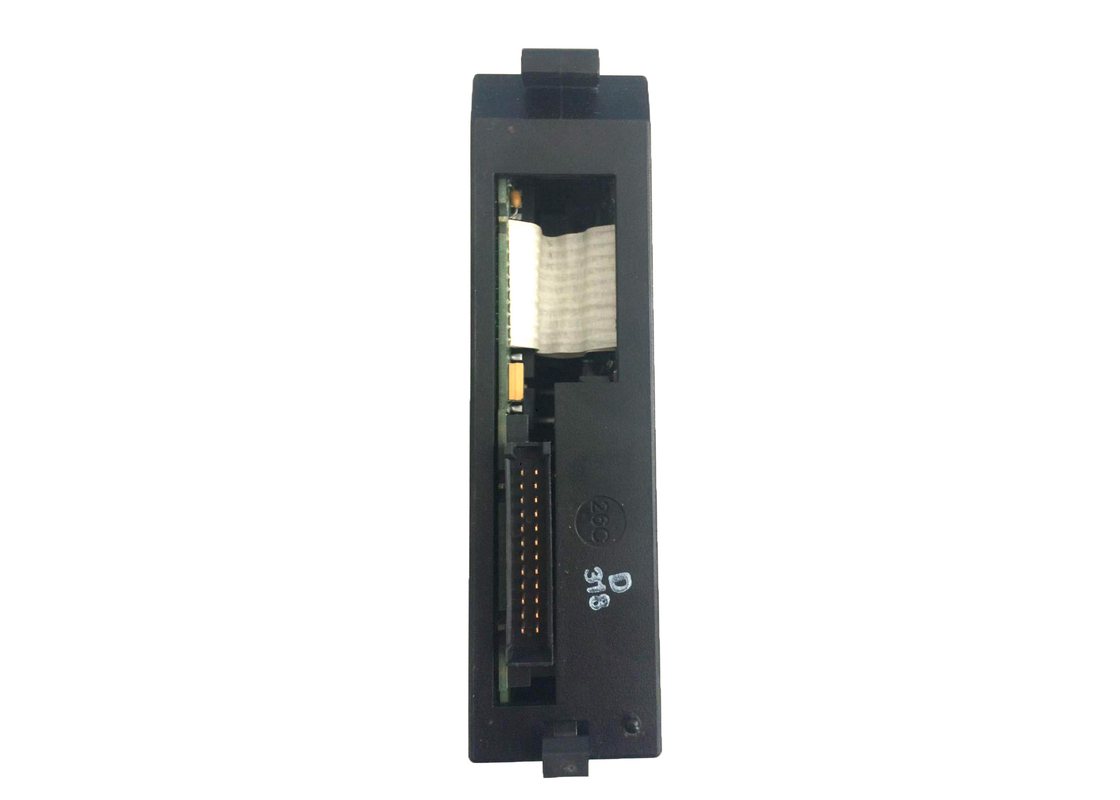

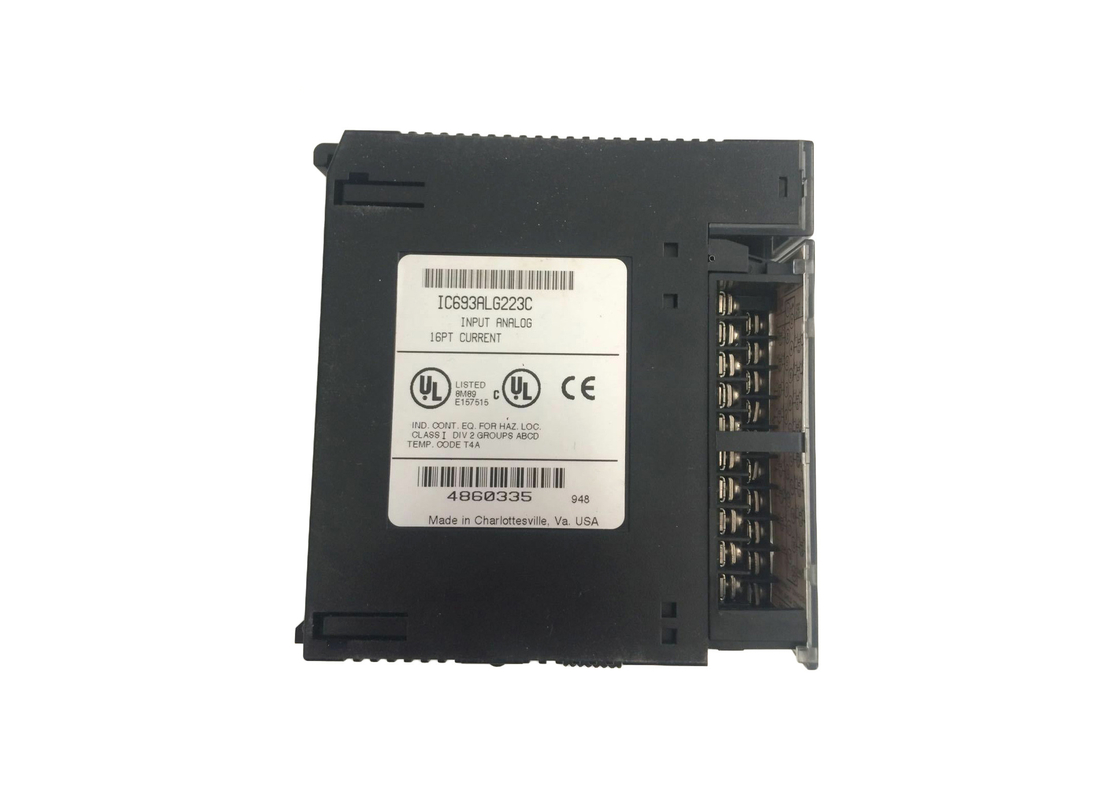

Descrizione del prodotto di  IC693ALG223

IC693ALG223 è un modulo di ingresso corrente analogico RX3i Series 90-30 PACSystems che offre 16 canali.I 16 canali separati e single-ended del modulo possono essere configurati per uno dei seguenti tre intervalli: da 4 a 20 mA, da 0 a 20 mA o da 4 a 20 mA Enhanced. Sia gli allarmi alti che bassi sono ottenibili su ogni intervallo. Nell'intervallo Enhanced, il modulo IC693ALG223 può essere impostato con un limite di allarme basso per rilevare la corrente di ingresso con il rilevamento di guasti da filo aperto nelle applicazioni da 4 a 20 mA; anche gli avvisi di allarme alto possono essere impostati dall'utente. Inoltre, questo modulo segnala lo stato, inclusa l'alimentazione alla CPU. IC693ALG223 può essere utilizzato in qualsiasi slot I/O che offre un connettore seriale nel sistema RX3i o Series 90-30.

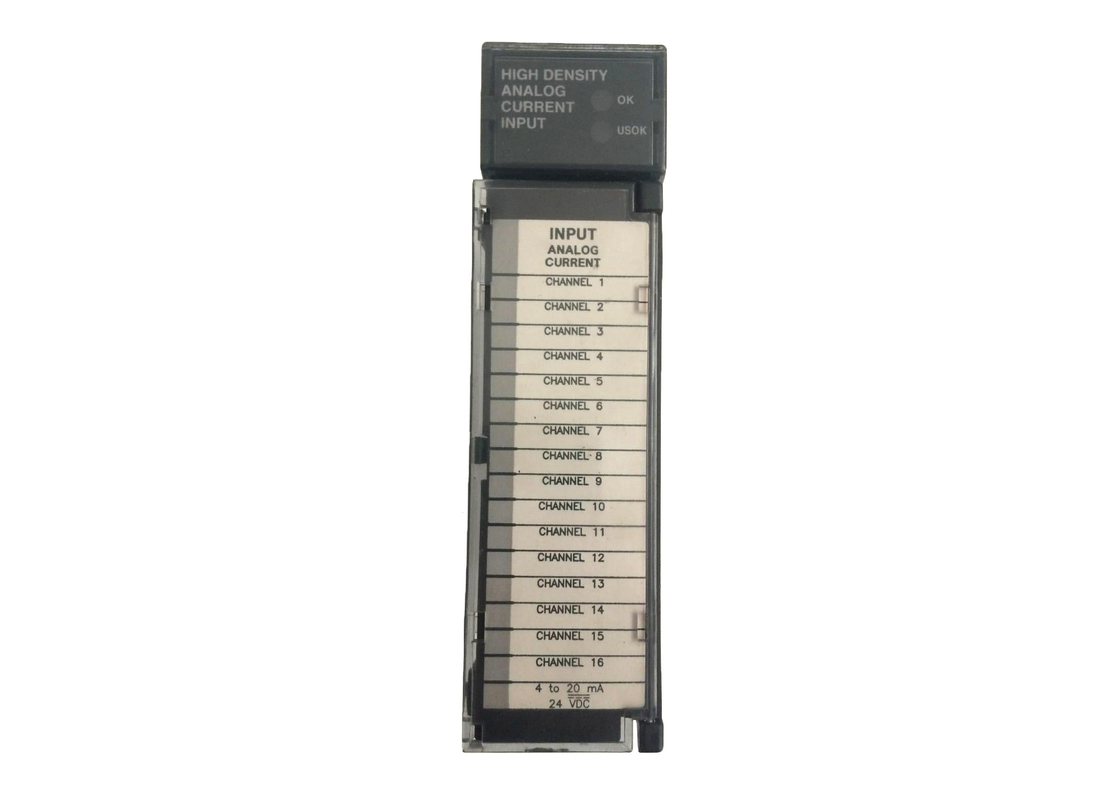

Specifico per il IC693ALG223 modulo, vengono consumati 120 mA da un bus a 5 VCC sul backplane del controller. Ciò richiede anche un loop di corrente di 65 mA più da un'alimentazione a +24 VCC fornita dall'utente. Una frequenza di aggiornamento di 6 ms è standard con isolamento di 250 VCA continui o 1500 VCA per un minuto. Quando si scansionano i canali attivi, il numero di canali da scansionare verrà completato in ordine seriale. I valori analogici vengono scalati sull'intero intervallo del convertitore con la calibrazione di fabbrica che regola il valore analogico per bit. I rack RX3i supportano gli aggiornamenti del firmware associato a questo modulo, ma ciò non include i rack 90-30. L'IC693ALG223 è inoltre dotato di spie di stato LED che emettono ON, OFF e FAIL per assistere l'utente nel funzionamento e nella risoluzione dei problemi.

Il modulo IC693ALG223 è un modulo di ingresso corrente analogico a 16 canali prodotto da GE Fanuc come parte della linea di prodotti Series 90-30. Questo modulo è dotato di 16 canali di ingresso single-ended progettati per convertire tra diversi intervalli di corrente supportati o per convertire i segnali analogici in segnali PLC digitali. Il modulo ha una tensione di isolamento di 1500 Volt tra il lato campo e il lato logico, e questo aiuta a eliminare i loop di massa all'interno delle linee di comunicazione. Il modulo di ingresso corrente analogico GE Fanuc IC693ALG223 fornisce 3 intervalli di corrente di ingresso che sono da 4 a 20 milliampere, da 0 a 20 milliampere e da 4 a 20 milliampere. Questa unità è stata testata e progettata per funzionare con i PLC GE Series 90-30 e funziona con una corrente nominale di 65 milliampere a 24 Volt CC di tensione dall'alimentatore esterno che fornisce al sistema le correnti di loop.

Il modulo di ingresso analogico a 16 canali GE Fanuc IC693ALG223 è dotato di una frequenza di risposta del filtro di ingresso di 200 Hertz e un'impedenza di ingresso di 250 Ohm. Il numero totale di ingressi di corrente analogica che possono essere installati nel sistema è 4 insieme alle CPU 323, 313 e 311, e 8 ingressi di corrente analogica possono essere installati con la CPU 331 e 12 ingressi possono essere installati con le CPU 341 e 340. Questa unità è dotata di un alto livello di risoluzione e precisione che la aiuta a gestire segnali analogici altamente sensibili. Il modulo riceve anche ingressi analogici da un'ampia gamma di sensori come i sensori di livello, i sensori di temperatura e i sensori di flusso. Affinché il modulo di ingresso analogico IC693ALG223 raggiunga il livello di precisione necessario, i canali di ingresso sono dotati di una risoluzione di 4 microampere a 4-20 milliampere di corrente e una risoluzione di 5 microampere a 0-20 milliampere.

Informazioni tecniche di  IC693ALG223
