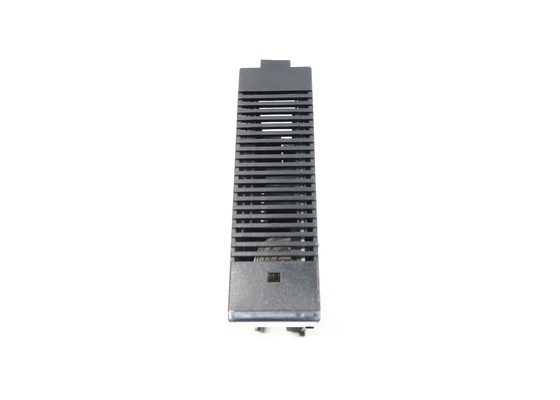

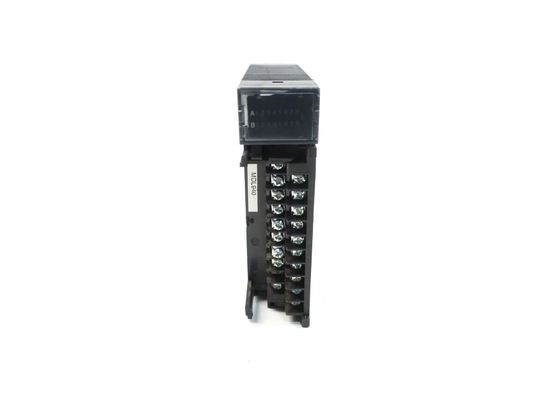

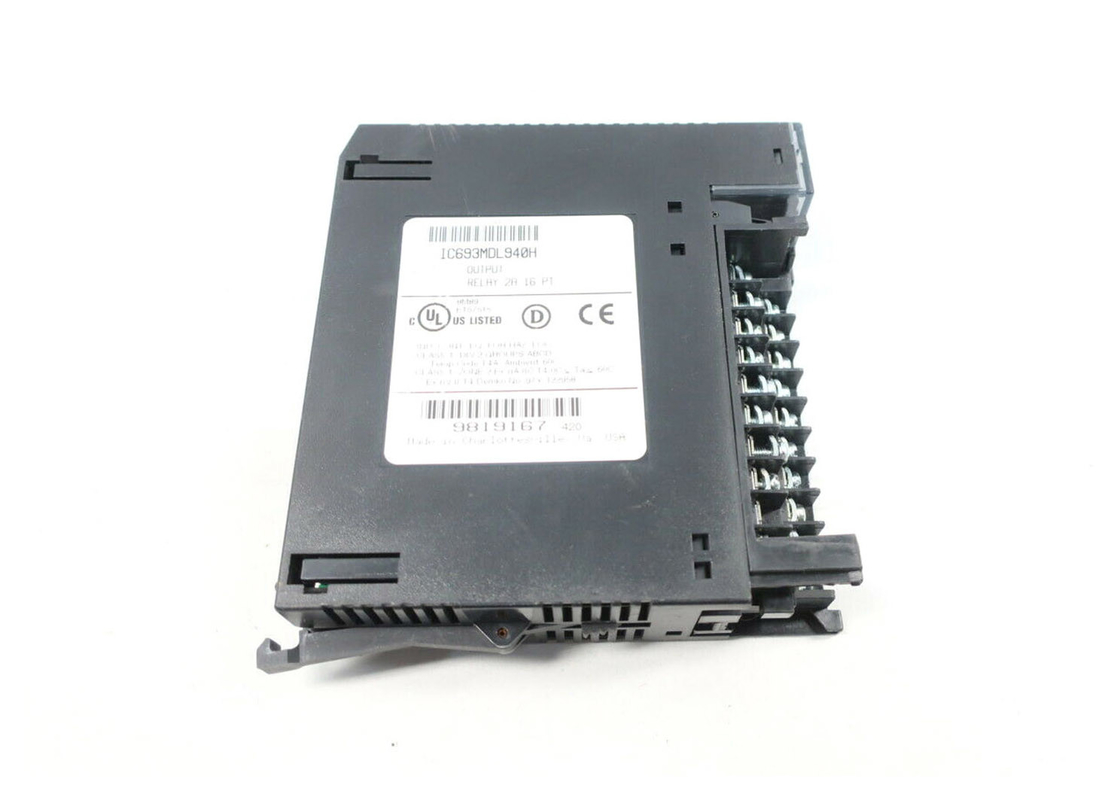

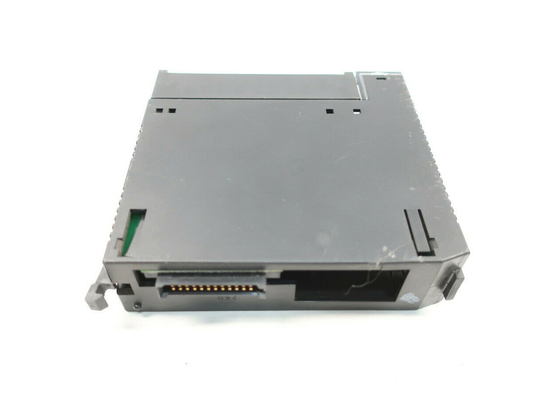

Modulo di uscita IC693MDL940, gamma di 5V a CC 30V, gamma di tensione di frequenza di 50Hz a 60Hz
Dettagli:
| Luogo di origine: | U.S.A. |
| Marca: | GE |
| Numero di modello: | IC693MDL940 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Ge | Modello: | IC693MDL940 |
|---|---|---|---|
| Origine: | U.S.A. | Serie: | Serie 90-30 |
| Tipo di prodotto: | Modulo di uscita del relè | Voltaggio: | 120/240 Volt AC |
| Relè: | 2 amp | Temperatura: | 0-60 gradi Celsius |
| Isolamento: | 1500 volt | Carico massimo: | 4 amp massimi |
| Risposta inserita/disinserita: | 15 millisecondi | Consumo di energia iniziale: | 7 milliampère |
| Evidenziare: | Controllore logico programmabile 30VDC,150Hz ha introdotto il modulo del simulatore,modulo introdotto corrente analogico 250Ohms |
||
Descrizione di prodotto
Modulo di uscita IC693MDL940, intervallo di tensione da 5V a 30V CC, intervallo di frequenza da 50Hz a 60Hz
Informazioni tecniche
| Tensione nominale | 24 volt CC, 120/240 V CA (nominale - vedere la tabella seguente per le eccezioni) |
| Tensione di esercizio |
Da 5 a 30 volt CC Da 5 a 250 V CA, 50/60 Hz |
| Uscite per modulo | 16 (quattro gruppi di quattro uscite ciascuno) |
| Isolamento: | |
| Campo a backplane e a massa telaio |
250 V CA continui; 1500 V CA per 1 minuto |
| Punto a punto | 250 V CA continui; 1500 V CA per 1 minuto |
| Carico massimo |
2 Ampere di servizio pilota massimo per uscita 4 Ampere massimo per comune 16 ampere massimo per modulo |
| Carico minimo | 10mA |
| Spunto massimo | 5 Ampere |
| Tempo di risposta all'accensione | 15 ms massimo1 |
| Tempo di risposta allo spegnimento | 15 ms massimo1 |
| Consumo energetico, tutte le uscite attive | 7mA dal bus a 5 volt sul backplane 135mA dal bus relè a 24 V sul backplane |
| 1 Quando questo modulo viene utilizzato con l'alimentatore CC IC695PSD040 o PSD140, è necessario prendere precauzioni speciali perché le interruzioni nella tensione di alimentazione verranno rilevate da questo modulo e potrebbero causare interruzioni del relè. | |
Informazioni
Il modulo IC693MDL940 è un modulo di uscita relè prodotto da GE Fanuc. È una variante del modulo a 16 punti di uscita con una tensione nominale di 120/240 Volt CA. È un modulo Serie 90-30 utilizzato per controllare i carichi di uscita. Ha una capacità di commutazione in uscita di 2 Ampere di corrente del relè. Ci sono 4 gruppi di 4 punti di uscita ciascuno. Ognuno di questi 4 gruppi ha un terminale di uscita di alimentazione comune. Questa unità relè industriale controlla un'ampia varietà di dispositivi di carico, inclusi solenoidi, indicatori e avviatori motore. Il modulo IC693MDL940 è in grado di gestire 15 bit di dati di uscita dalla CPU del controller host. Può essere configurato TRAMITE il software di configurazione Proficy Machine Edition. Il circuito del relè è alimentato tramite il backplane con una sorgente a 24 Volt CC.
Il modulo IC693MDL940 è di dimensioni compatte e ha un ingombro ridotto. Questo modulo di uscita ha un involucro aperto e deve essere utilizzato solo per applicazioni interne. La temperatura massima di esercizio non deve superare i 60 gradi Celsius per il funzionamento normale. Il modulo IC693MDL940 è dotato di 1500 Volt di isolamento tra il lato campo e il lato logico e 500 Volt di isolamento tra i gruppi. Il modulo di uscita relè può accettare un carico massimo di 4 Ampere di corrente massima per comune. La corrente di carico totale minima è di 10 Ampere e la corrente di spunto massima è di 5 Ampere. Il tempo di risposta all'accensione e allo spegnimento del modulo è di 15 millisecondi. Il consumo energetico iniziale nominale del modulo è di 7 milliampere con una tensione di 5 Volt CC dal bus sul backplane ed è di 135 milliampere con una tensione di 24 Volt CC dal bus sul backplane.
- Domanda: Cos'è un IC693MDL940? Risposta:L'IC693MDL940 è un modulo di uscita relè da 2 Ampere per la serie GE Fanuc 90-30. Fornisce 16 circuiti relè normalmente aperti per il controllo dei carichi di uscita forniti dall'utente.
- Domanda: Qual è la capacità di commutazione in uscita per ogni circuito? Risposta: 2 ampere.
- Domanda: Cosa possono controllare le uscite relè? Risposta: Possono controllare avviatori motore, solenoidi e indicatori.
- Domanda: Che tipo di alimentazione utilizza l'IC693MDL940? Risposta: L'alimentazione per far funzionare l'IC693MDL940 deve essere fornita dall'utente e deve essere alimentazione CA o CC.
- Domanda: Ci sono fusibili su questo modulo? Risposta: No
- Domanda: Qual è la tensione nominale per IC693MDL940? Risposta: 24 volt CC o 120/240 volt CA
- Domanda: Qual è la tensione di esercizio per IC693MDL940? Risposta: Da 5 a 30 volt CC o da 5 a 250 volt CA, 50/60 Hz
- Domanda: Cosa devo fare se il mio IC693MDL940 non funziona correttamente? Risposta: Il prodotto potrebbe aver bisogno di riparazione se il tuo IC693MDL940 non funziona correttamente,
Per ulteriori informazioni sull'uscita relè IC693MDL940 Modulo della serie GE 90-30, consultare il manuale della scheda tecnica.
