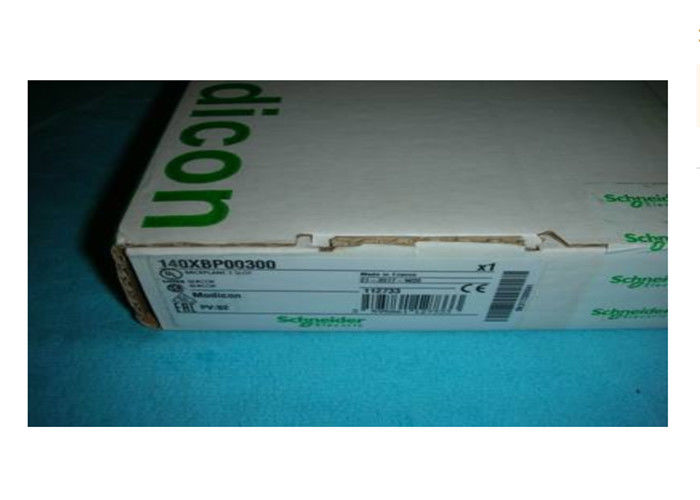

140XBP00300 Backplane Schneider Electric Quantum 3 slot Nuovo Originale
140XBP00300 Principale
| gamma di prodotti |
Piattaforma di automazione Modicon Quantum
|
|
| tipo di prodotto o componente |
Adattatore di testa DIO
|
|
140XBP00300 Complementare
| numero di porto |
1 Fibra ottica Modbus Plus rame singolo
1 doppino intrecciato Modbus RS232
|
|
| velocità di trasmissione |
1 Mbit/s
|
|
| collegamento elettrico |
1 connettore RJ45
2 connettori TX/RX
|
|
| Parole I/O |
30I/32O
|
|
| controlli |
RAM
Indirizzo della RAM
Processore
Somma di controllo
|
|
| potenza dissipata in W |
4 W
|
|
| distorsione/jitter minimo dell'ampiezza dell'impulso |
5 ns
|
|
| lunghezza d'onda |
820 nm
|
|
| bilancio della perdita di potenza |
11 dB 62,5/125 µm
16,5 dB 100/140 µm
6,5 dB 50/125 µm
|
|
| trasmissione ottica |
-16…-9 dBm 100/140 µm
-19,8…-12,8 dBm 50/125 µm
-3,5…110,5 dBm 62,5/125 µm
|
|
| tempo di salita/discesa |
20 ns
|
|
| gamma dinamica |
20dB
|
|
| rilevato silenzio |
-36 dBm
|
|
| scala di sensibilità |
> 30 dBm
|
|
| fabbisogno di corrente del bus |
750 mA
|
|
140XBP00300Ambiente
| resistenza alle scariche elettrostatiche |
Contatto 4 kV conforme a IEC 801-2
8 kV in aria conforme a IEC 801-2
|
|
| resistenza ai campi elettromagnetici |
10 V/m 80…2000 MHz conforme a IEC 801-3
|
|
| temperatura dell'aria ambiente per il funzionamento |
0…60 °C
|
|
| temperatura dell'aria ambiente per la conservazione |
-40…85 °C
|
|
| umidità relativa |
95% senza condensa
|
|
| altitudine operativa |
<= 5000 mt
|
|
| standard |
UL508
|
|
| certificazioni di prodotto |
CSA Classe 1 Divisione 2
RINA
GL
RMRS
C-Tick
GOST
DNV
|
|
140XBP00300 Offerta Sostenibilità
| Stato dell'offerta sostenibile |
Prodotto verde premium
|
|
| Regolamento REACH |
Dichiarazione REACH
|
|
| Direttiva RoHS dell'UE |
Conformità proattiva (prodotto fuori dall'ambito legale della direttiva RoHS UE)
Dichiarazione RoHS UE
|
|
| Senza mercurio |
SÌ
|
|
| Informazioni sull'esenzione RoHS |
SÌ
|
|
| Regolamento RoHS cinese |
Dichiarazione RoHS Cina
|
|
| Divulgazione ambientale |
Profilo ambientale del prodotto
|
|
| Profilo di circolarità |
Informazioni sulla fine della vita
|
|
| RAEE |
Il prodotto deve essere smaltito sui mercati dell'Unione Europea dopo l'apposita raccolta differenziata e non finire mai nei contenitori dei rifiuti
|
Prodotti modello simili
| Moduli I/O analogici |
Moduli I/O discreti |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU aggiornate con il firmware Unity Pro.
(2) Per queste CPU con. è disponibile l'aggiunta di una funzione di derivazione Ethernet RIO completa
Unity Pro e V7.0.
Switch gestiti ConneXium™ (continua) File di configurazione predefiniti (continua) Topologia di esempio con file di configurazione predefiniti C5, C1 e C3 (1) Un uso comune di questa preconfigurazione è per interfacciare un collegamento in rame con un collegamento in fibra ottica sull'anello primario o interfacciare un collegamento in fibra ottica con un collegamento in rame. Questo tipo di architettura consente di avere Ethernet DIO o Ethernet RIO derivazioni a una certa distanza dal PLC. La preconfigurazione dello switch consente inoltre di collegare Ethernet RIO e/o diversi cloud di dispositivi DIO Ethernet a un anello secondario.
1 Anello primario, mezzo rame/fibra ottica
3 Adattatore per testa Ethernet140NOA61100installato nel rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 con file di configurazione predefinita C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinita C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinita C4 (2)
7 DIO Ethernet Modicon™ STB (3) (4)
8 Connessione al cloud del dispositivo DIO Ethernet, solo supporto in rame
9 Cloud dispositivo DIO Ethernet (3)
10 Modulo di comunicazione Ethernet140CPU31110
11 cavo di interconnessione Ethernet TCSECN3M3M1S4/1S4U (1 m)
