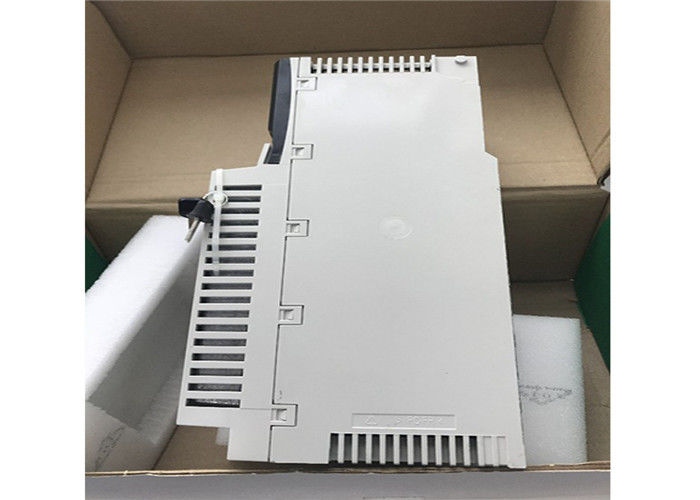

140SHS94500 Schneider Electric Quantum Modicon PLC Nuovo Originale
Principale
| gamma di prodotto |
Piattaforma di automazione Modicon Quantum
|
|
| tipo di prodotto o componente |
Adattatore di testa DIO
|
|
Complementare
| numero di porte |
1 Modbus Plus fibra ottica rame singolo
1 Modbus RS232 doppino intrecciato
|
|
| velocità di trasmissione |
1 Mbit/s
|
|
| connessione elettrica |
1 connettore RJ45
2 connettori TX/RX
|
|
| parole I/O |
30 In/32 Out
|
|
| controlli |
RAM
indirizzo RAM
Processore
Checksum
|
|
| dissipazione di potenza in W |
4 W
|
|
| distorsione/jitter minimo dell'impulso |
5 ns
|
|
| lunghezza d'onda |
820 nm
|
|
| budget di perdita di potenza |
11 dB 62,5/125 µm
16,5 dB 100/140 µm
6,5 dB 50/125 µm
|
|
| trasmissione ottica |
-16…-9 dBm 100/140 µm
-19,8…-12,8 dBm 50/125 µm
-3,5…110,5 dBm 62,5/125 µm
|
|
| tempo di salita/discesa |
20 ns
|
|
| gamma dinamica |
20 dB
|
|
| silenzio rilevato |
-36 dBm
|
|
| scala di sensibilità |
> 30 dBm
|
|
| requisito di corrente del bus |
750 mA
|
|
Ambiente
| resistenza alla scarica elettrostatica |
4 kV contatto conforme a IEC 801-2
8 kV in aria conforme a IEC 801-2
|
|
| resistenza ai campi elettromagnetici |
10 V/m 80…2000 MHz conforme a IEC 801-3
|
|
| temperatura dell'aria ambiente per il funzionamento |
0…60 °C
|
|
| temperatura dell'aria ambiente per lo stoccaggio |
-40…85 °C
|
|
| umidità relativa |
95 % senza condensa
|
|
| altitudine operativa |
<= 5000 m
|
|
| standard |
UL 508
|
|
| certificazioni di prodotto |
CSA Classe 1 Divisione 2
RINA
GL
RMRS
C-Tick
GOST
DNV
|
|
Offerta Sostenibilità
| Stato offerta sostenibile |
Prodotto Green Premium
|
|
| Regolamento REACh |
Dichiarazione REACh
|
|
| Direttiva UE RoHS |
Conformità proattiva (Prodotto fuori dallo scopo legale RoHS UE)
Dichiarazione UE RoHS
|
|
| Senza mercurio |
Sì
|
|
| Informazioni sull'esenzione RoHS |
Sì
|
|
| Regolamento Cina RoHS |
Dichiarazione Cina RoHS
|
|
| Divulgazione ambientale |
Profilo ambientale del prodotto
|
|
| Profilo di circolarità |
Informazioni sul fine vita
|
|
| RAEE |
Il prodotto deve essere smaltito nei mercati dell'Unione Europea seguendo una raccolta differenziata specifica e non finire mai nei bidoni della spazzatura
|
Prodotti Modello Simili
| Moduli I/O analogici |
Moduli I/O discreti |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU aggiornate con il firmware Unity Pro.
(2) L'aggiunta di una funzione completa di drop RIO Ethernet è disponibile per queste CPU con
Unity Pro v7.0.
Switch ConneXium™ gestiti (continuazione) File di configurazione predefiniti (continuazione) Esempio di topologia con file di configurazione predefiniti C5, C1 e C3 (1) Un uso comune di questa preconfigurazione è per l'interfacciamento di un collegamento in rame con un collegamento in fibra ottica sull'anello primario o l'interfacciamento di un collegamento in fibra ottica con un collegamento in rame. Questo tipo di architettura consente di avere drop DIO Ethernet o RIO Ethernet a una certa distanza dal PLC. La preconfigurazione dello switch consente inoltre di collegare dispositivi RIO Ethernet e/o diverse nuvole di dispositivi DIO Ethernet a un anello secondario.
1 Anello primario, mezzo rame/fibra ottica
3 Adattatore testa Ethernet 140NOA61100 installato nel rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 con file di configurazione predefinito C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinito C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinito C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Connessione alla nuvola di dispositivi Ethernet DIO, solo mezzo rame
9 Nuvola di dispositivi Ethernet DIO (3)
10 Modulo di comunicazione Ethernet 140CPU31110
11 Cavo di interconnessione Ethernet TCSECN3M3M1S4/1S4U (1 m)
