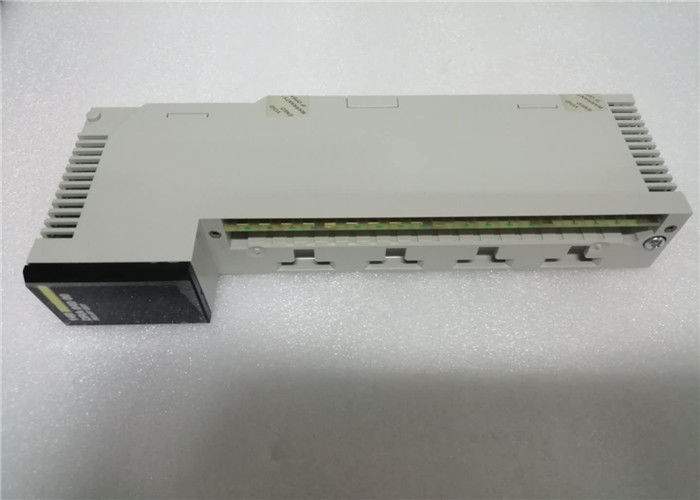

140NOL91100 Schneider Electric Quantum Ethernet RS232 Nuovo Originale
140NOL91100 Principale
| gamma di prodotti |
Piattaforma di automazione Modicon Quantum
|
|
| tipo di prodotto o componente |
Modulo Ethernet di rete TCP/IP
|
|
| concetto |
Transparent Ready
|
|
| server web |
Classe B30
|
|
| servizi web |
Diagnostica tramite pagine web predefinite
Visualizzatore rack
Editor dati (tramite terminale PC)
|
|
| servizio di comunicazione |
Gestione rete SNMP
Gestione della larghezza di banda
Dati globali
Scansione I/O
Messaggistica Modbus TCP
Server FDR
|
|
| protocollo porta di comunicazione |
Ethernet Modbus TCP/IP
|
|
| interfaccia fisica |
MT/RJ - Fibra ottica 100BASE-FX
RJ45 - 10BASE-T/100BASE-TX a doppino intrecciato
|
|
| velocità di trasmissione |
10/100 Mbit/s
|
|
Complementare
| ridondanza |
Sì, architettura ridondante hot standby
|
|
| alimentazione |
Tramite l'alimentazione del rack
|
|
| marcatura |
CE
|
|
| segnalazione locale |
1 LED 10 Mbps o 100 Mbps velocità dati (10 MB/100 MB):
1 LED rilevamento collisioni (Coll):
1 LED modalità download (Kernel):
1 LED guasto modulo Ethernet (Fault):
1 LED stato rete Ethernet (RUN):
1 LED modalità full-duplex (Fduplex):
1 LED modulo pronto (Ready):
1 LED rete attiva (Link):
1 LED rack operativo (Active):
1 LED attività di trasmissione/ricezione (TxAct/RxAct):
|
|
| consumo di corrente |
750 mA a 5 V CC
|
|
| formato del modulo |
Standard
|
|
| peso netto |
0,345 kg
|
|
Ambiente
| grado di protezione IP |
IP20
|
|
| certificazioni del prodotto |
CUL
UL 508
|
|
| standard |
CSA C22.2 n. 142
FM Classe 1 Divisione 2
|
|
| resistenza alle scariche elettrostatiche |
4 kV contatto conforme a IEC 801-2
8 kV in aria conforme a IEC 801-2
|
|
| resistenza ai campi elettromagnetici |
10 V/m 80...1000 MHz conforme a IEC 801-3
|
|
| temperatura dell'aria ambiente per il funzionamento |
0…60 °C
|
|
| temperatura dell'aria ambiente per lo stoccaggio |
-40…85 °C
|
|
| umidità relativa |
95 % senza condensa
|
|
| altitudine di funzionamento |
<= 4500 m
|
|
Prodotti modello simili
| Moduli I/O analogici |
Moduli I/O discreti |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU aggiornate con il firmware Unity Pro.
(2) L'aggiunta di una funzione completa di drop Ethernet RIO è disponibile per queste CPU con
Unity Pro u V7.0.
Switch gestiti ConneXium™ (continua) File di configurazione predefiniti (continua) Esempio di topologia con file di configurazione predefiniti C5, C1 e C3 (1) Un uso comune di questa preconfigurazione è per l'interfacciamento di un collegamento in rame con un collegamento in fibra ottica sull'anello primario o l'interfacciamento di un collegamento in fibra ottica con un collegamento in rame. Questo tipo di architettura consente di avere drop Ethernet DIO o Ethernet RIO a una certa distanza dal PLC. La preconfigurazione dello switch consente inoltre di collegare a un anello secondario Ethernet RIO e/o diversi cloud di dispositivi Ethernet DIO.
1 Anello primario, mezzo rame/fibra ottica
3 Adattatore Ethernet head 140NOA61100 installato nel rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 con file di configurazione predefinito C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinito C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 con file di configurazione predefinito C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Collegamento al cloud di dispositivi Ethernet DIO, solo mezzo rame
9 Cloud di dispositivi Ethernet DIO (3)
10 Modulo di comunicazione Ethernet 140CPU31110
11 Cavo Ethernet Interlink TCSECN3M3M1S4/1S4U (1 m)
