ACS800-01-0006-3+P901 - modulo per tutti gli usi del rifornimento degli azionamenti di serie di ABB ACS800 per Inverte

Consegna superba un grande prodotto, comunicazione perfetta pure!! A++++

—— Carlos

Grande affare. Trasporto veloce e buon servizio. Raccomandato!!!!!!!!!

—— gita

Sono ora online in chat

ACS800-01-0006-3+P901 - modulo per tutti gli usi del rifornimento degli azionamenti di serie di ABB ACS800 per Inverte

ACS800-01-0006-3+P901 - ABB ACS800 general purpose series Drives Supply Module for Inverte

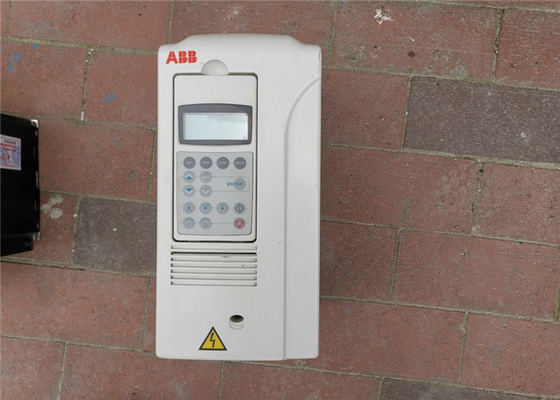

Grande immagine :  ACS800-01-0006-3+P901 - modulo per tutti gli usi del rifornimento degli azionamenti di serie di ABB ACS800 per Inverte

Dettagli:

Luogo di origine: Svedese
Marca: ABB
Certificazione: CE
Numero di modello: ACS800-01-0006-3+P901

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: Contact
Imballaggi particolari: Nuovo ed origine
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT / paypal
Descrizione di prodotto dettagliata

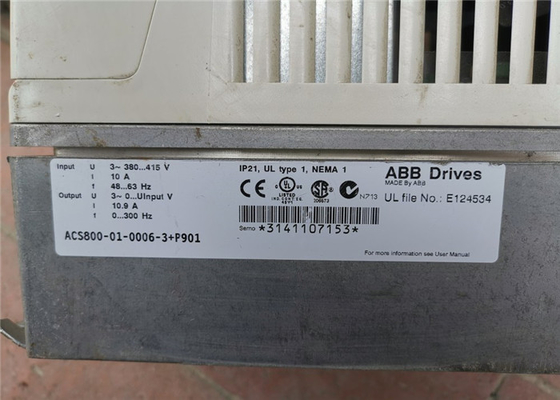

Marchio: ABB Numero di modello: ACS800-01-0006-3+P901
Luogo di origine: Svedese Tipo: Input analogo
Frequenza: 50/60 Hz Voltaggio di ingresso: 380… 480 V
corrente di uscita: 2.4A Potenza di uscita: 0.75kw
Evidenziare:

Servo pacchetto di CA

,

AC Servo Drive

ACS800-01-0006-3+P901 - Modulo di alimentazione per azionamenti ABB serie ACS800 per uso generale per Inverte







Specifica tecnica



Produttore: ABB
Serie: ACS800
Modello: ACS800-01-0006-3+P901
Applicazione: pompe/ventilatori/ascensori/gru/uso generale
Capacità, kW: 4
Corrente, А: 10.9
Alimentazione principale, V: 380-415
Fase: 3
Frequenza di uscita, Hz: 0-300
Allegato: IP21
Capacità di sovraccarico, % per 1 min.: 150
Tempo di accelerazione, sec: 0,1-1800
Tempo di decelerazione, sec: 0,1-1800
Filtro EMC: opzionale
Unità di frenatura: opzionale
Ingresso analogico: 3
Ingresso digitale: 7
Uscita analogica: 2
Uscita digitale: -
Uscita relè: 3
RS485 (ModbusRTU): +
PID: Regolazione PID
Modalità di controllo V/f: -
Controllo vettoriale con feedback: +
Controllo vettoriale senza sensore: +
Temperatura di funzionamento, °С: -15.....+50
Temperatura di stoccaggio, °С: -40.....+70
Dimensioni (L x A x P), mm: 165x405x226
Peso, chilogrammi: 9





Descrizione



Convertitore di frequenza ABB Drives ACS 800 AC con controllo diretto di coppia (DTC) con tastierino per controllo motore trifase da 3 kW (4 HP) 400 V a 7,5 A con sovraccarico elevato o da 4 kW (5 HP) a 10,2 A con ventola/pompa nominale. Semplice da configurare con ingresso trifase da 400 V per un motore a induzione CA standard.

Dimensioni R2: 165 mm di larghezza x 226 mm di profondità x 405 mm di altezza.
Peso: 9Kg
Grado di protezione della custodia IP21.

Utilizzo con sovraccarico leggero: 110% x 60 secondi ogni 5 minuti a 10,2 A, 4 kW.
Uso intensivo: 150% x 60 secondi ogni 5 minuti a 7,5 A, 3 kW.
Gamma di controllo della velocità: 0/300 Hz.
Frenatura - Resistenza esterna minima fino a 44 Ohm (non fornita): vedere le opzioni Resistore collegate di seguito o utilizzare il pulsante "Quale resistore" in questa pagina.

Caratteristiche -
La tastiera operatore è dotata di display alfanumerico multilingue (4 righe x 20 caratteri). Può essere montato in remoto: vedere l'opzione codice ordine 23635 di seguito.
3 ingressi analogici, 2 uscite analogiche
7 ingressi digitali, 3 uscite digitali (relè): corrente continua massima 2 A, 24 V CC o 115 V/230 V CA
1 x uscita tensione di riferimento +/- 10 V, 10 mA
Uscita alimentazione ausiliaria: +24 V CC, 250 mA
Schede a circuiti rivestiti (opzione +P901).
Filtri EMC Nessuno.

Corrente di ingresso nominale: 10 A.
Tensione in ingresso: da 380 a 415 V trifase +-10% a 50/60 Hz.

Montaggio a parete in ambiente pulito o montaggio su armadio.

Valutato a 40°C ambientale.
Perdita di calore alla massima potenza: 160 W.

Il codice articolo completo è: ACS800-01-0006-3+P901





La gamma di prodotti dei moduli multidrive ACS800 comprende moduli raddrizzatori e inverter alimentati in CC e accessori appositamente progettati per integratori, costruttori di macchine e quadri.

Il principio multidrive dell'ACS800, basato su una disposizione comune del bus CC, consente un unico ingresso di potenza e risorse di frenatura comuni per diversi convertitori. La frenatura comune include la possibilità di frenatura rigenerativa e frenatura da motore a motore a seconda dei carichi motore della linea.







Il design di questi moduli si basa su moduli inverter molto più piccoli.

I moduli hanno un connettore plug-in, il che significa un montaggio facile e veloce. I moduli sono inoltre dotati di ruote, quindi possono essere facilmente estratti dall'armadio e spostati indietro per la manutenzione.

Questo concetto consente anche la preinstallazione dei cavi di alimentazione nell'armadio vuoto.

I moduli inverter e diodi possono essere collegati liberamente in parallelo per una maggiore corrente di uscita. Ciò significa un numero limitato di moduli di dimensioni diverse e meno pezzi di ricambio.

La modularità, le dimensioni compatte e la semplicità dei moduli comportano notevoli risparmi per i costruttori di armadi in termini di minimizzazione del numero di armadi e delle larghezze.

Oltre al design compatto, le nuove unità inverter e raddrizzatori ACS800 alimentate in CC includono un'ampia scelta di opzioni.





Moduli inverter

I moduli inverter sono disponibili in 7 diverse dimensioni di telaio. Le taglie da R2i a R7i partono da 1,1 a 110 kW e tutte le potenze da 90 a 2000 kW sono diverse configurazioni di unità R8i, singole o in parallelo. L'intervallo di tensione copre 380 V, 500 V e 690 V.

Moduli di alimentazione

I moduli di alimentazione sono disponibili come soluzioni basate su diodi, tiristori o IGBT.

Nelle unità di alimentazione a diodi (DSU) solo quattro diversi tipi di unità, singole o in parallelo, coprono la gamma di potenza da 145 a 4200 kW da 380 a 690 V.

Le caratteristiche di base dell'unità raddrizzatore a diodi includono l'adattamento automatico al funzionamento a 6 o 12 impulsi e il controllo automatico per caricare i banchi di condensatori dell'inverter durante l'avvio.

Le dimensioni meccaniche sono le stesse in ogni modulo, rendendo la progettazione e l'assemblaggio molto semplici.

L'unità di alimentazione a tiristori (TSU) viene utilizzata nei sistemi di azionamento rigenerativi. Contiene due ponti di tiristori a 6 impulsi in collegamenti antiparalleli. È possibile configurare anche unità a 12 impulsi. La gamma di potenza va da 470 a 3150 kW da 380 a 690 V.

Un'unità di alimentazione IGBT (ISU) viene utilizzata nei sistemi di azionamento completamente rigenerativi. Nel controllo della potenza offre le stesse prestazioni decise e delicate del DTC nel controllo del motore. Il modulo di potenza è compatibile hardware con il modulo inverter. In modalità passiva il convertitore funziona come raddrizzatore. Nella modalità attiva gli IGBT sono controllati per mantenere la tensione CC costante e la corrente di linea sinusoidale.

Il contenuto armonico rimane estremamente basso grazie al controllo DTC e al filtraggio LCL.

La gamma di potenza va da 2,7 a 2900 kW da 380 a 690 V. I moduli sono collegati singolarmente o in parallelo.
